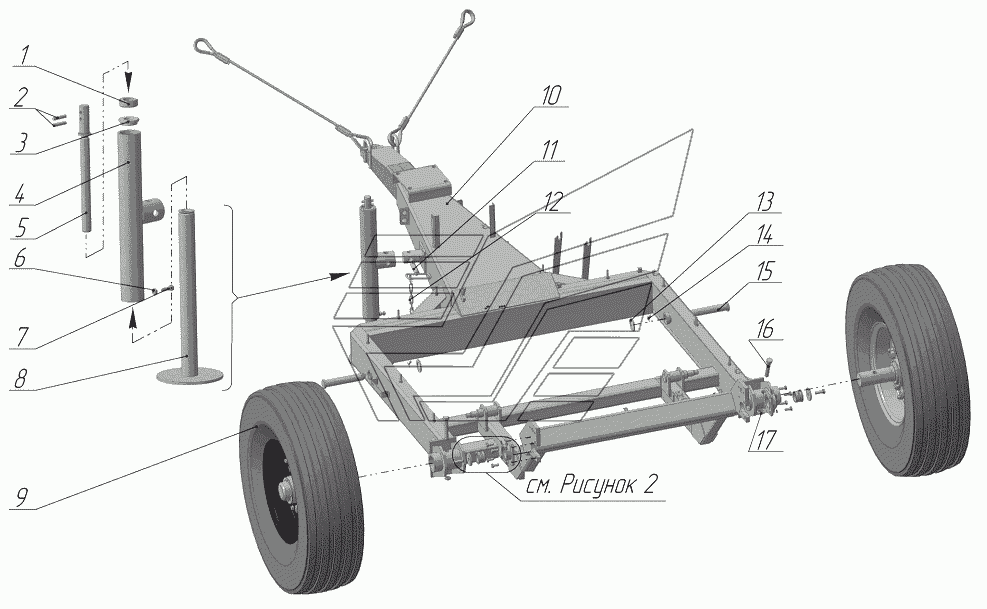

Рама с колесными узлами ИРК-145. Каталог 2011г.

Схема ИРК-145 ИРК-145 Соединение рамы с манипулятором ИРК-145

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: ПСТ-9.01.11.604 Количество на модель: 1
ПСТ-9.01.11.604
1
2

Номер детали на чертеже:

2

Штифт

Заводской номер: Штифт10x50 Количество на модель: 2
Штифт10x50
2
3

Номер детали на чертеже:

3

Подшипник ГОСТ 7872-89

Заводской номер: 8206 Количество на модель: 1
8206
1
4

Номер детали на чертеже:

4

Стакан

Заводской номер: ПСТ-9.01.11.060 Количество на модель: 1
ПСТ-9.01.11.060
1
5

Номер детали на чертеже:

5

Винт

Заводской номер: ПСТ-9.01.11.602 Количество на модель: 1
ПСТ-9.01.11.602
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: М10-6Н.6.019 Количество на модель: 1
М10-6Н.6.019
1
7

Номер детали на чертеже:

7

Фиксатор

Заводской номер: ПСТ-9.01.11.606 Количество на модель: 1
ПСТ-9.01.11.606
1
8

Номер детали на чертеже:

8

Шток

Заводской номер: ПСТ-9.01.11.010 Количество на модель: 1
ПСТ-9.01.11.010
1
9

Номер детали на чертеже:

9

Колесо

Заводской номер: ПР15.00.360 Количество на модель: 2
ПР15.00.360
2
10

Номер детали на чертеже:

10

Рама

Заводской номер: ИРК-145.01.00.000 Количество на модель: 1
ИРК-145.01.00.000
1
11

Номер детали на чертеже:

11

Фиксатор

Заводской номер: ШТ-3000.05.00.000 Количество на модель: 1
ШТ-3000.05.00.000
1
12

Номер детали на чертеже:

12

Фиксатор

Заводской номер: РУ15.00.000 Количество на модель: 1
РУ15.00.000
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: А30.01.08кп.019 Количество на модель: 2
А30.01.08кп.019
2
14

Номер детали на чертеже:

14

Шплинт

Заводской номер: Шплинт5x40.019 Количество на модель: 2
Шплинт5x40.019
2
15

Номер детали на чертеже:

15

Ось

Заводской номер: ИРК-145.00.00.601 Количество на модель: 2
ИРК-145.00.00.601
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: ПР-1,4.53.05.000 Количество на модель: 2
ПР-1,4.53.05.000
2
17

Номер детали на чертеже:

17

Гайка

Заводской номер: М16-6Н.6.019 Количество на модель: 2
М16-6Н.6.019
2
