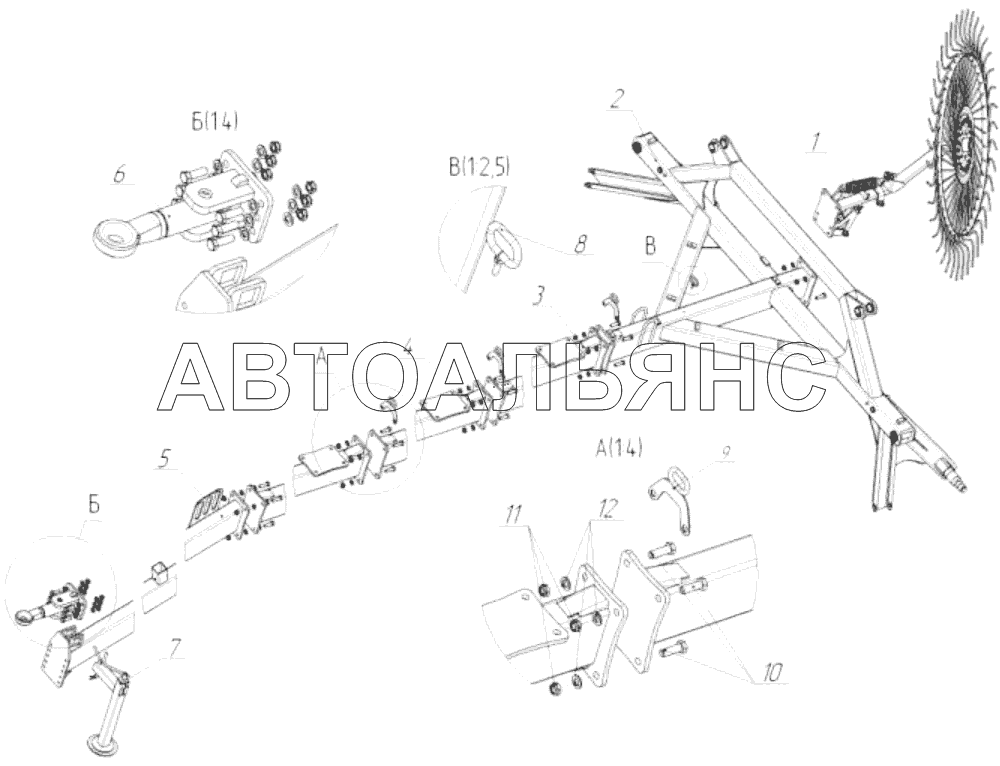

Рама Грабли - валкователи ГВ 9,6. Каталог 2015г.

Талреп Грабли - валкователи ГВ 9,6 Рама Грабли - валкователи ГВ 9,6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Держатель

Заводской номер: ОТИБ.301524.300 Количество на модель: 1
ОТИБ.301524.300
1
2

Номер детали на чертеже:

2

Рама

Заводской номер: ОТИБ.301228.132 Количество на модель: 1
ОТИБ.301228.132
1
3

Номер детали на чертеже:

3

Балка

Заводской номер: ОТИБ.301342.049 Количество на модель: 1
ОТИБ.301342.049
1
4

Номер детали на чертеже:

4

Балка

Заводской номер: ОТИБ.301342.047 Количество на модель: 2
ОТИБ.301342.047
2
5

Номер детали на чертеже:

5

Балка

Заводской номер: ОТИБ.301342.046 Количество на модель: 1
ОТИБ.301342.046
1
6

Номер детали на чертеже:

6

Устройство сцепное

Заводской номер: ОТИБ.304595.002 Количество на модель: 1
ОТИБ.304595.002
1
7

Номер детали на чертеже:

7

Домкрат

Заводской номер: ОТИБ.301524.299 Количество на модель: 1
ОТИБ.301524.299
1
8

Номер детали на чертеже:

8

Фиксатор

Заводской номер: ОТИБ.301611.009 Количество на модель: 2
ОТИБ.301611.009
2
9

Номер детали на чертеже:

9

Крюк

Заводской номер: ОТИБ.301525.004 Количество на модель: 3
ОТИБ.301525.004
3
10

Номер детали на чертеже:

10

Болт

Заводской номер: БолтМ16-6gx50.88.019 Количество на модель: 26
БолтМ16-6gx50.88.019
26
11

Номер детали на чертеже:

11

Гайка

Заводской номер: ГайкаМ16-8ISO10511 Количество на модель: 26
ГайкаМ16-8ISO10511
26
12

Номер детали на чертеже:

12

Шайба

Заводской номер: ШайбаС.16.01.08кп.019 Количество на модель: 30
ШайбаС.16.01.08кп.019
30
Талреп Грабли - валкователи ГВ 9,6 Рама Грабли - валкователи ГВ 9,6
