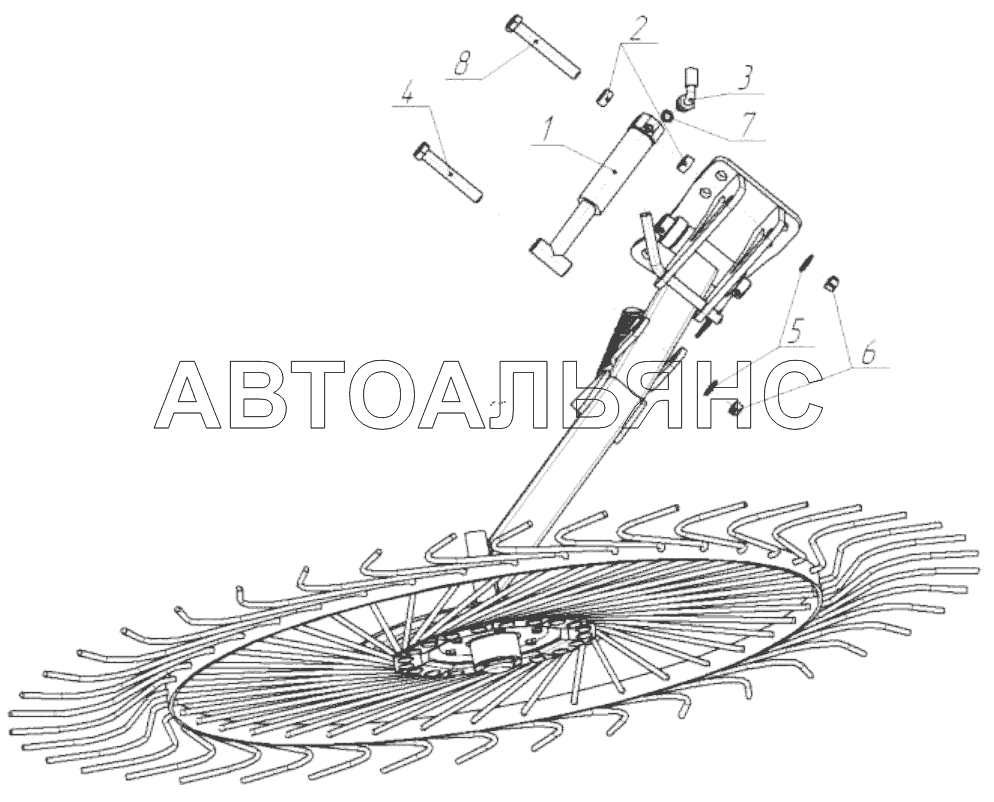

Система гидравлическая Грабли - валкователи ГВ 9,6. Каталог 2015г.

Система гидравлическая Грабли - валкователи ГВ 9,6 Система гидравлическая Грабли - валкователи ГВ 9,6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроцилиндр

Заводской номер: ГЦ40/30х25-80-165 Количество на модель: 1
ГЦ40/30х25-80-165
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: ОТИБ.713142.054 Количество на модель: 2
ОТИБ.713142.054
2
3

Номер детали на чертеже:

3

Дроссель

Заводской номер: ОТИБ.731173.070 Количество на модель: 1
ОТИБ.731173.070
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: БолтМ16-6gx105.88.019 Количество на модель: 1
БолтМ16-6gx105.88.019
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: ШайбаА.16.01.08кп.019 Количество на модель: 2
ШайбаА.16.01.08кп.019
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: ГайкаМ16-8ISO10511 Количество на модель: 2
ГайкаМ16-8ISO10511
2
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: Прокладка12M3 Количество на модель: 1
Прокладка12M3
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: БолтМ16-6gx115.88.019 Количество на модель: 1
БолтМ16-6gx115.88.019
1
Система гидравлическая Грабли - валкователи ГВ 9,6 Система гидравлическая Грабли - валкователи ГВ 9,6
