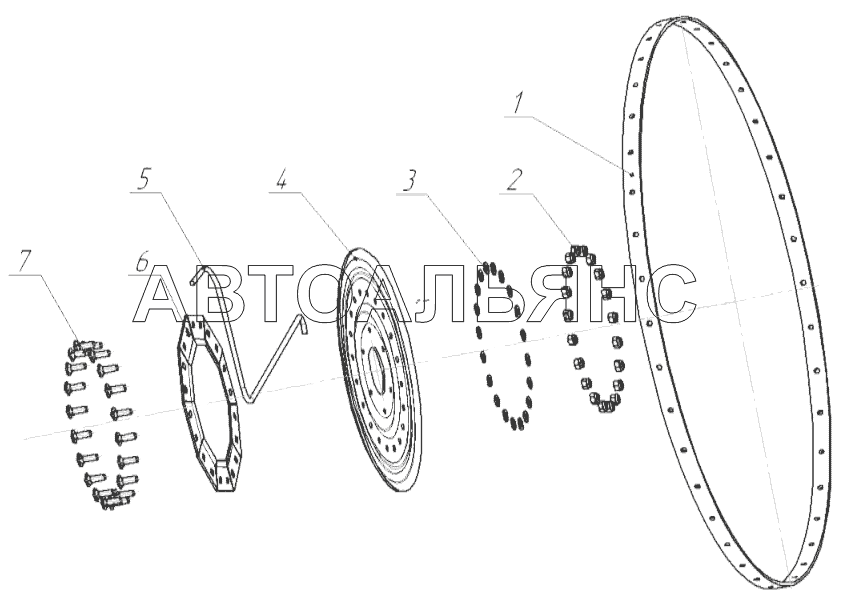

Колесо Грабли - валкователи ГВ 9,6. Каталог 2015г.

Общий вид Грабли - валкователи ГВ 9,6 Колесо Грабли - валкователи ГВ 9,6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Обод

Заводской номер: ОТИБ.711341.043 Количество на модель: 1
ОТИБ.711341.043
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: ГайкаМ10-8DIN985 Количество на модель: 20
ГайкаМ10-8DIN985
20
3

Номер детали на чертеже:

3

Шайба

Заводской номер: ШайбаА.10.01.08кп.019 Количество на модель: 20
ШайбаА.10.01.08кп.019
20
4

Номер детали на чертеже:

4

Диск

Заводской номер: ОТИБ.712341.010 Количество на модель: 1
ОТИБ.712341.010
1
4

Номер детали на чертеже:

4

Диск

Заводской номер: ОТИБ.762313.018 Количество на модель: 1
ОТИБ.762313.018
1
5

Номер детали на чертеже:

5

Палец

Заводской номер: ОТИБ.753574.014 Количество на модель: 40
ОТИБ.753574.014
40
6

Номер детали на чертеже:

6

Прижим

Заводской номер: ОТИБ.745332.023 Количество на модель: 10
ОТИБ.745332.023
10
7

Номер детали на чертеже:

7

Болт

Заводской номер: БолтМ10-6gx30.88.019 Количество на модель: 20
БолтМ10-6gx30.88.019
20
Общий вид Грабли - валкователи ГВ 9,6 Колесо Грабли - валкователи ГВ 9,6
