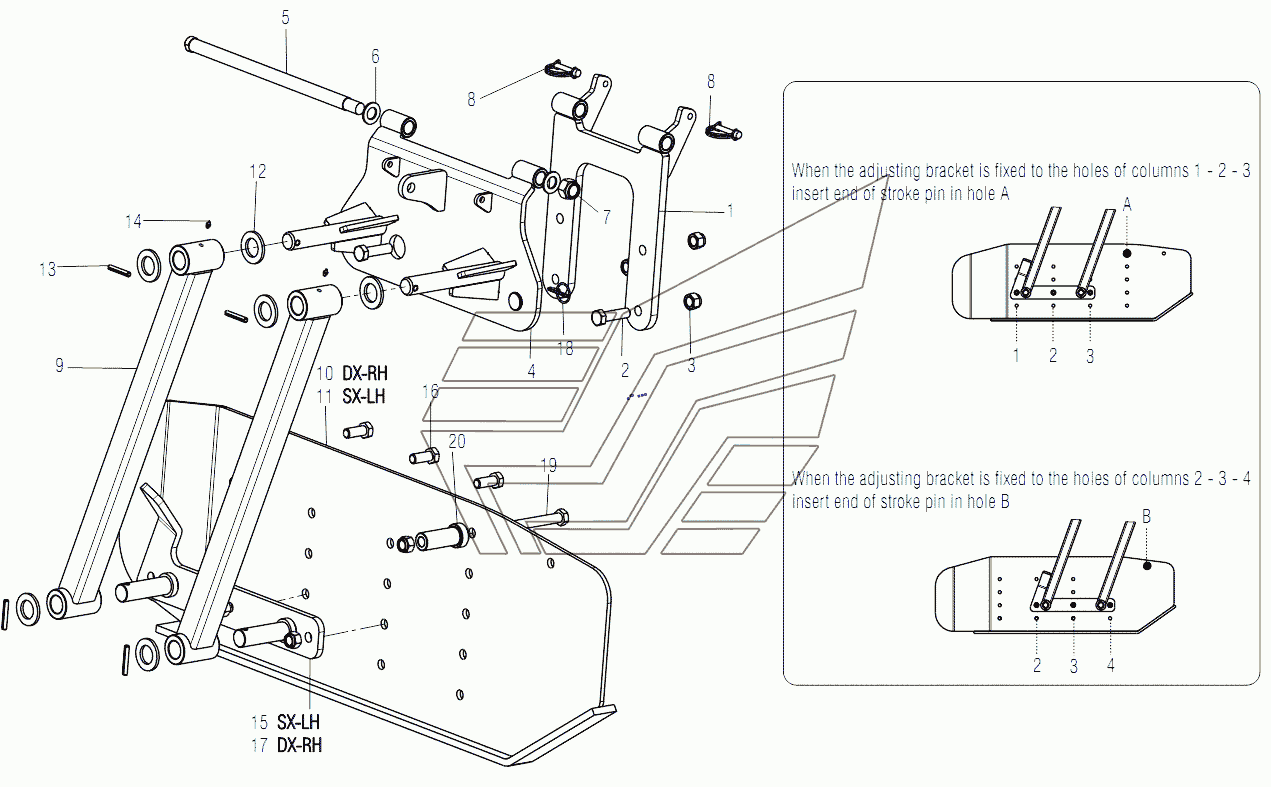

MECHANICAL SIDE SHIELD Gaspardo ARTIGLIO. Каталог 2014г.

ROLLER HYDRAULIC PLANT Gaspardo ARTIGLIO DEPTH WHEEL Gaspardo ARTIGLIO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Limit fixing assembly

Заводской номер: R17614300 Количество на модель:
R17614300
2

Номер детали на чертеже:

2

SCREW M16X2X60 U5737 8.8 ZN

Заводской номер: F01020256 Количество на модель:
F01020256
3

Номер детали на чертеже:

3

Nut

Заводской номер: F01230085 Количество на модель:
F01230085
4

Номер детали на чертеже:

4

Fixing limiter support

Заводской номер: R17614320 Количество на модель:
R17614320
5

Номер детали на чертеже:

5

Bolt filet.

Заводской номер: R17811721 Количество на модель:
R17811721
6

Номер детали на чертеже:

6

Plane washer

Заводской номер: F01410135 Количество на модель:
F01410135
7

Номер детали на чертеже:

7

Nut

Заводской номер: F01220092 Количество на модель:
F01220092
8

Номер детали на чертеже:

8

SAFETY PIN D.8X45 ZN

Заводской номер: F02100312 Количество на модель:
F02100312
9

Номер детали на чертеже:

9

Bounder plate frame

Заводской номер: R17613670 Количество на модель:
R17613670
10

Номер детали на чертеже:

10

Frame level plate rh

Заводской номер: R17613360 Количество на модель:
R17613360
11

Номер детали на чертеже:

11

Frame level plate lh

Заводской номер: R17613350 Количество на модель:
R17613350
12

Номер детали на чертеже:

12

Washer

Заводской номер: G20970067 Количество на модель:
G20970067
13

Номер детали на чертеже:

13

Elastic pin

Заводской номер: F02100144 Количество на модель:
F02100144
14

Номер детали на чертеже:

14

Sphere nipple

Заводской номер: F01100048 Количество на модель:
F01100048
15

Номер детали на чертеже:

15

Coupl. Level plate support lh

Заводской номер: R17614140 Количество на модель:
R17614140
16

Номер детали на чертеже:

16

SCREW M16X2X50 U5737 8.8 ZN

Заводской номер: F01020252 Количество на модель:
F01020252
17

Номер детали на чертеже:

17

Coupl. Level plate support rh

Заводской номер: R17614120 Количество на модель:
R17614120
18

Номер детали на чертеже:

18

Snap pin

Заводской номер: F02200463 Количество на модель:
F02200463
19

Номер детали на чертеже:

19

Bolt

Заводской номер: F01020266 Количество на модель:
F01020266
20

Номер детали на чертеже:

20

Bush

Заводской номер: R17640640 Количество на модель:
R17640640
