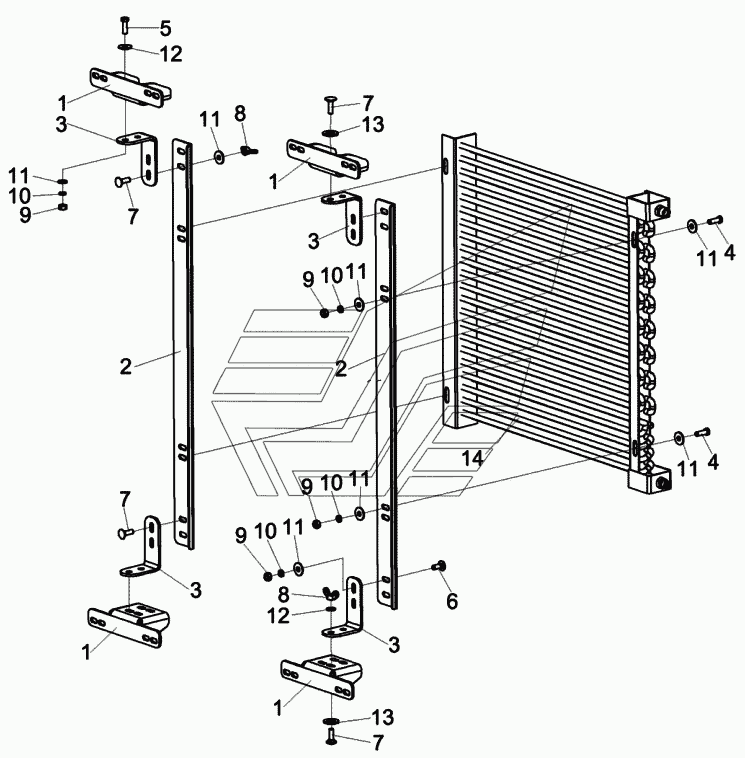

Установка конденсатора КСК-6025-0121050 КВК-6025. Каталог 2015г.

Установка компрессора КСК-6025-0121030 КВК-6025 Установка кронштейна КСК-6025-0121060 КВК-6025

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка конденсатора

Заводской номер: КСК-6025-0121050 Количество на модель: 1
КСК-6025-0121050
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КСК-6025-0121404 Количество на модель: 4
КСК-6025-0121404
4
2

Номер детали на чертеже:

2

Боковина

Заводской номер: КСК-6025-0121405 Количество на модель: 2
КСК-6025-0121405
2
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КСК-6025-0121406 Количество на модель: 4
КСК-6025-0121406
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: УЭС-7-0203603 Количество на модель: 4
УЭС-7-0203603
4
5

Номер детали на чертеже:

5

Болт М8-6ex25-7796

Заводской номер: БолтМ8-6ex25-7796 Количество на модель: 4
БолтМ8-6ex25-7796
4
6

Номер детали на чертеже:

6

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6ex20-7802 Количество на модель: 4
БолтМ8-6ex20-7802
4
7

Номер детали на чертеже:

7

Болт М8-6eх25-7802

Заводской номер: БолтМ8-6ex25-7802 Количество на модель: 4
БолтМ8-6ex25-7802
4
8

Номер детали на чертеже:

8

Гайка М8-6G-3032

Заводской номер: ГайкаМ8-6G-3032 Количество на модель: 4
ГайкаМ8-6G-3032
4
9

Номер детали на чертеже:

9

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 12
ГайкаМ8-6G-5915
12
10

Номер детали на чертеже:

10

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 12
Шайба8Т.65Г-6402
12
11

Номер детали на чертеже:

11

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 18
ШайбаC8.01-6958
18
12

Номер детали на чертеже:

12

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 6
ШайбаC.8.01-11371
6
13

Номер детали на чертеже:

13

Шайба C.14.01-11371

Заводской номер: ШайбаC.14.01-11371 Количество на модель: 2
ШайбаC.14.01-11371
2
14

Номер детали на чертеже:

14

Конденсатор

Заводской номер: 99-000503-00 Количество на модель: 1
99-000503-00
1
