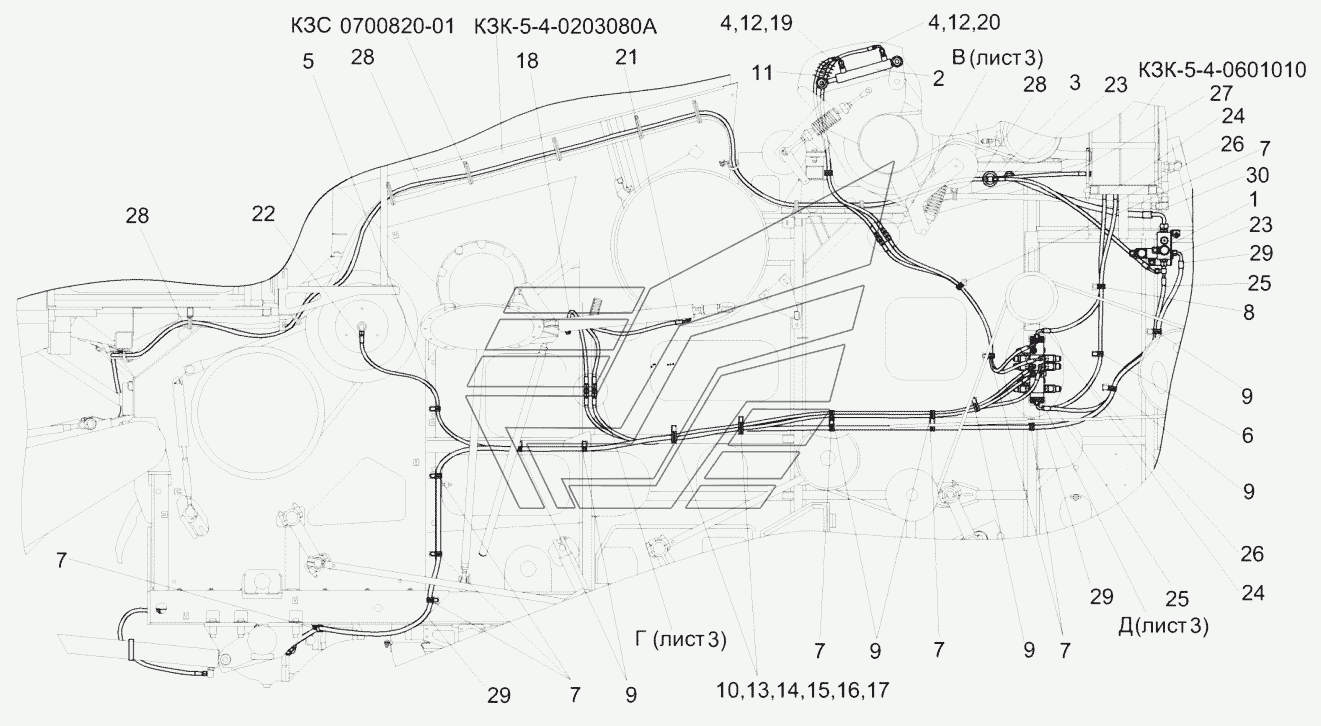

Гидросистема силовых гидроцилиндров КЗК-5-4-0602000 (лист 2) КЗС-575. Каталог 2016г.

Гидросистема силовых гидроцилиндров КЗК-5-4-0602000 (лист 1) КЗС-575 Гидросистема силовых гидроцилиндров КЗК-5-4-0602000 (лист 3) КЗС-575

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема силовых гидроцилиндров

Заводской номер: КЗК-5-4-0602000 Количество на модель: 1
КЗК-5-4-0602000
1
1

Номер детали на чертеже:

1

Гидроблок навески

Заводской номер: КЗК-5-4-0602300 Количество на модель: 1
КЗК-5-4-0602300
1
2

Номер детали на чертеже:

2

Гидроцилиндр

Заводской номер: КЗК-5-4-0602510 Количество на модель: 3
КЗК-5-4-0602510
3
3

Номер детали на чертеже:

3

Тройник

Заводской номер: КЗК-5-4-0602660 Количество на модель: 1
КЗК-5-4-0602660
1
4

Номер детали на чертеже:

4

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 2
А23.02.160
2
5

Номер детали на чертеже:

5

Хомут

Заводской номер: КГС0115770 Количество на модель: 3
КГС0115770
3
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КГС0115770-01 Количество на модель: 5
КГС0115770-01
5
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 19
КГС0115770-02
19
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КГС0115770-03 Количество на модель: 7
КГС0115770-03
7
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 13
КГС0115770-04
13
10

Номер детали на чертеже:

10

Хомут

Заводской номер: КГС0115770-06 Количество на модель: 4
КГС0115770-06
4
11

Номер детали на чертеже:

11

Оплетка

Заводской номер: ОПЛ0600016-02 Количество на модель: 4
ОПЛ0600016-02
4
12

Номер детали на чертеже:

12

Рукав20х29-1,6 - 10362

Заводской номер: РНД0200012-08 Количество на модель: 2
РНД0200012-08
2
13

Номер детали на чертеже:

13

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6ex20-7802 Количество на модель: 37
БолтМ8-6ex20-7802
37
14

Номер детали на чертеже:

14

Гайка М8-6g-5915

Заводской номер: ГайкаМ8-6g-5915 Количество на модель: 37
ГайкаМ8-6g-5915
37
15

Номер детали на чертеже:

15

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 37
Шайба8Т.65Г-6402
37
16

Номер детали на чертеже:

16

Шайба C.8.05-11371

Заводской номер: ШайбаC.8.05-11371 Количество на модель: 37
ШайбаC.8.05-11371
37
17

Номер детали на чертеже:

17

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 37
ШайбаC.10.01-11371
37
18

Номер детали на чертеже:

18

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-800-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-800-0°-90°
1
19

Номер детали на чертеже:

19

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-1100-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-1100-0°-90°
1
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-1250-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-1250-0°-90°
1
21

Номер детали на чертеже:

21

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-1400-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-1400-0°-90°
1
22

Номер детали на чертеже:

22

Рукав высокого давления

Заводской номер: РВД6-1SN-М16x1,5-60°-3900-0°-90° Количество на модель: 1
РВД6-1SN-М16x1,5-60°-3900-0°-90°
1
23

Номер детали на чертеже:

23

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-940-0°-45° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-940-0°-45°
1
24

Номер детали на чертеже:

24

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-1000-0°-90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-1000-0°-90°
1
25

Номер детали на чертеже:

25

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-1100-90°-90°/90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-1100-90°-90°/90°
1
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-1300-0°-90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-1300-0°-90°
1
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-3100-0°-90° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-3100-0°-90°
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД8-2SN-М16x1,5-60°-7600-0°-45° Количество на модель: 1
РВД8-2SN-М16x1,5-60°-7600-0°-45°
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24°-5600-0°-90° Количество на модель: 1
РВД10-2SC-М18x1,5-24°-5600-0°-90°
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД16-2SN-М27x1,5-60°-1400-0°-90° Количество на модель: 1
РВД16-2SN-М27x1,5-60°-1400-0°-90°
1
