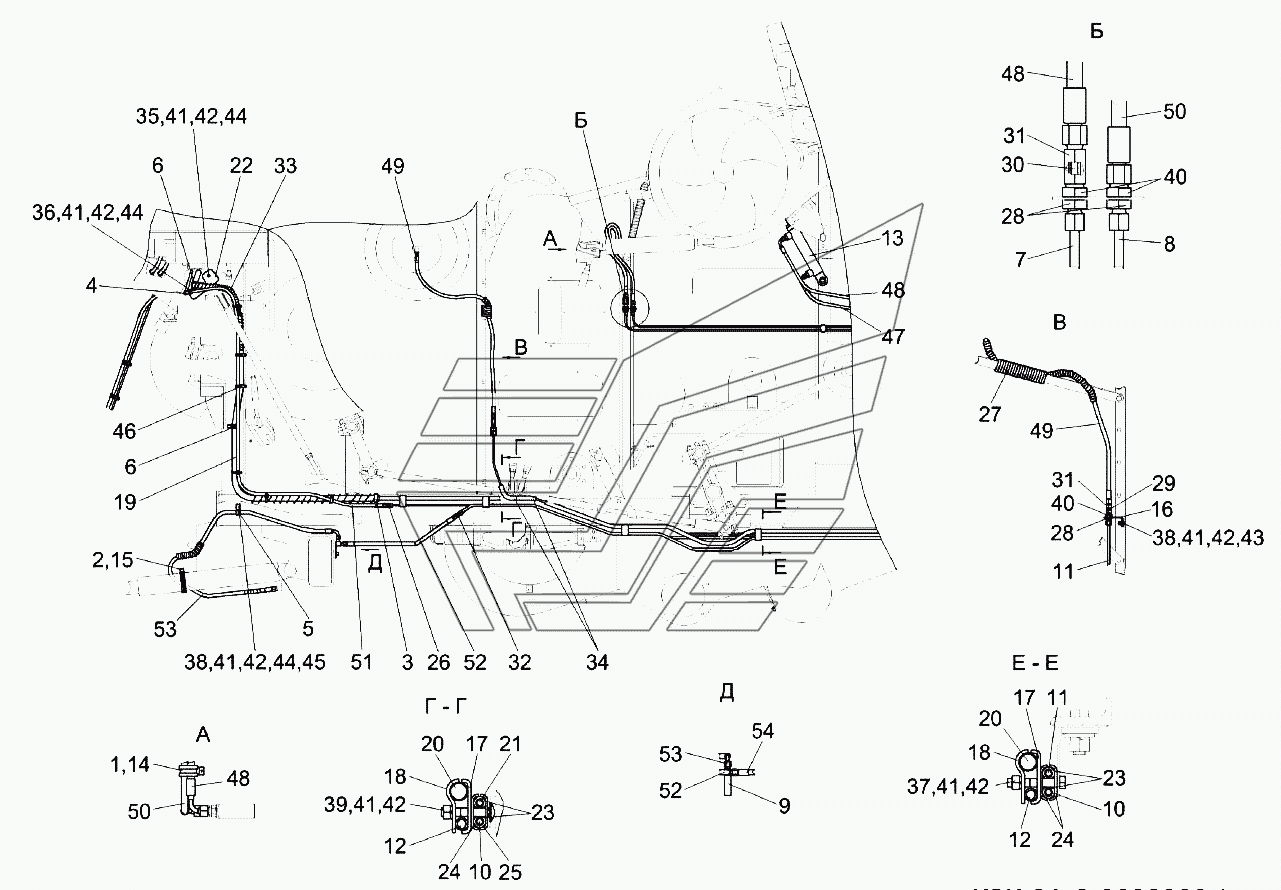

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-2-0602000 (вид слева) KЗС-812. Каталог 2016г.

Рукав сборный КЗК-12-0601600-01 KЗС-812 Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-2-0602000 (вид слева) KЗС-812

Вид отображения:

Детали справа

По ширине экрана

КЗК-8А-2-0602000

Лента20х16х20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидросистема рулевого управления и силовых гидроцилиндров

Заводской номер: КЗК-8А-2-0602000 Количество на модель: 1

КЗК-8А-2-0602000

Номер детали на чертеже:

Лента

Заводской номер: Лента20х16х20 Количество на модель: 1

Лента20х16х20

Номер детали на чертеже:

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 5

А23.02.160

Номер детали на чертеже:

Хомут стяжной

Заводской номер: А23.02.220 Количество на модель: 2

А23.02.220

Номер детали на чертеже:

Хомут стяжной

Заводской номер: А23.02.260 Количество на модель: 6

А23.02.260

Номер детали на чертеже:

Хомут

Заводской номер: КГС0115770 Количество на модель: 3

КГС0115770

Номер детали на чертеже:

Хомут

Заводской номер: КГС0115770-01 Количество на модель: 4

КГС0115770-01

Номер детали на чертеже:

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 11

КГС0115770-04

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-8А-0602820 Количество на модель: 1

КЗК-8А-0602820

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-8А-0602820-01 Количество на модель: 1

КЗК-8А-0602820-01

Номер детали на чертеже:

Тройник

Заводской номер: КЗК-8-0602040 Количество на модель: 1

КЗК-8-0602040

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-8-0602790 Количество на модель: 1

КЗК-8-0602790

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-8-0602800 Количество на модель: 1

КЗК-8-0602800

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-8-0602810 Количество на модель: 1

КЗК-8-0602810

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: КЗК-12-0602310 Количество на модель: 2

КЗК-12-0602310

Номер детали на чертеже:

Уплотнение ПР-067

Заводской номер: КГС0115005-05 Количество на модель: 1

КГС0115005-05

Номер детали на чертеже:

Уплотнитель ПР-067

Заводской номер: КЗК0602005-01 Количество на модель: 2

КЗК0602005-01

Номер детали на чертеже:

Кронштейн

Заводской номер: КЗК0602503 Количество на модель: 1

КЗК0602503

Номер детали на чертеже:

Прижим

Заводской номер: КЗК0602509 Количество на модель: 5

КЗК0602509

Номер детали на чертеже:

Прижим

Заводской номер: КЗК0602511 Количество на модель: 5

КЗК0602511

Номер детали на чертеже:

Рукав18x27-1,6 - 10362 1_=(2500±10) мм

Заводской номер: РНД0180012-115 Количество на модель: 1

РНД0180012-115

Номер детали на чертеже:

Труба

Заводской номер: КЗК-8-0602801 Количество на модель: 1

КЗК-8-0602801

Номер детали на чертеже:

Труба 8х1-8734 /В20-8733

Заводской номер: КЗК-8-0602806 Количество на модель: 1

КЗК-8-0602806

Номер детали на чертеже:

Кронштейн

Заводской номер: КЗК-12-0602414 Количество на модель: 1

КЗК-12-0602414

Номер детали на чертеже:

Прокладка

Заводской номер: КЗР0600009 Количество на модель: 24

КЗР0600009

Номер детали на чертеже:

Прижим

Заводской номер: КЗР0600501 Количество на модель: 15

КЗР0600501

Номер детали на чертеже:

Прижим

Заводской номер: КЗР0600501-01 Количество на модель: 9

КЗР0600501-01

Номер детали на чертеже:

Штуцер

Заводской номер: КЗР1580603 Количество на модель: 4

КЗР1580603

Номер детали на чертеже:

Оплетка

Заводской номер: ОПЛ0600016-08 Количество на модель: 1

ОПЛ0600016-08

Номер детали на чертеже:

Штуцер проходной

Заводской номер: ПКК0113629А Количество на модель: 6

ПКК0113629А

Номер детали на чертеже:

Ниппель

Заводской номер: ПКК0113632 Количество на модель: 1

ПКК0113632

Номер детали на чертеже:

Ниппель

Заводской номер: ПКК0113632-03 Количество на модель: 3

ПКК0113632-03

Номер детали на чертеже:

Штуцер

Заводской номер: ПКК0113634А Количество на модель: 5

ПКК0113634А

Номер детали на чертеже:

Штуцер

Заводской номер: УЭС0602624 Количество на модель: 3

УЭС0602624

Номер детали на чертеже:

Оплетка

Заводской номер: УЭС0602662-07 Количество на модель: 2

УЭС0602662-07

Номер детали на чертеже:

Рукав

Заводской номер: УЭС-7-0602017 Количество на модель: 3

УЭС-7-0602017

Номер детали на чертеже:

Болт М8-6gx20-7796

Заводской номер: БолтМ8-6gx20-7796 Количество на модель: 14

БолтМ8-6gx20-7796

Номер детали на чертеже:

Болт М8-6gx25-7796

Заводской номер: БолтМ8-6gx25-7796 Количество на модель: 11

БолтМ8-6gx25-7796

Номер детали на чертеже:

Болт М8-6gx50-7796

Заводской номер: БолтМ8-6gx50-7796 Количество на модель: 3

БолтМ8-6gx50-7796

Номер детали на чертеже:

Болт М8-6gx20-7802

Заводской номер: БолтМ8-6gx20-7802 Количество на модель: 22

БолтМ8-6gx20-7802

Номер детали на чертеже:

Болт М8-6gx45-7802

Заводской номер: БолтМ8-6gx45-7802 Количество на модель: 1

БолтМ8-6gx45-7802

Номер детали на чертеже:

Гайка М16х1,5-6G-2526

Заводской номер: ГайкаМ16х1,5-6G-2526 Количество на модель: 12

ГайкаМ16х1,5-6G-2526

Номер детали на чертеже:

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 52

ГайкаМ8-6G-5915

Номер детали на чертеже:

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 82

Шайба8Т.65Г-6402

Номер детали на чертеже:

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 5

ШайбаC8.01-6958

Номер детали на чертеже:

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 53

ШайбаC.8.01-11371

Номер детали на чертеже:

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 21

ШайбаC.10.01-11371

Номер детали на чертеже:

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 16

Лента

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60°-660-0°-90° Количество на модель: 1

РВД6-1SN-М16х1,5-60°-660-0°-90°

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60°-800-0°-90° Количество на модель: 2

РВД6-1SN-М16х1,5-60°-800-0°-90°

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60°-1400 Количество на модель: 1

РВД6-1SN-М16х1,5-60°-1400

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60°-1400-0°-90° Количество на модель: 1

РВД6-1SN-М16х1,5-60°-1400-0°-90°

Номер детали на чертеже:

Рукав высокого давления РВД 6-1 SN-М16х1,5-60°-3400-0°-90°

Заводской номер: РВД6-1SN-М16х1,5-60°-3400-0°-90° Количество на модель: 1

РВД6-1SN-М16х1,5-60°-3400-0°-90°

Номер детали на чертеже:

Рукав высокого давления РВД 8-2SN-М16х1,5-60°-800

Заводской номер: РВД8-2SN-М16х1,5-60°-800 Количество на модель: 3

РВД8-2SN-М16х1,5-60°-800

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60°-1800-0°-90° Количество на модель: 1

РВД8-2SN-М16х1,5-60°-1800-0°-90°

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60°-2500 Количество на модель: 1

РВД8-2SN-М16х1,5-60°-2500

Вернуться в раздел каталога

Номер	КГС0115770
Наименование	Хомут
Кол-во на "Количество"	3
Модель	КГ�
Подгруппа	0115
Порядковый номер детали	770

Номер	КГС0115770-01
Наименование	Хомут
Кол-во на "Количество"	4
Модель	КГ�
Подгруппа	0115
Порядковый номер детали	770

Номер	КГС0115005-05
Наименование	Уплотнение ПР-067
Кол-во на "Количество"	1
Модель	КГ�
Подгруппа	0115
Порядковый номер детали	005

Номер	КЗК0602005-01
Наименование	Уплотнитель ПР-067
Кол-во на "Количество"	2
Модель	КЗ�
Подгруппа	0602
Порядковый номер детали	005

Номер	КЗК0602503
Наименование	Кронштейн
Кол-во на "Количество"	1
Модель	КЗ�
Подгруппа	0602
Порядковый номер детали	503

Номер	РНД0180012-115
Наименование	Рукав18x27-1,6 - 10362 1_=(2500±10) мм
Кол-во на "Количество"	1
Модель	РН�
Подгруппа	0180
Порядковый номер детали	012
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
