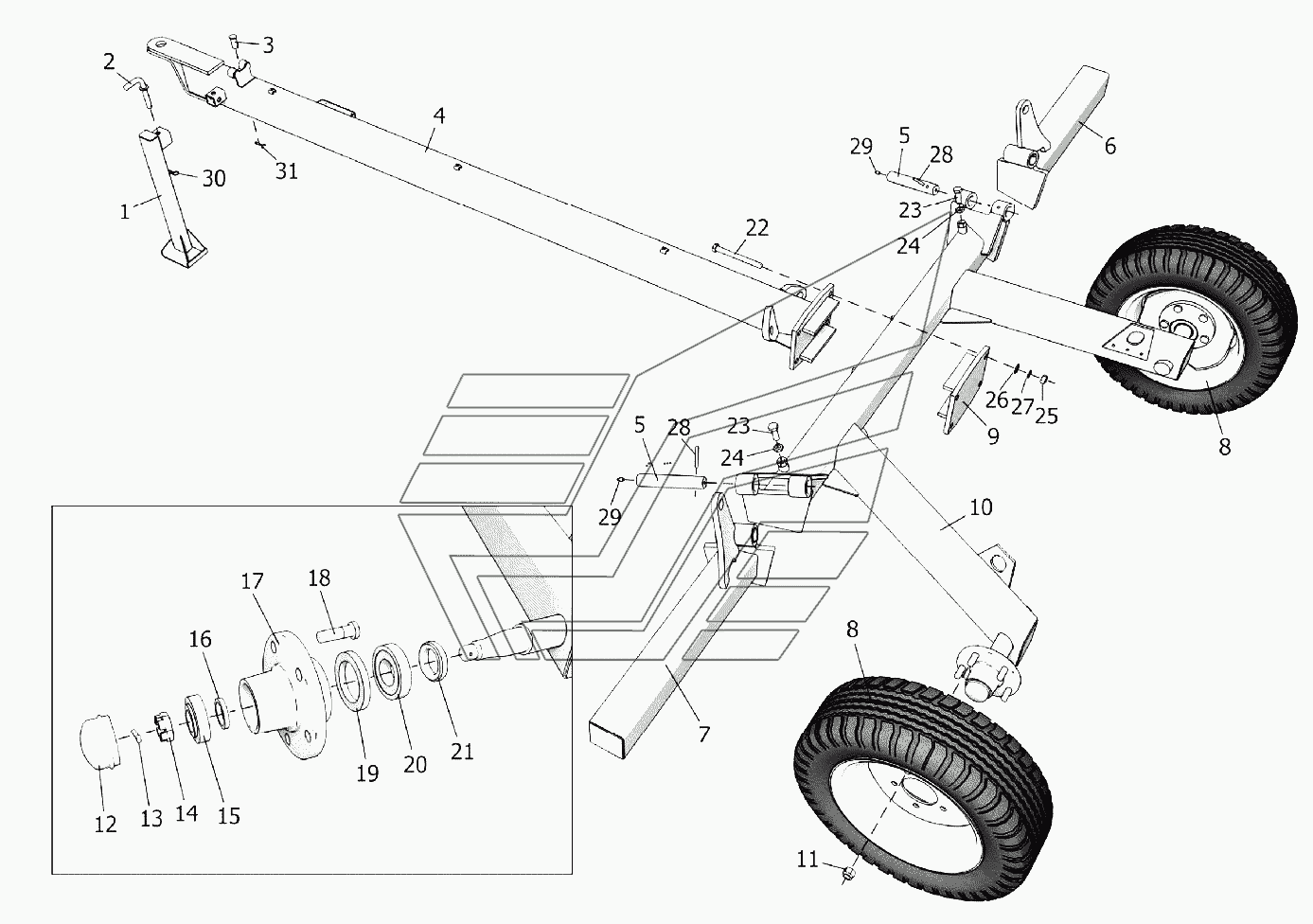

Шасси ГКП-600 (Kolibri V). Каталог 2010г.

Общий вид ГКП-600 (Kolibri V) Стойка поворотная правая ГКП-600 (Kolibri V)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора стояночная

Заводской номер: ГКП-601.01.080 Количество на модель: 1
ГКП-601.01.080
1
2

Номер детали на чертеже:

2

Фиксатор

Заводской номер: ГРН-471.90.000 Количество на модель: 1
ГРН-471.90.000
1
3

Номер детали на чертеже:

3

Ось

Заводской номер: 6-20b12х40.35.Ц9хр Количество на модель: 1
6-20b12х40.35.Ц9хр
1
4

Номер детали на чертеже:

4

Сница

Заводской номер: ГКП-601.01.070 Количество на модель: 1
ГКП-601.01.070
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: ГКП-601.01.601 Количество на модель: 2
ГКП-601.01.601
2
6

Номер детали на чертеже:

6

Рычаг поворотный

Заводской номер: ГКП-601.01.020 Количество на модель: 1
ГКП-601.01.020
1
7

Номер детали на чертеже:

7

Рычаг поворотный

Заводской номер: ГКП-601.01.020-01 Количество на модель: 1
ГКП-601.01.020-01
1
8

Номер детали на чертеже:

8

Колесо

Заводской номер: 205/60х15код2797 Количество на модель: 2
205/60х15код2797
2
9

Номер детали на чертеже:

9

Упор

Заводской номер: ГКП-601.01.090 Количество на модель: 1
ГКП-601.01.090
1
10

Номер детали на чертеже:

10

Рама

Заводской номер: ГКП-601.01.010 Количество на модель: 1
ГКП-601.01.010
1
11

Номер детали на чертеже:

11

Гайка М16

Заводской номер: 57316В1 Количество на модель: 10
57316В1
10
12

Номер детали на чертеже:

12

Крышка

Заводской номер: 56106203 Количество на модель: 2
56106203
2
13

Номер детали на чертеже:

13

Шплинт

Заводской номер: 58204 Количество на модель: 2
58204
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 57527В1 Количество на модель: 2
57527В1
2
15

Номер детали на чертеже:

15

Подшипник

Заводской номер: 59130206 Количество на модель: 2
59130206
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 5510851 Количество на модель: 2
5510851
2
17

Номер детали на чертеже:

17

Ступица

Заводской номер: 61L5JA001 Количество на модель: 2
61L5JA001
2
18

Номер детали на чертеже:

18

Болт М16

Заводской номер: 57116В1 Количество на модель: 10
57116В1
10
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 5510621 Количество на модель: 2
5510621
2
20

Номер детали на чертеже:

20

Подшипник

Заводской номер: 59130209 Количество на модель: 2
59130209
2
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 5410851 Количество на модель: 2
5410851
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: ГКП-601.01.180 Количество на модель: 4
ГКП-601.01.180
4
22

Номер детали на чертеже:

22

Болт

Заводской номер: M16-6gх160.88.019 Количество на модель: 4
M16-6gх160.88.019
4
23

Номер детали на чертеже:

23

Болт

Заводской номер: M16-6gх40.88.019 Количество на модель: 2
M16-6gх40.88.019
2
24

Номер детали на чертеже:

24

Гайка

Заводской номер: М16-6Н.6.019 Количество на модель: 2
М16-6Н.6.019
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: С16.01.019 Количество на модель: 4
С16.01.019
4
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 16Т.65Г.019 Количество на модель: 4
16Т.65Г.019
4
28

Номер детали на чертеже:

28

Штифт

Заводской номер: А.8х60.60С2 Количество на модель: 2
А.8х60.60С2
2
29

Номер детали на чертеже:

29

Масленка

Заводской номер: 1.2.Ц6хр Количество на модель: 2
1.2.Ц6хр
2
30

Номер детали на чертеже:

30

Шплинт пружинный ОСТ 23.2.2-79

Заводской номер: 2.2,8х40.019 Количество на модель: 1
2.2,8х40.019
1
31

Номер детали на чертеже:

31

Шплинт

Заводской номер: 5х32.019 Количество на модель: 1
5х32.019
1
Общий вид ГКП-600 (Kolibri V) Стойка поворотная правая ГКП-600 (Kolibri V)
