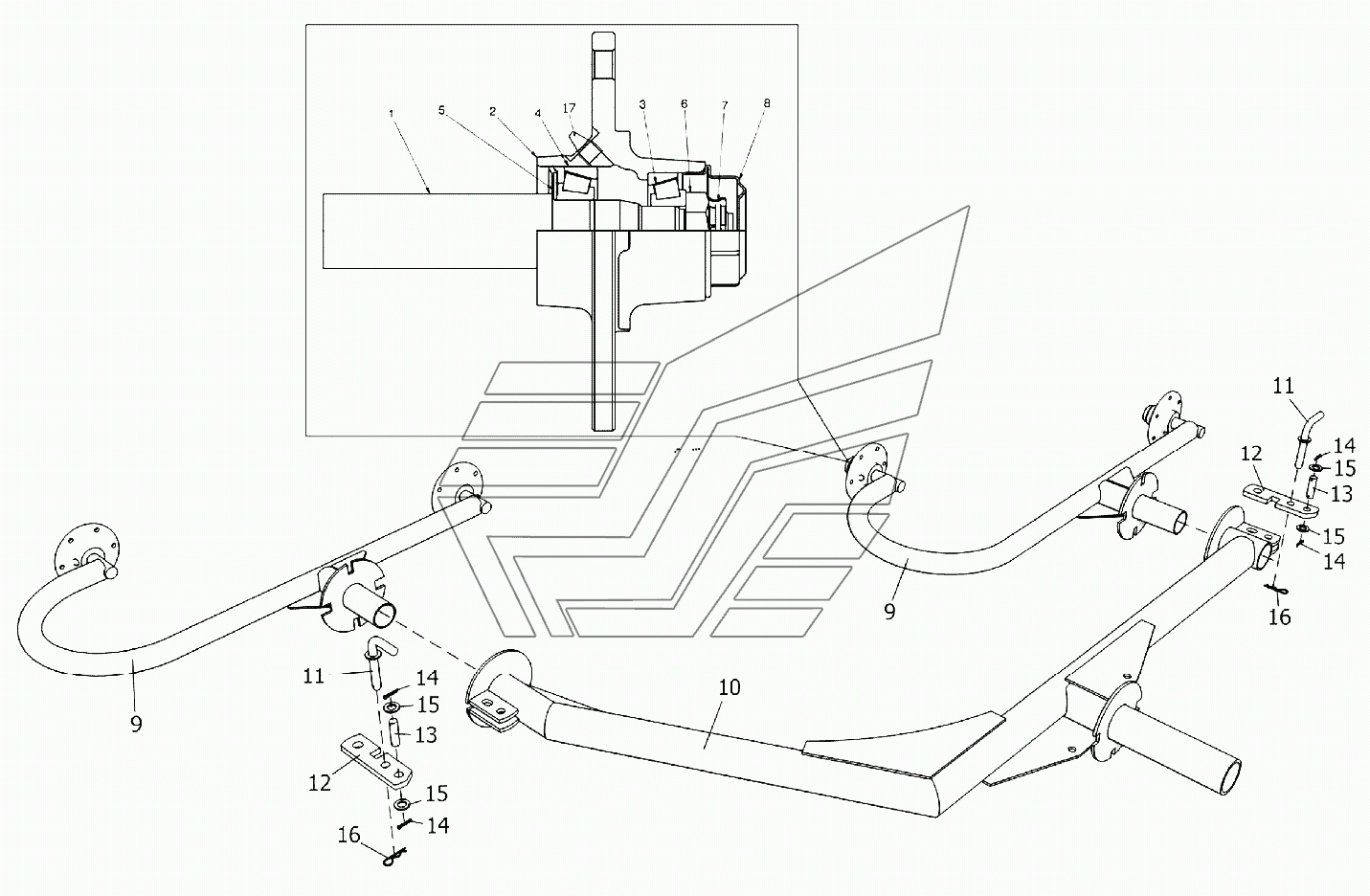

Рама рабочих колёс ГКП-600 (Kolibri V). Каталог 2010г.

Стойка поворотная левая ГКП-600 (Kolibri V) Рабочие колесо ГКП-600 (Kolibri V)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ось

Заводской номер: 69ВА310005 Количество на модель: 1
69ВА310005
1
2

Номер детали на чертеже:

2

Ступица

Заводской номер: 61LZBA006 Количество на модель: 1
61LZBA006
1
3

Номер детали на чертеже:

3

Подшипник 30204

Заводской номер: 59130204 Количество на модель: 1
59130204
1
4

Номер детали на чертеже:

4

Подшипник 30205

Заводской номер: 59130205 Количество на модель: 1
59130205
1
5

Номер детали на чертеже:

5

Манжета

Заводской номер: 5410521 Количество на модель: 1
5410521
1
6

Номер детали на чертеже:

6

Контргайка

Заводской номер: 57518В1 Количество на модель: 1
57518В1
1
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 58201 Количество на модель: 1
58201
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 56104704 Количество на модель: 1
56104704
1
9

Номер детали на чертеже:

9

Тандем

Заводской номер: ГКП-601.02.100 Количество на модель: 2
ГКП-601.02.100
2
10

Номер детали на чертеже:

10

Рама

Заводской номер: ГКП-601.02.010 Количество на модель: 1
ГКП-601.02.010
1
11

Номер детали на чертеже:

11

Фиксатор

Заводской номер: ГРН-471.90.000 Количество на модель: 2
ГРН-471.90.000
2
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: ГКП-601.02.409 Количество на модель: 2
ГКП-601.02.409
2
13

Номер детали на чертеже:

13

Ось

Заводской номер: 6-16b12х55.35.Ц9хр Количество на модель: 1
6-16b12х55.35.Ц9хр
1
14

Номер детали на чертеже:

14

Шплинт

Заводской номер: Шплинт4х25.019 Количество на модель: 4
Шплинт4х25.019
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: С16.01.019 Количество на модель: 4
С16.01.019
4
16

Номер детали на чертеже:

16

Шплинт

Заводской номер: Шплинт2.3,6х40.019 Количество на модель: 2
Шплинт2.3,6х40.019
2
