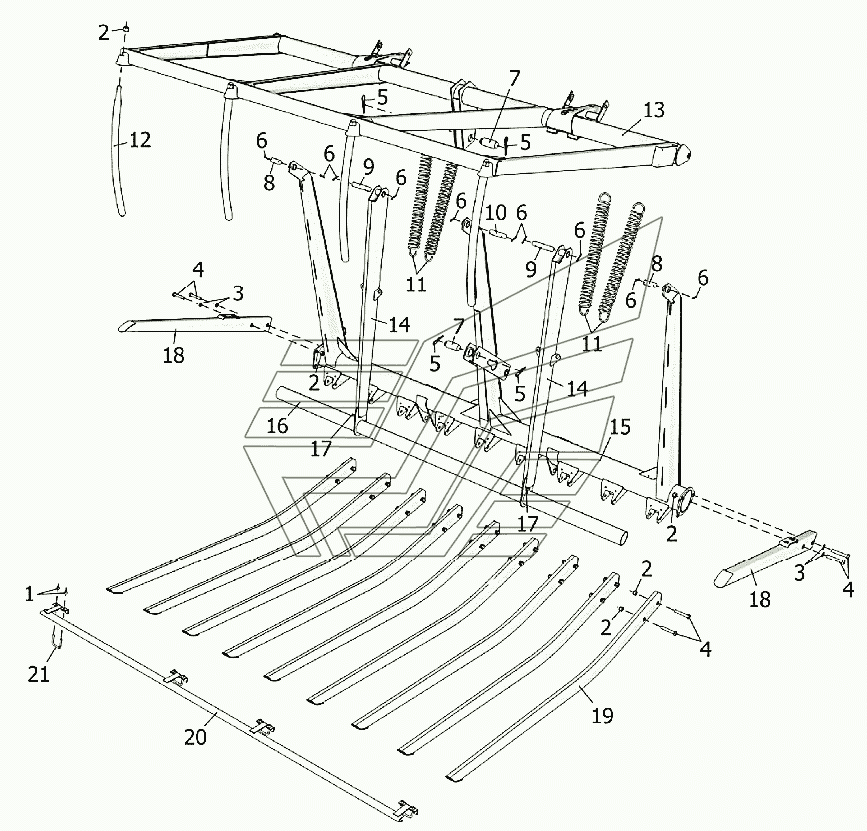

Грабельная решётка ПФУ-081 (Fenix 800). Каталог 2013г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1

Номер детали на чертеже:

1

Гайка

Заводской номер: М8-6Н Количество на модель: 8
М8-6Н
8
2

Номер детали на чертеже:

2

Гайка

Заводской номер: М16-6Н Количество на модель: 26
М16-6Н
26
3

Номер детали на чертеже:

3

Шайба

Заводской номер: С16.01.019 Количество на модель: 4
С16.01.019
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: М16-6gх90.88.019 Количество на модель: 22
М16-6gх90.88.019
22
5

Номер детали на чертеже:

5

Шплинт

Заводской номер: 2,5х90.019 Количество на модель: 4
2,5х90.019
4
6

Номер детали на чертеже:

6

Шплинт

Заводской номер: 5х36.019 Количество на модель: 10
5х36.019
10
7

Номер детали на чертеже:

7

Палец

Заводской номер: ПКУ-0,8.00.601-02 Количество на модель: 2
ПКУ-0,8.00.601-02
2
8

Номер детали на чертеже:

8

Палец

Заводской номер: КУН02.604 Количество на модель: 2
КУН02.604
2
9

Номер детали на чертеже:

9

Палец

Заводской номер: КУН02.605 Количество на модель: 2
КУН02.605
2
10

Номер детали на чертеже:

10

Палец

Заводской номер: КУН02.606А Количество на модель: 1
КУН02.606А
1
11

Номер детали на чертеже:

11

Пружина

Заводской номер: КУН02.602 Количество на модель: 4
КУН02.602
4
12

Номер детали на чертеже:

12

Палец

Заводской номер: ПФБ04.601 Количество на модель: 4
ПФБ04.601
4
13

Номер детали на чертеже:

13

Рамка

Заводской номер: ПКУ-081.11.100А Количество на модель: 1
ПКУ-081.11.100А
1
14

Номер детали на чертеже:

14

Рычаг

Заводской номер: ПКУ-081.11.210 Количество на модель: 2
ПКУ-081.11.210
2
15

Номер детали на чертеже:

15

Рама

Заводской номер: ПКУ-081.11.120 Количество на модель: 1
ПКУ-081.11.120
1
16

Номер детали на чертеже:

16

Труба

Заводской номер: КУН02.804А Количество на модель: 1
КУН02.804А
1
17

Номер детали на чертеже:

17

Шплинт

Заводской номер: КУН02.608 Количество на модель: 2
КУН02.608
2
18

Номер детали на чертеже:

18

Палец

Заводской номер: ПКУ-081.11.320 Количество на модель: 2
ПКУ-081.11.320
2
19

Номер детали на чертеже:

19

Палец

Заводской номер: ПКУ-081.11.310 Количество на модель: 9
ПКУ-081.11.310
9
634826
ГПЗ
310 (6310) 310
Производитель: ГПЗ
20

Номер детали на чертеже:

20

Ограждение

Заводской номер: ПКУ-081.11.280 Количество на модель: 1
ПКУ-081.11.280
1
21

Номер детали на чертеже:

21

Скоба

Заводской номер: ПКС20.601 Количество на модель: 1
ПКС20.601
1
