Вал транспортера нижний 150.03.04.000А ППР-150 "Pelikan Max". Каталог 2010г.

Коромысло ППР-150.03.07.010Б. Коромысло ППР-150.03.07.010Б-01 ППР-150 "Pelikan Max" Транспортер цепной ППР-150.03.03.000Б ППР-150 "Pelikan Max"

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

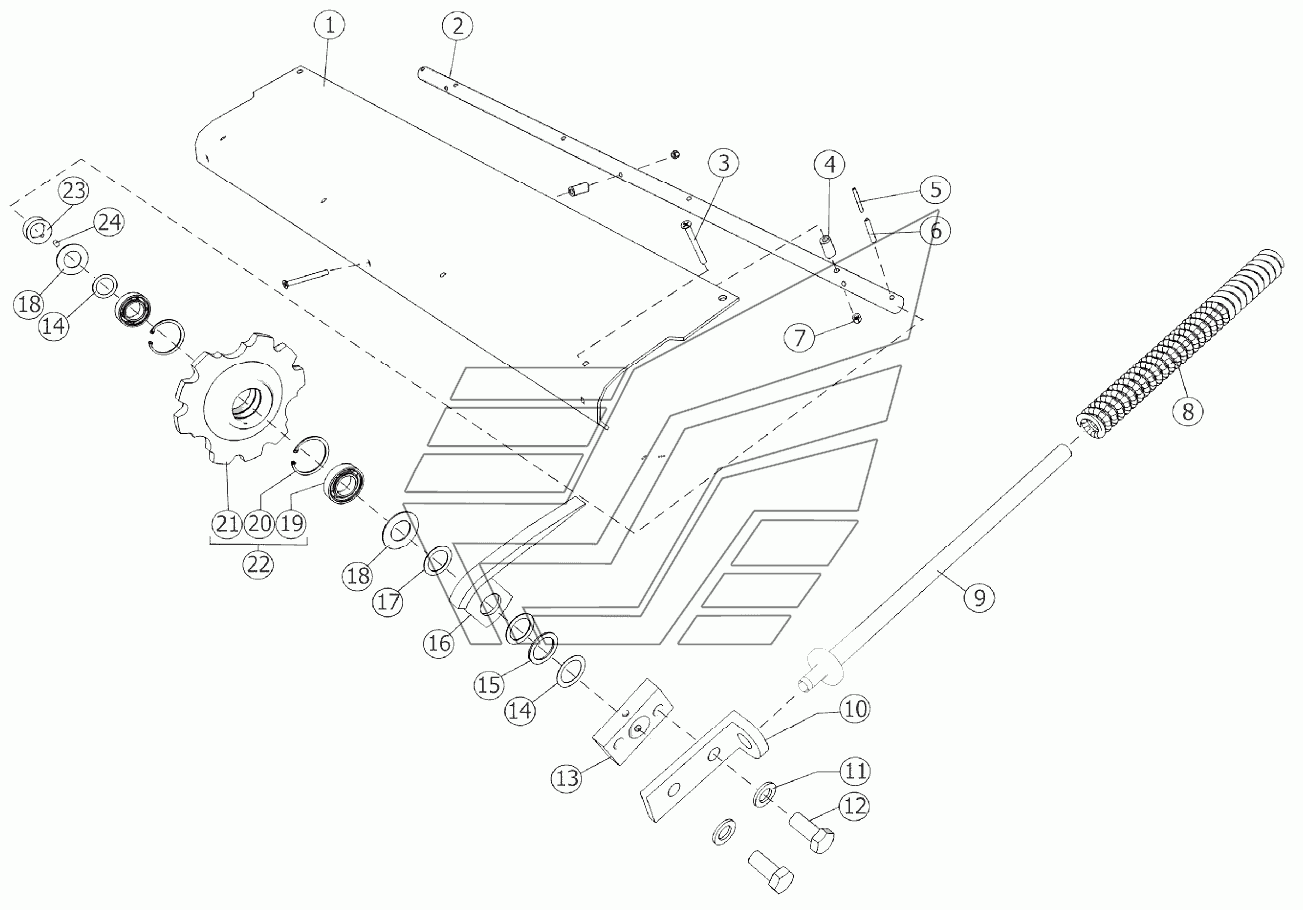

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Щиток

Заводской номер: ППР-150.03.04.403 Количество на модель: 1

ППР-150.03.04.403

1

2

Номер детали на чертеже:

2

Вал

Заводской номер: ППР-150.03.04.603 Количество на модель: 1

ППР-150.03.04.603

1

3

Номер детали на чертеже:

3

Винт B2.M8-6gх80.48.019

Заводской номер: ВинтB2.M8-6gх80.48.019 Количество на модель: 7

ВинтB2.M8-6gх80.48.019

7

4

Номер детали на чертеже:

4

Втулка

Заводской номер: ППР-150.03.04.604 Количество на модель: 7

ППР-150.03.04.604

7

5

Номер детали на чертеже:

5

Штифт А.5x50.60С2

Заводской номер: ШтифтА.5x50.60С2 Количество на модель: 2

ШтифтА.5x50.60С2

2

6

Номер детали на чертеже:

6

Штифт А.8x50.60С2

Заводской номер: ШтифтА.8x50.60С2 Количество на модель: 2

ШтифтА.8x50.60С2

2

7

Номер детали на чертеже:

7

Гайка М8-6Н.6.016

Заводской номер: ГайкаМ8-6Н.6.016 Количество на модель: 7

ГайкаМ8-6Н.6.016

7

8

Номер детали на чертеже:

8

Пружина

Заводской номер: ППР-150.03.04.607 Количество на модель: 2

ППР-150.03.04.607

2

9

Номер детали на чертеже:

9

Ось

Заводской номер: ППР-150.03.04.608А Количество на модель: 2

ППР-150.03.04.608А

2

10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: ППР-150.03.04.601А Количество на модель: 4

ППР-150.03.04.601А

4

11

Номер детали на чертеже:

11

Шайба C.16.01.019

Заводской номер: ШайбаC.16.01.019 Количество на модель: 4

ШайбаC.16.01.019

4

12

Номер детали на чертеже:

12

Болт М16-6gx35.88.019

Заводской номер: БолтМ16-6gx35.88.019 Количество на модель: 2

БолтМ16-6gx35.88.019

2

13

Номер детали на чертеже:

13

Держатель

Заводской номер: ППР-150.03.04.402 Количество на модель: 2

ППР-150.03.04.402

2

14

Номер детали на чертеже:

14

Шайба

Заводской номер: ППР-150.03.04.406-02 Количество на модель: 6

ППР-150.03.04.406-02

6

15

Номер детали на чертеже:

15

Шайба

Заводской номер: ППР-150.03.04.406-01 Количество на модель: 6

ППР-150.03.04.406-01

6

16

Номер детали на чертеже:

16

Опора роликов

Заводской номер: ППР-150.03.04.010 Количество на модель: 2

ППР-150.03.04.010

2

17

Номер детали на чертеже:

17

Шайба

Заводской номер: ППР-150.03.04.406 Количество на модель: 4

ППР-150.03.04.406

4

18

Номер детали на чертеже:

18

Шайба

Заводской номер: ППР-150.03.04.407 Количество на модель: 4

ППР-150.03.04.407

4

19

Номер детали на чертеже:

19

Подшипник

Заводской номер: 180106 Количество на модель: 2

180106

2

131381

180106 (6006-2RS) 180106

Код: 131381

Артикул: 180106 (6006-2RS), 180106

Производитель:

20

Номер детали на чертеже:

20

Кольцо стопорное

Заводской номер: DIN472-55x2 Количество на модель: 2

DIN472-55x2

2

21

Номер детали на чертеже:

21

Звездочка

Заводской номер: ППР-150.03.04.602А Количество на модель: 1

ППР-150.03.04.602А

1

22

Номер детали на чертеже:

22

Звездочка

Заводской номер: ППР-150.03.04.020А Количество на модель: 2

ППР-150.03.04.020А

2

23

Номер детали на чертеже:

23

Втулка

Заводской номер: ППР-150.03.04.606 Количество на модель:

ППР-150.03.04.606

24

Номер детали на чертеже:

24

Винт М8-6gx10.14Н.01

Заводской номер: ВинтМ8-6gx10.14Н.01 Количество на модель: 2

ВинтМ8-6gx10.14Н.01

2
