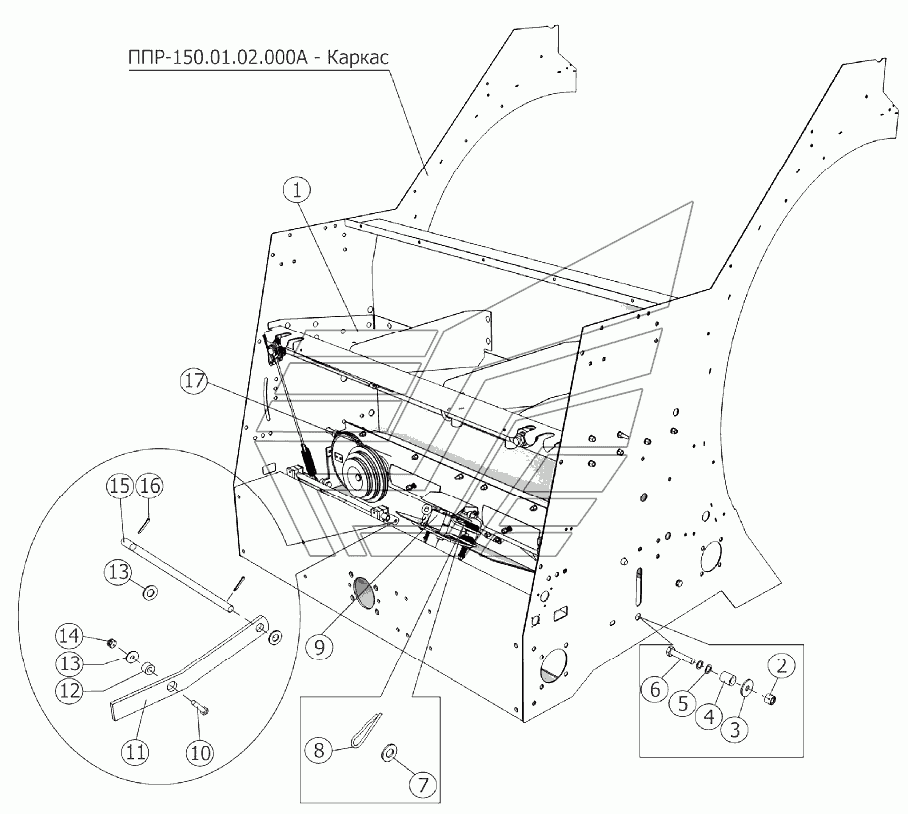

Установка механизма обматывающего ППР-150.10.00.000А ППР-150 "Pelikan Max". Каталог 2010г.

Установка сницы ППР-150.07.00.000А ППР-150 "Pelikan Max" Механизм обматывающий ППР-150.10.00.010А ППР-150 "Pelikan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка привода включения механизма обматывающего

Заводской номер: ППР-150.10.00.020А Количество на модель: 1
ППР-150.10.00.020А
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: ГайкаМ12-6Н.8.019 Количество на модель: 2
ГайкаМ12-6Н.8.019
2
3

Номер детали на чертеже:

3

Шайба 12.01.019

Заводской номер: Шайба12.01.019 Количество на модель: 2
Шайба12.01.019
2
4

Номер детали на чертеже:

4

Втулка

Заводской номер: ППР-150.10.00.621 Количество на модель: 2
ППР-150.10.00.621
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: ППР-150.10.02.412А-01 Количество на модель: 4
ППР-150.10.02.412А-01
4
6

Номер детали на чертеже:

6

Болт М12-6gx60.88.019

Заводской номер: БолтМ12-6gx60.88.019 Количество на модель: 2
БолтМ12-6gx60.88.019
2
7

Номер детали на чертеже:

7

Шайба C.10.01.019

Заводской номер: ШайбаC.10.01.019 Количество на модель: 4
ШайбаC.10.01.019
4
8

Номер детали на чертеже:

8

Шплинт 2.2,8x40.019

Заводской номер: Шплинт2.2,8x40.019 Количество на модель: 2
Шплинт2.2,8x40.019
2
9

Номер детали на чертеже:

9

Привод механизма обматывающего

Заводской номер: ППР-150.10.02.000А Количество на модель: 1
ППР-150.10.02.000А
1
10

Номер детали на чертеже:

10

Гайка М6 DIN 985

Заводской номер: ГайкаМ6DIN985 Количество на модель: 1
ГайкаМ6DIN985
1
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: ППР-150.10.00.433 Количество на модель: 1
ППР-150.10.00.433
1
12

Номер детали на чертеже:

12

Втулка

Заводской номер: ППР-150.10.00.622 Количество на модель: 1
ППР-150.10.00.622
1
13

Номер детали на чертеже:

13

Шайба 6.01.019

Заводской номер: Шайба6.01.019 Количество на модель: 1
Шайба6.01.019
1
14

Номер детали на чертеже:

14

Болт М6-6gx30.88.019

Заводской номер: БолтМ6-6gx30.88.019 Количество на модель: 1
БолтМ6-6gx30.88.019
1
15

Номер детали на чертеже:

15

Рычаг

Заводской номер: ППР-150.10.00.633 Количество на модель: 1
ППР-150.10.00.633
1
16

Номер детали на чертеже:

16

Шплинт 3,2x20.019

Заводской номер: Шплинт3,2x20.019 Количество на модель: 2
Шплинт3,2x20.019
2
17

Номер детали на чертеже:

17

Механизм обматывающий

Заводской номер: ППР-150.10.00.010А Количество на модель: 1
ППР-150.10.00.010А
1
