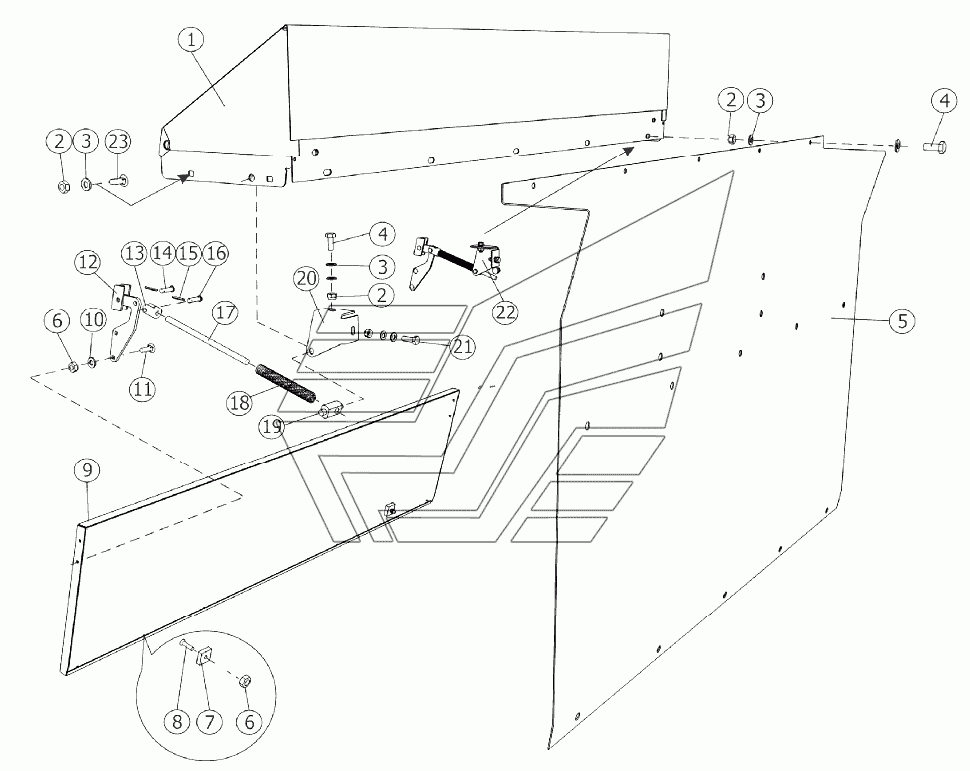

Установка щитков передних ППР-150.11.01.100А ППР-150 "Pelikan Max". Каталог 2010г.

Установка щитков ППР-150.11.00.000А ППР-150 "Pelikan Max" Установка щитков боковых ППР-150.11.01.200Б ППР-150 "Pelikan Max"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Щит верхний

Заводской номер: ППР-150.11.01.110А Количество на модель: 1
ППР-150.11.01.110А
1
2

Номер детали на чертеже:

2

Гайка М8-6Н.6.016.

Заводской номер: ГайкаМ8-6Н.6.016. Количество на модель: 11
ГайкаМ8-6Н.6.016.
11
3

Номер детали на чертеже:

3

Шайба C.8.01.019

Заводской номер: ШайбаC.8.01.019 Количество на модель: 22
ШайбаC.8.01.019
22
4

Номер детали на чертеже:

4

Болт М8-6gx20.88.019

Заводской номер: БолтМ8-6gx20.88.019 Количество на модель: 7
БолтМ8-6gx20.88.019
7
5

Номер детали на чертеже:

5

Щиток

Заводской номер: ППР-150.11.01.421 Количество на модель: 1
ППР-150.11.01.421
1
6

Номер детали на чертеже:

6

Гайка М6-6H.8.019

Заводской номер: ГайкаМ6-6H.8.019 Количество на модель: 6
ГайкаМ6-6H.8.019
6
7

Номер детали на чертеже:

7

Винт B2.M6-6gх25.36.019

Заводской номер: ВинтB2.M6-6gх25.36.019 Количество на модель: 2
ВинтB2.M6-6gх25.36.019
2
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: ППР-150.11.01.001 Количество на модель: 2
ППР-150.11.01.001
2
9

Номер детали на чертеже:

9

Щиток

Заводской номер: ППР-150.11.01.424 Количество на модель: 1
ППР-150.11.01.424
1
10

Номер детали на чертеже:

10

Шайба C.6.01.019

Заводской номер: ШайбаC.6.01.019 Количество на модель: 4
ШайбаC.6.01.019
4
11

Номер детали на чертеже:

11

Болт M6x20.46.019

Заводской номер: БолтM6x20.46.019 Количество на модель: 4
БолтM6x20.46.019
4
12

Номер детали на чертеже:

12

Коромысло

Заводской номер: ППР-150.11.01.425 Количество на модель: 2
ППР-150.11.01.425
2
13

Номер детали на чертеже:

13

Вилка

Заводской номер: ППР-150.11.01.607 Количество на модель: 2
ППР-150.11.01.607
2
14

Номер детали на чертеже:

14

Ось 6-8b12x26.35.Ц15

Заводской номер: Ось6-8b12x26.35.Ц15 Количество на модель: 2
Ось6-8b12x26.35.Ц15
2
15

Номер детали на чертеже:

15

Шплинт 2x14.019

Заводской номер: Шплинт2x14.019 Количество на модель: 4
Шплинт2x14.019
4
16

Номер детали на чертеже:

16

Ось 6-8b12x28.35.Ц9Хр

Заводской номер: Ось6-8b12x28.35.Ц9Хр Количество на модель: 2
Ось6-8b12x28.35.Ц9Хр
2
17

Номер детали на чертеже:

17

Штырь

Заводской номер: ППР-150.11.01.606 Количество на модель: 2
ППР-150.11.01.606
2
18

Номер детали на чертеже:

18

Пружина

Заводской номер: ППР-150.11.01.608А Количество на модель: 2
ППР-150.11.01.608А
2
19

Номер детали на чертеже:

19

Шарнир

Заводской номер: ППР-150.11.01.605 Количество на модель: 2
ППР-150.11.01.605
2
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: ППР-150.11.01.423 Количество на модель: 1
ППР-150.11.01.423
1
21

Номер детали на чертеже:

21

Болт М8-6gx25.88.019

Заводской номер: БолтМ8-6gx25.88.019 Количество на модель: 2
БолтМ8-6gx25.88.019
2
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: ППР-150.11.01.423-01 Количество на модель: 1
ППР-150.11.01.423-01
1
23

Номер детали на чертеже:

23

Болт M8x20.46.019

Заводской номер: БолтM8x20.46.019 Количество на модель: 4
БолтM8x20.46.019
4
