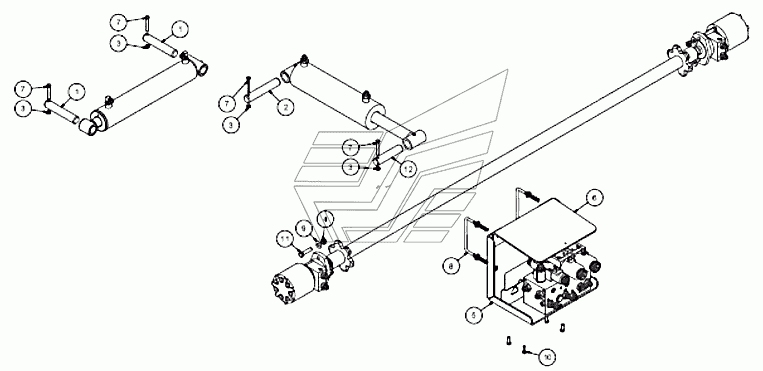

Чертеж установки крепежей на гидравлику тележки ТПР-10. Каталог 2010г.

Чертеж сборки двигателя толкателя – 815679 ТПР-10 Схема электрооборудования – 815603 ТПР-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штифт 1.25 диаметр x 6.75 длина

Заводской номер: 112954 Количество на модель: 2
112954
2
2

Номер детали на чертеже:

2

Штифт 1.25 диаметр x 7.13 длина

Заводской номер: 113698 Количество на модель: 1
113698
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 812363 Количество на модель: 4
812363
4
4

Номер детали на чертеже:

4

ШЕСТИГР. ГАЙКА 0.500 NC GRC PL

Заводской номер: 813663 Количество на модель: 4
813663
4
5

Номер детали на чертеже:

5

Крепежная скоба клапана сварная

Заводской номер: 815737 Количество на модель: 1
815737
1
6

Номер детали на чертеже:

6

Крышка гидропоровода

Заводской номер: 815739 Количество на модель: 1
815739
1
7

Номер детали на чертеже:

7

ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL

Заводской номер: 81581 Количество на модель: 4
81581
4
8

Номер детали на чертеже:

8

U-образный болт 3/8dm диаметр, For 6dm W, 4.625dm L

Заводской номер: 815857 Количество на модель: 2
815857
2
9

Номер детали на чертеже:

9

1/2 S.A.E. Шайба

Заводской номер: 84048 Количество на модель: 4
84048
4
10

Номер детали на чертеже:

10

3/8x1 Болт

Заводской номер: 86170 Количество на модель: 4
86170
4
11

Номер детали на чертеже:

11

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967275 Количество на модель: 4
967275
4
12

Номер детали на чертеже:

12

ОСЬ ПОДЪЕМНОГО ЦИЛИНДРА 1.25 ДИАМ. C1045CR

Заводской номер: Е2445-00 Количество на модель: 1
Е2445-00
1
