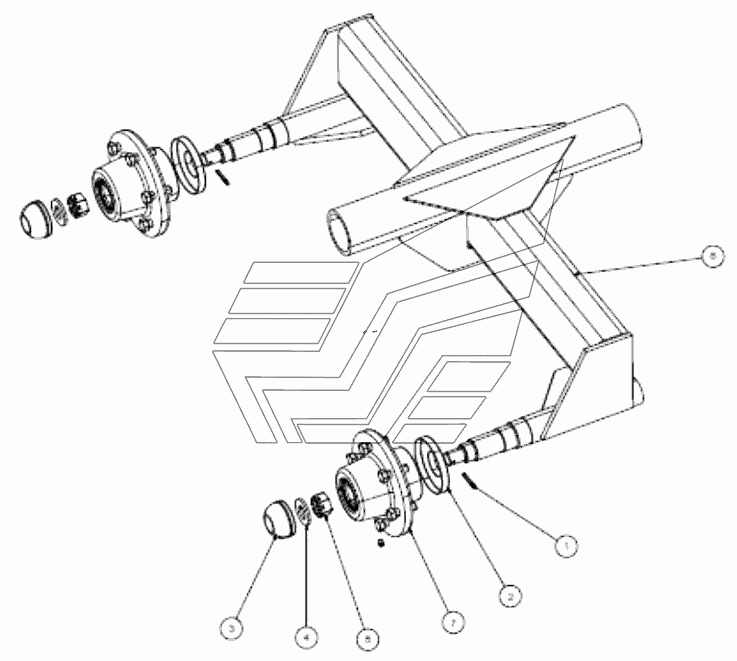

Чертеж сборки оси тандема – 815686 ТПР-10. Каталог 2010г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
1

Номер детали на чертеже:

1

3/16 X 1-1/2 - ШПЛИНТ ЧЕРНЫЙ

Заводской номер: 81206 Количество на модель: 2
81206
2
2

Номер детали на чертеже:

2

ЩИТОК ОТ ПЫЛИ

Заводской номер: 813649 Количество на модель: 2
813649
2
3

Номер детали на чертеже:

3

ЩИТОК ОТ ПЫЛИ

Заводской номер: 813650 Количество на модель: 2
813650
2
4

Номер детали на чертеже:

4

ПРОКЛАДКА FLAT 1-1/32 X 2 X .188 BLK

Заводской номер: 813651 Количество на модель: 2
813651
2
5

Номер детали на чертеже:

5

ГАЙКА CASTLE 1.00 NF

Заводской номер: 813673 Количество на модель: 2
813673
2
6

Номер детали на чертеже:

6

Сварная ось тандема

Заводской номер: 815687 Количество на модель: 1
815687
1
7

Номер детали на чертеже:

7

ВТУЛКА В СБОРЕ

Заводской номер: С2339-00 Количество на модель: 2
С2339-00
2
