  6. Чертеж сборки толкателя – 815770

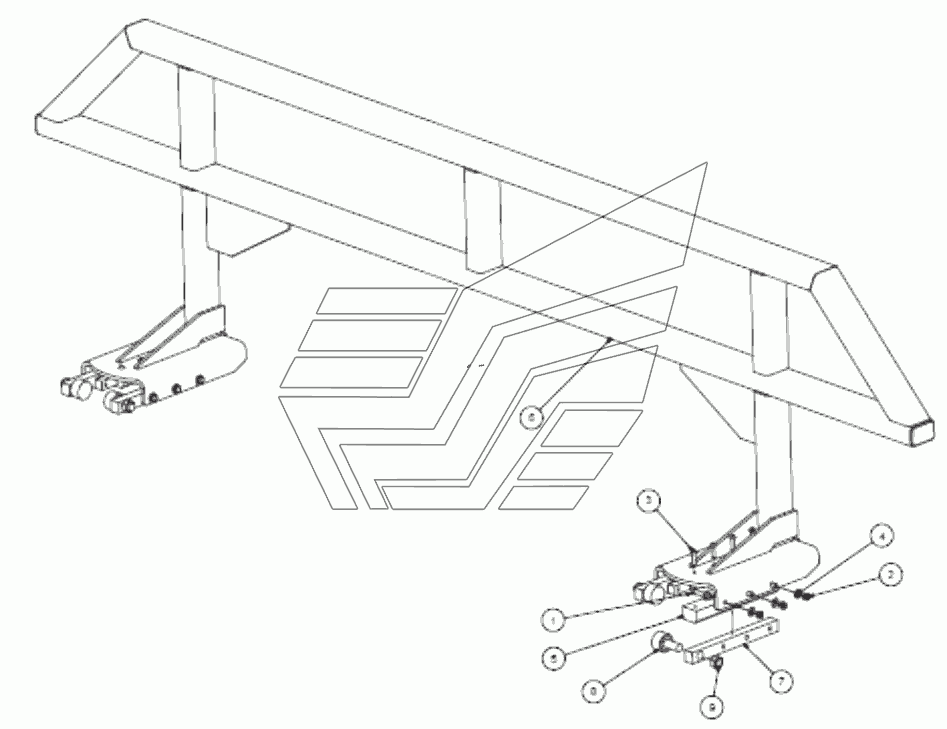

Чертеж сборки толкателя – 815770 ТПР-10. Каталог 2010г.

Чертеж сборки ступицы - C2339-00 ТПР-10 Чертеж сборки направляющего валика/цепи - A7008-00 ТПР-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

3/8 X 2 Болт

Заводской номер: 811795 Количество на модель: 12
811795
12
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 812363 Количество на модель: 12
812363
12
3

Номер детали на чертеже:

3

ШУРУП MACH 0.313NC X 1.25 RDHD

Заводской номер: 813644 Количество на модель: 8
813644
8
4

Номер детали на чертеже:

4

3/8 Шайба

Заводской номер: 81570 Количество на модель: 24
81570
24
5

Номер детали на чертеже:

5

Центральный ползун

Заводской номер: 815715 Количество на модель: 2
815715
2
6

Номер детали на чертеже:

6

Толкатель сварной

Заводской номер: 815771 Количество на модель: 1
815771
1
7

Номер детали на чертеже:

7

Ползун

Заводской номер: 815778 Количество на модель: 4
815778
4
8

Номер детали на чертеже:

8

ролик 1-3/4dm диаметр

Заводской номер: 815779 Количество на модель: 4
815779
4
9

Номер детали на чертеже:

9

Шестигранная гайка 3/4-16 Nf Grb

Заводской номер: 815827 Количество на модель: 4
815827
4
Чертеж сборки ступицы - C2339-00 ТПР-10 Чертеж сборки направляющего валика/цепи - A7008-00 ТПР-10
Вернуться в раздел каталога
