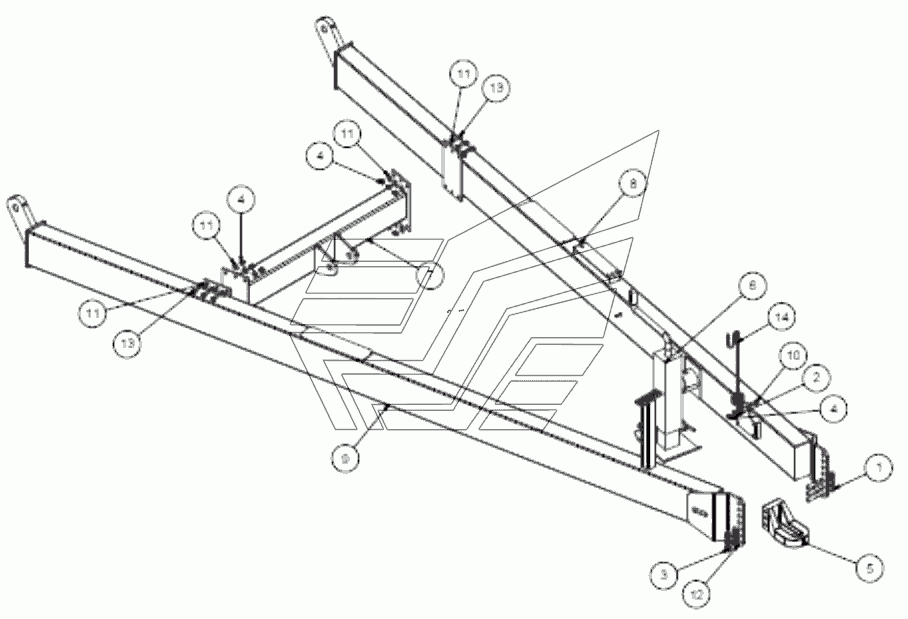

Чертеж сборки сцепного устройства – 815699 ТПР-10. Каталог 2010г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1

Номер детали на чертеже:

1

Шестигранный болт 0.750Nc x 6 длина Gr8

Заводской номер: 00047589 Количество на модель: 3
00047589
3
2

Номер детали на чертеже:

2

ПРОКЛАДКА FLAT 1.5 X 0.531 X 0.25 PL

Заводской номер: 813581 Количество на модель: 1
813581
1
3

Номер детали на чертеже:

3

КОНТРГАЙКА 1СТАЛЬ C75CNC GRC PL

Заводской номер: 813648 Количество на модель: 3
813648
3
4

Номер детали на чертеже:

4

ШЕСТИГР. ГАЙКА 0.500 NC GRC PL

Заводской номер: 813663 Количество на модель: 13
813663
13
5

Номер детали на чертеже:

5

Сцепное устройство

Заводской номер: 814352 Количество на модель: 1
814352
1
6

Номер детали на чертеже:

6

Винтовой домкрат 5 тонн

Заводской номер: 815378 Количество на модель: 1
815378
1
7

Номер детали на чертеже:

7

Поперечина сцепного устройства

Заводской номер: 815700 Количество на модель: 1
815700
1
8

Номер детали на чертеже:

8

Сварная часть сцепного устройства - левая

Заводской номер: 815702 Количество на модель: 1
815702
1
9

Номер детали на чертеже:

9

Сварная часть сцепного устройства - правая

Заводской номер: 815706 Количество на модель: 1
815706
1
10

Номер детали на чертеже:

10

1/2 x 1 1/4 Болт

Заводской номер: 81620 Количество на модель: 1
81620
1
11

Номер детали на чертеже:

11

1/2 S.A.E. Шайба

Заводской номер: 84048 Количество на модель: 24
84048
24
12

Номер детали на чертеже:

12

3/4 SAE плоская шайба, 70

Заводской номер: 84050 Количество на модель: 3
84050
3
13

Номер детали на чертеже:

13

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967274 Количество на модель: 12
967274
12
14

Номер детали на чертеже:

14

ДЕРЖАТЕЛЬ ГУБКОГО МЕТ. ШЛАНГА

Заводской номер: В2363-00 Количество на модель: 1
В2363-00
1
