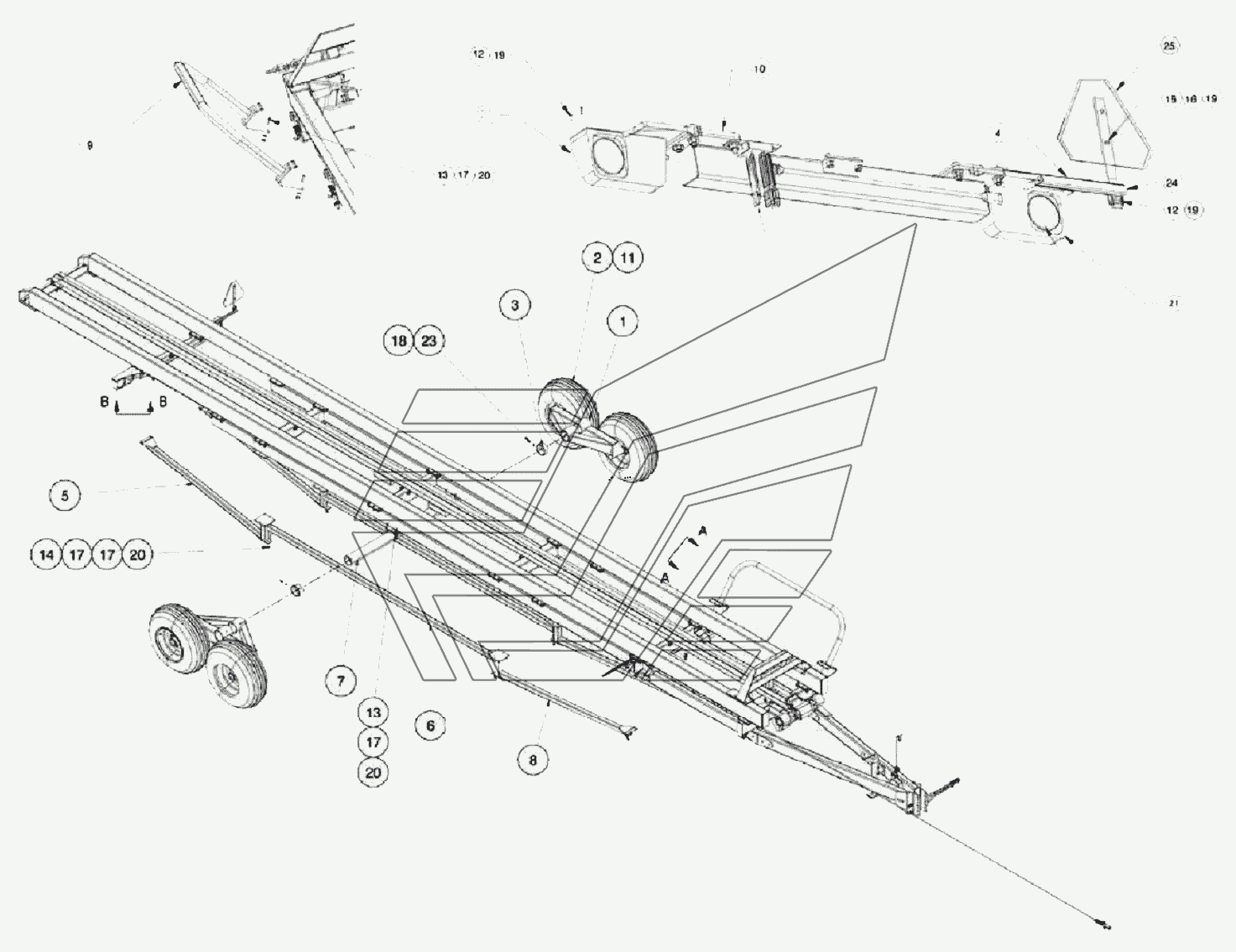

Чертеж сборки узла тележки ТПР-8. Каталог 2010г.

Чертеж гидравлики тележки(Стандартная конфигурация - A8000-04) ТПР-8

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ось в сборе

Заводской номер: В2400-14 Количество на модель: 2
В2400-14
2
2

Номер детали на чертеже:

2

ШИНА В СБОРЕ

Заводской номер: В2700-03 Количество на модель: 4
В2700-03
4
3

Номер детали на чертеже:

3

Ось тандема

Заводской номер: С2407-00 Количество на модель: 2
С2407-00
2
4

Номер детали на чертеже:

4

Держатель знака тихоходное транспортное средство и патрон заднего фонаря

Заводской номер: С2907-00 Количество на модель: 1
С2907-00
1
5

Номер детали на чертеже:

5

СВАРНАЯ ДЕТАЛЬ ЗАДНЕЙ БАЛКИ

Заводской номер: С7035-00 Количество на модель: 2
С7035-00
2
6

Номер детали на чертеже:

6

СВАРНАЯ ДЕТАЛЬ ЦЕНТРАЛЬНОЙ БАЛКИ

Заводской номер: С7036-00 Количество на модель: 2
С7036-00
2
7

Номер детали на чертеже:

7

Сварная балка оси

Заводской номер: 815319 Количество на модель: 1
815319
1
8

Номер детали на чертеже:

8

Передняя сварная распорка

Заводской номер: С8006-00 Количество на модель: 2
С8006-00
2
9

Номер детали на чертеже:

9

Сварной фиксатор рулона

Заводской номер: С8009-00 Количество на модель: 1
С8009-00
1
10

Номер детали на чертеже:

10

ПЛАТА ОСВЕТИТЕЛЬНОГО КРЕПЛЕНИЯ

Заводской номер: INE7045-00 Количество на модель: 1
INE7045-00
1
11

Номер детали на чертеже:

11

9/16 БОЛТ СТУПИЦЫ

Заводской номер: 813653 Количество на модель: 24
813653
24
12

Номер детали на чертеже:

12

1/4x1 Болт

Заводской номер: 81527 Количество на модель: 10
81527
10
13

Номер детали на чертеже:

13

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967274 Количество на модель: 34
967274
34
14

Номер детали на чертеже:

14

ШЕСТИГРАННИК 0.500NC X 3.50 GR 5 PL

Заводской номер: 81629 Количество на модель: 4
81629
4
15

Номер детали на чертеже:

15

1/4x3/4 Болт

Заводской номер: 81525 Количество на модель: 2
81525
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 812624 Количество на модель: 2
812624
2
17

Номер детали на чертеже:

17

1/2 S.A.E. Шайба

Заводской номер: 84048 Количество на модель: 42
84048
42
18

Номер детали на чертеже:

18

Шестигранная гайка

Заводской номер: 948077 Количество на модель: 2
948077
2
19

Номер детали на чертеже:

19

ШЕСТИГР. ГАЙКА 0.25 NC GRB PL

Заводской номер: 81922 Количество на модель: 12
81922
12
20

Номер детали на чертеже:

20

ШЕСТИГР. ГАЙКА 0.500 NC GRC PL

Заводской номер: 813663 Количество на модель: 38
813663
38
21

Номер детали на чертеже:

21

ДВОЙНАЯ ЛАМПА .w/BRAKE RH/H LH/V

Заводской номер: 814196 Количество на модель: 1
814196
1
22

Номер детали на чертеже:

22

ДВОЙНАЯ ЛАМПА w/BRAKE LH/H RHJV

Заводской номер: 814195 Количество на модель: 1
814195
1
23

Номер детали на чертеже:

23

Установочный винт

Заводской номер: 813547 Количество на модель: 2
813547
2
24

Номер детали на чертеже:

24

Монтажная опора со знаком «тихоходное транспортное средство»

Заводской номер: 967075 Количество на модель: 1
967075
1
25

Номер детали на чертеже:

25

Знак «тихоходное транспортное средство»

Заводской номер: 967066 Количество на модель: 1
967066
1
