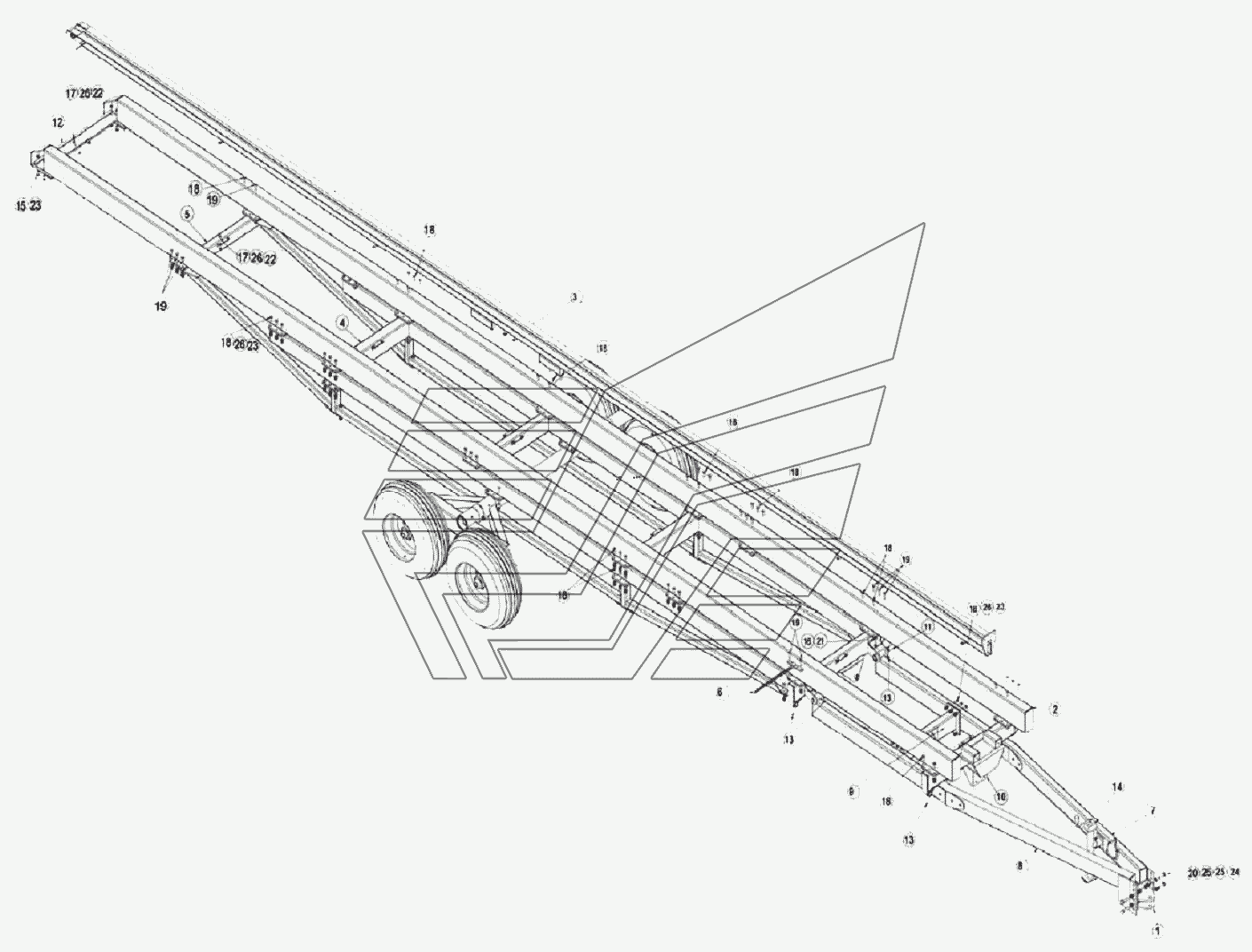

Первоначальной сборки тележки A8000-04 ТПР-8. Каталог 2010г.

Окончательная сборка тележки A8000-04 ТПР-8 Тандем колес ТПР-8

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

СВАРУЗЕЛ КРЕПЛЕНИЯ ТЯГОВОГО КРЮКА

Заводской номер: С2369-00 Количество на модель: 1
С2369-00
1
2

Номер детали на чертеже:

2

НАРУЖНАЯ БАЛКА ТРАНСПОРТЕРА

Заводской номер: С7055-00 Количество на модель: 2
С7055-00
2
3

Номер детали на чертеже:

3

НАГРАВЛЯЮЩАЯ ЦЕПИ

Заводской номер: С7057-01 Количество на модель: 1
С7057-01
1
4

Номер детали на чертеже:

4

Нижняя опорная рама

Заводской номер: С8003-01 Количество на модель: 1
С8003-01
1
5

Номер детали на чертеже:

5

Задняя поперечина

Заводской номер: С8004-01 Количество на модель: 1
С8004-01
1
6

Номер детали на чертеже:

6

СВ. УЗЕЛ ПРЕДОХРАНИТЕЛЬНОЙ ЦЕПИ

Заводской номер: С8010-00 Количество на модель: 1
С8010-00
1
7

Номер детали на чертеже:

7

Левое дышло прицепного устройства

Заводской номер: С8014-00 Количество на модель: 1
С8014-00
1
8

Номер детали на чертеже:

8

Правое дышло прицепного устройства

Заводской номер: С8015-00 Количество на модель: 1
С8015-00
1
9

Номер детали на чертеже:

9

Сварная поперечина прицепного устройства

Заводской номер: С8016-00 Количество на модель: 1
С8016-00
1
10

Номер детали на чертеже:

10

Передняя поперечина

Заводской номер: С8017-01 Количество на модель: 1
С8017-01
1
11

Номер детали на чертеже:

11

ОСЬ ПОДЪЕМНОГО ЦИЛИНДРА 1.25 ДИАМ. C1045CR

Заводской номер: Е2445-00 Количество на модель: 2
Е2445-00
2
12

Номер детали на чертеже:

12

ПЛАТА ПОПЕРЕЧИНЫ ЗАДНЕЙ ЦЕПИ

Заводской номер: INE7003-01 Количество на модель: 1
INE7003-01
1
13

Номер детали на чертеже:

13

МАСЛЕНКА 1/4 NF DRIVEN

Заводской номер: 813646 Количество на модель: 4
813646
4
14

Номер детали на чертеже:

14

Винтовой домкрат

Заводской номер: 813647 Количество на модель: 1
813647
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 812288 Количество на модель: 4
812288
4
16

Номер детали на чертеже:

16

ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL

Заводской номер: 81581 Количество на модель: 2
81581
2
17

Номер детали на чертеже:

17

1/2 x 1 1/4 Болт

Заводской номер: 81620 Количество на модель: 16
81620
16
18

Номер детали на чертеже:

18

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967274 Количество на модель: 78
967274
78
19

Номер детали на чертеже:

19

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967275 Количество на модель: 16
967275
16
20

Номер детали на чертеже:

20

ШЕСТИГРАННИК 0750NC X 2.50GR8 PL

Заводской номер: 813515 Количество на модель: 4
813515
4
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 812363 Количество на модель: 4
812363
4
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 812364 Количество на модель: 16
812364
16
23

Номер детали на чертеже:

23

ШЕСТИГР. ГАЙКА 0.500 NC GRC PL

Заводской номер: 813663 Количество на модель: 98
813663
98
24

Номер детали на чертеже:

24

КОНТРГАЙКА 1СТАЛЬ C75CNC GRC PL

Заводской номер: 813648 Количество на модель: 4
813648
4
25

Номер детали на чертеже:

25

ПРОКЛАДКА FLAT 1.25X0781X0.25 PL

Заводской номер: 813590 Количество на модель: 8
813590
8
26

Номер детали на чертеже:

26

1/2 S.A.E. Шайба

Заводской номер: 84048 Количество на модель: 110
84048
110
