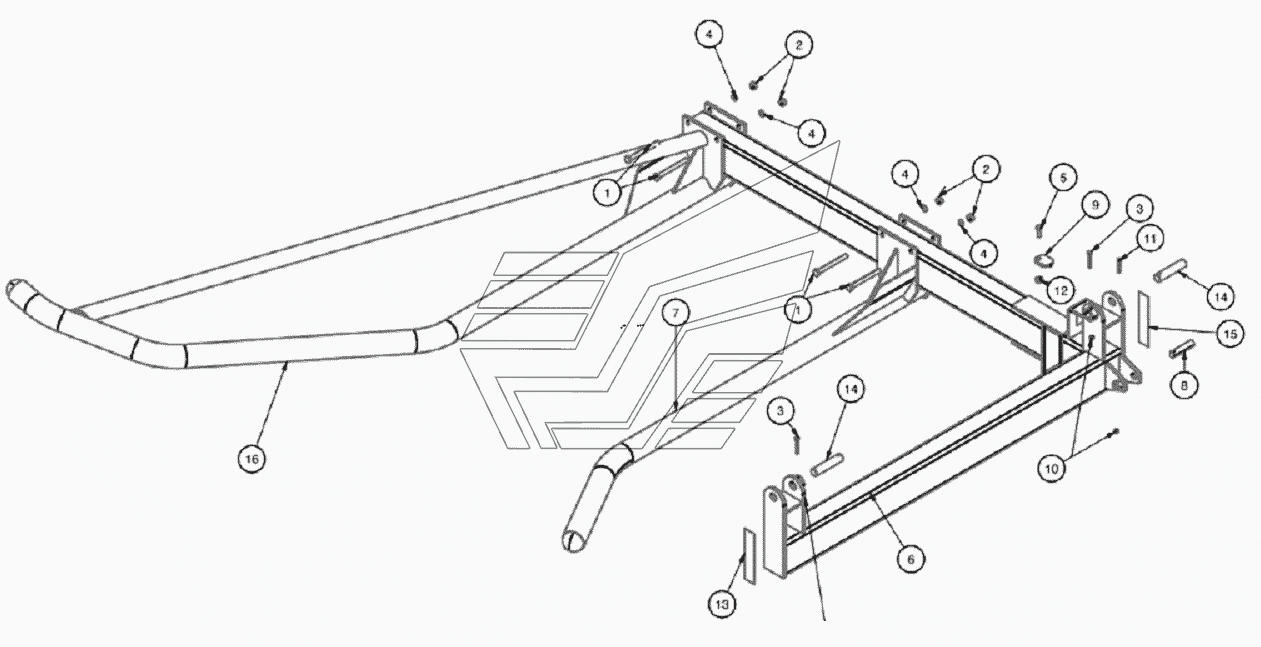

Правосторонний узел загрузочного захвата с дефлектором А2300-87 ТПР-8. Каталог 2010г.

Направляющий валика/цепи A7008-00 ТПР-8 Чертеж вращающего подбирающего захвата RPU правого узла A2400-32 – (опция) ТПР-8

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 812087 Количество на модель: 4
812087
4
2

Номер детали на чертеже:

2

ШЕСТИГР. ГАЙКА 0.625 NC GR5PL

Заводской номер: 813509 Количество на модель: 4
813509
4
3

Номер детали на чертеже:

3

ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL

Заводской номер: 81581 Количество на модель: 2
81581
2
4

Номер детали на чертеже:

4

5/8 Шайба

Заводской номер: 81677 Количество на модель: 4
81677
4
5

Номер детали на чертеже:

5

Болт

Заводской номер: 84277 Количество на модель: 1
84277
1
6

Номер детали на чертеже:

6

Захват

Заводской номер: С2316-00 Количество на модель: 1
С2316-00
1
7

Номер детали на чертеже:

7

Узел левой вилки рулона

Заводской номер: С2329-00 Количество на модель: 1
С2329-00
1
8

Номер детали на чертеже:

8

ОСЬ ЦИЛИНДРА 1.0 ДИАМ. X 4.5

Заводской номер: Е2345-00 Количество на модель: 1
Е2345-00
1
9

Номер детали на чертеже:

9

ЗАМОК ПРЕДОХРАНИТ ЦЕП И ПОДЪЕМНОГО РЫЧАГА

Заводской номер: Е2485-00 Количество на модель: 1
Е2485-00
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 812363 Количество на модель: 3
812363
3
11

Номер детали на чертеже:

11

3/8 X 2 Болт

Заводской номер: 811795 Количество на модель: 1
811795
1
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 812364 Количество на модель: 1
812364
1
13

Номер детали на чертеже:

13

НАКЛЕЙКА ОТРАЖАЮЩАЯ 2 X 9 ЯНТАРНАЯ

Заводской номер: 967055 Количество на модель: 1
967055
1
14

Номер детали на чертеже:

14

ОСЬ ПОДЪЕМНОГО ЦИЛИНДРА 1.25 ДИАМ. C1045CR

Заводской номер: Е2445-00 Количество на модель: 2
Е2445-00
2
15

Номер детали на чертеже:

15

НАКЛЕЙКА ОТРАЖАЮЩАЯ 2 X 9 КРАСНАЯ

Заводской номер: 967053 Количество на модель: 1
967053
1
16

Номер детали на чертеже:

16

Сварная правая вилка с дефлектором

Заводской номер: 83000050 Количество на модель: 1
83000050
1
Направляющий валика/цепи A7008-00 ТПР-8 Чертеж вращающего подбирающего захвата RPU правого узла A2400-32 – (опция) ТПР-8
