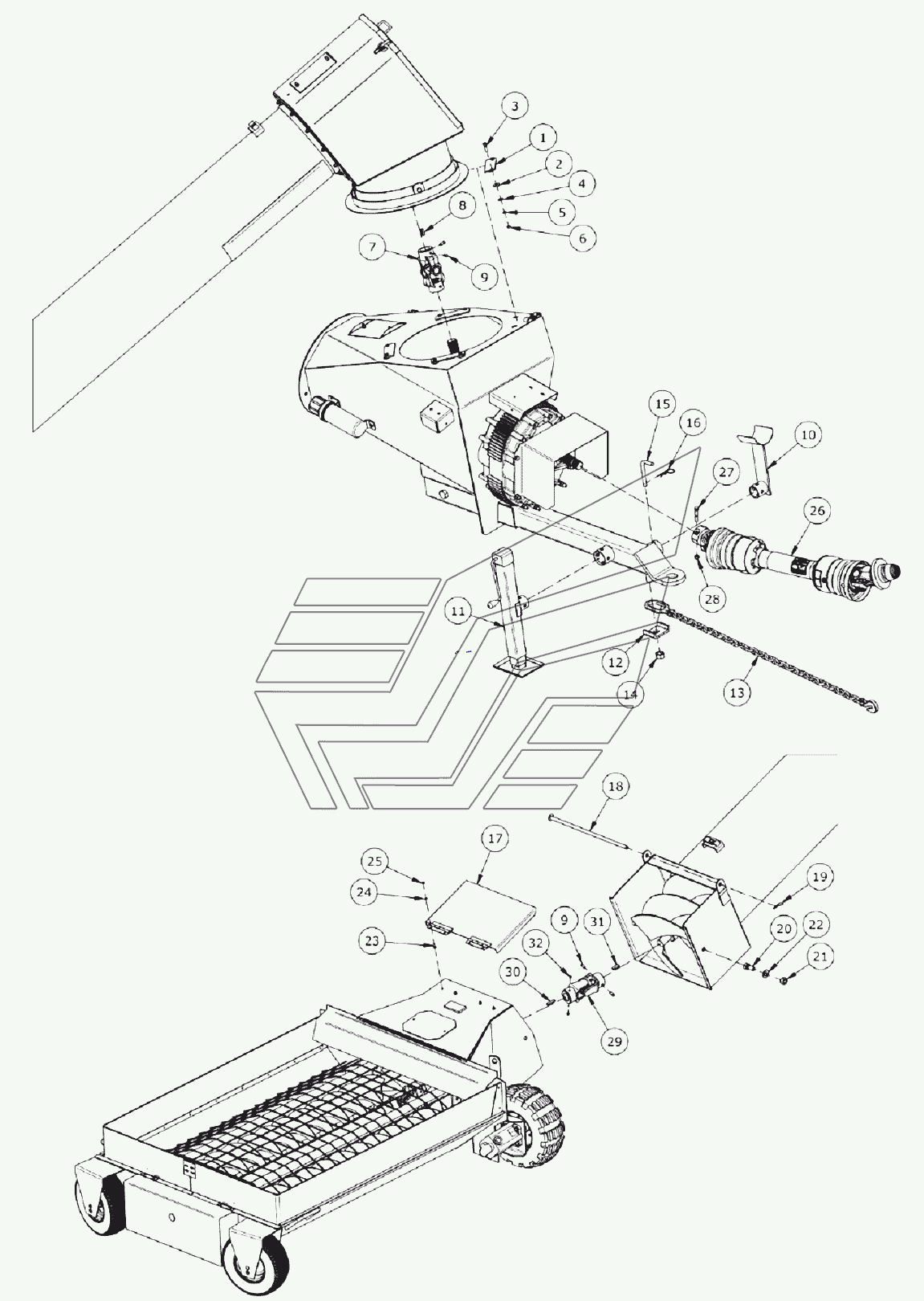

Бункер. Шнек ТШВ-400-23. Каталог 2013г.

Шина в сборе ТШВ-400-23 Схема редуктора приемного бокса ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Зажимная скоба

Заводской номер: 960653 Количество на модель:
960653
2

Номер детали на чертеже:

2

1-1/4 OD 13/32 ID шайба

Заводской номер: 960494 Количество на модель:
960494
3

Номер детали на чертеже:

3

3/8 x 1-1/2 шестигранный болт

Заводской номер: 811792 Количество на модель:
811792
4

Номер детали на чертеже:

4

3/8 Шайба

Заводской номер: 964001 Количество на модель:
964001
5

Номер детали на чертеже:

5

3/8 Шайба

Заводской номер: 81593 Количество на модель:
81593
6

Номер детали на чертеже:

6

3/8 Гайка

Заводской номер: 81592 Количество на модель:
81592
7

Номер детали на чертеже:

7

Универсальное соединение

Заводской номер: 905788 Количество на модель:
905788
8

Номер детали на чертеже:

8

Ключ 3/8dm x 3/8dm x 1-1/4dm

Заводской номер: 909294 Количество на модель:
909294
9

Номер детали на чертеже:

9

3/8 x 3/4 квадратный установочный винт

Заводской номер: 9812378 Количество на модель:
9812378
10

Номер детали на чертеже:

10

Держатель ВОМ

Заводской номер: 905879 Количество на модель:
905879
11

Номер детали на чертеже:

11

Опора

Заводской номер: 909195 Количество на модель:
909195
12

Номер детали на чертеже:

12

Кронштейн цепочки безопасности

Заводской номер: 904580 Количество на модель:
904580
13

Номер детали на чертеже:

13

Крюк и цепочка безопасности в сборе

Заводской номер: 906284 Количество на модель:
906284
14

Номер детали на чертеже:

14

1dm Стопорная гайка

Заводской номер: 967148 Количество на модель:
967148
15

Номер детали на чертеже:

15

Стопорный штифт

Заводской номер: 9108493 Количество на модель:
9108493
16

Номер детали на чертеже:

16

Штифт

Заводской номер: 12779 Количество на модель:
12779
17

Номер детали на чертеже:

17

Крышка цапфы

Заводской номер: 906015 Количество на модель:
906015
18

Номер детали на чертеже:

18

Шарнир крышки цапфы

Заводской номер: 906017 Количество на модель:
906017
19

Номер детали на чертеже:

19

Зажимная скоба штифта #7

Заводской номер: 12780 Количество на модель:
12780
20

Номер детали на чертеже:

20

3/4 x 1-5/8 болт

Заводской номер: 967437 Количество на модель:
967437
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 812365 Количество на модель:
812365
22

Номер детали на чертеже:

22

3/4 SAE плоская шайба, 70

Заводской номер: 84050 Количество на модель:
84050
23

Номер детали на чертеже:

23

1/4x3/4 Болт

Заводской номер: 81525 Количество на модель:
81525
24

Номер детали на чертеже:

24

1/4 Шайба

Заводской номер: 81545 Количество на модель:
81545
25

Номер детали на чертеже:

25

1/4 Гайка

Заводской номер: 81544 Количество на модель:
81544
26

Номер детали на чертеже:

26

Вал ВОМ CV 20/21 шпонка

Заводской номер: F0680 Количество на модель:
F0680
27

Номер детали на чертеже:

27

1/2 x 2 3/4 шестигранный болт

Заводской номер: 81626 Количество на модель:
81626
28

Номер детали на чертеже:

28

Гайка

Заводской номер: 812364 Количество на модель:
812364
29

Номер детали на чертеже:

29

Универсальное соединение 1-1/2dm оба конца со шпоночной канавкой 3/8dm

Заводской номер: 907282 Количество на модель:
907282
30

Номер детали на чертеже:

30

Ключ 3/8dm Sq x 1-3/4dm Lg

Заводской номер: 960705 Количество на модель:
960705
31

Номер детали на чертеже:

31

Ключ 3/8dm x 3/8dm x 1-1/2dm

Заводской номер: 905769 Количество на модель:
905769
32

Номер детали на чертеже:

32

3/8x3/8 Винт

Заводской номер: 988999 Количество на модель:
988999
