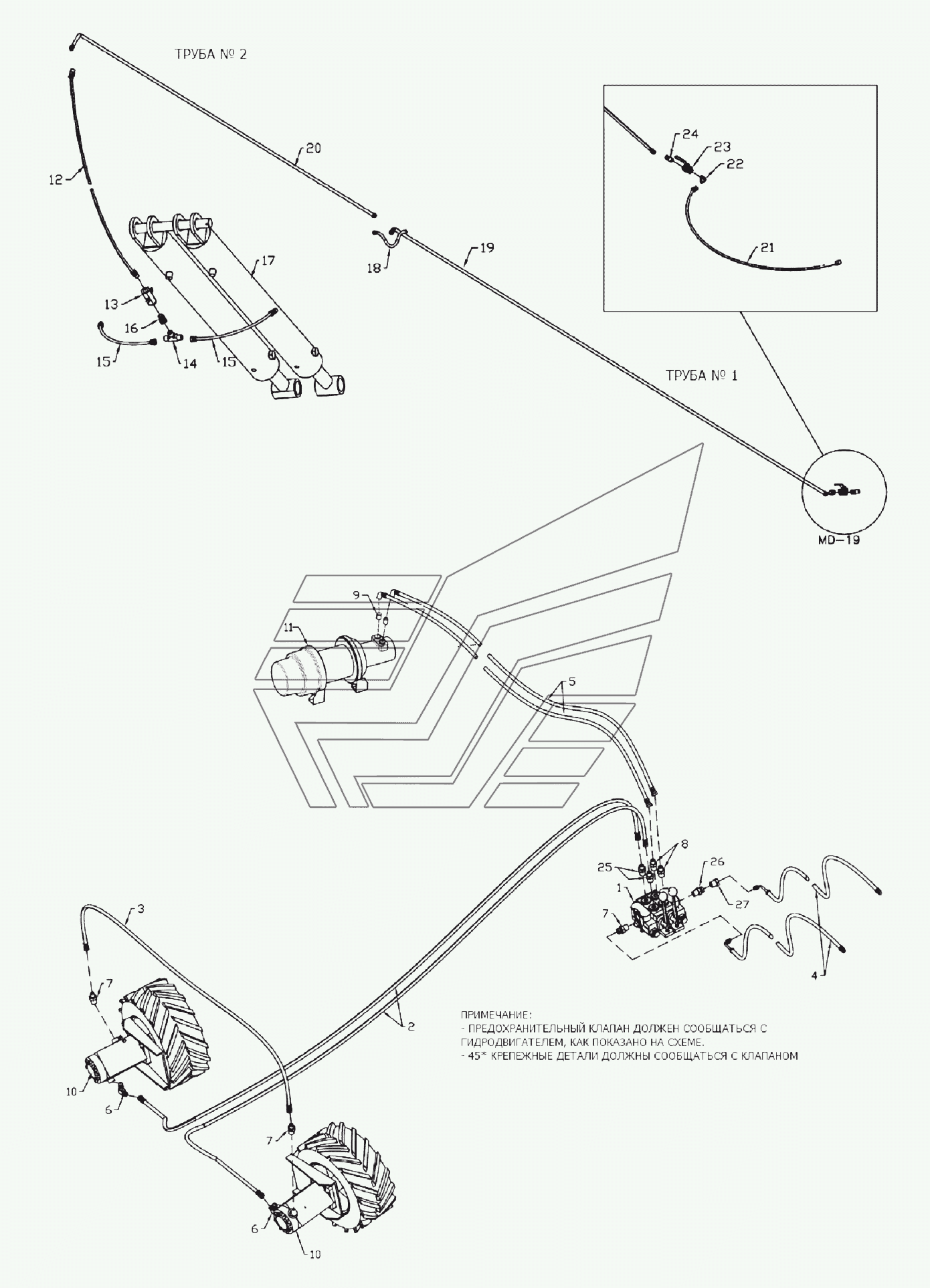

Гидравлическая система ТШВ-400-23. Каталог 2013г.

Редуктор ТШВ-400-23 Схема освещения ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Моноблок 2-х золотникового клапана

Заводской номер: 909983 Количество на модель:
909983
2

Номер детали на чертеже:

2

Гидравлический шланг 1/2dm x 21

Заводской номер: 116850 Количество на модель:
116850
3

Номер детали на чертеже:

3

Гидравлический шланг 1/2dm x 79dm

Заводской номер: 116851 Количество на модель:
116851
4

Номер детали на чертеже:

4

Гидравлический шланг 1/2dm x 79dm

Заводской номер: 116848 Количество на модель:
116848
5

Номер детали на чертеже:

5

Гидравлический шланг 1/2dm x 139dm

Заводской номер: 910494 Количество на модель:
910494
6

Номер детали на чертеже:

6

Наружный изгиб 90grad

Заводской номер: 811960 Количество на модель:
811960
7

Номер детали на чертеже:

7

Наружный адаптер

Заводской номер: 811748 Количество на модель:
811748
8

Номер детали на чертеже:

8

Наружный адаптер

Заводской номер: 886897 Количество на модель:
886897
10

Номер детали на чертеже:

10

Гидравлический двигатель 169-0093-001

Заводской номер: 909193 Количество на модель:
909193
11

Номер детали на чертеже:

11

Гидравлическая лебедка

Заводской номер: 910483 Количество на модель:
910483
12

Номер детали на чертеже:

12

1/2dm x 8' - 6dm Гидравлический шланг

Заводской номер: 116938 Количество на модель:
116938
13

Номер детали на чертеже:

13

1/2 односторонний регулирующий клапан

Заводской номер: 960118 Количество на модель:
960118
14

Номер детали на чертеже:

14

Тройник 7/8dm

Заводской номер: 865341 Количество на модель:
865341
15

Номер детали на чертеже:

15

1/2dm x 12dm Гидрошланг

Заводской номер: 906103 Количество на модель:
906103
16

Номер детали на чертеже:

16

JIC в 1/2 NPT в адаптер «папа-папа»

Заводской номер: 960152 Количество на модель:
960152
17

Номер детали на чертеже:

17

Цилиндр 5.00 x 55.35 w/ 3-1/2dm Вал

Заводской номер: F0664 Количество на модель:
F0664
18

Номер детали на чертеже:

18

1/2 x 18 гидрошланг

Заводской номер: 960162 Количество на модель:
960162
19

Номер детали на чертеже:

19

Гидравлическая труба

Заводской номер: 906104 Количество на модель:
906104
20

Номер детали на чертеже:

20

Гидравлическая труба

Заводской номер: 906105 Количество на модель:
906105
21

Номер детали на чертеже:

21

1/2dm х 120dm Гидрошланг

Заводской номер: 967463 Количество на модель:
967463
22

Номер детали на чертеже:

22

1/2 x 90° наружный изгиб

Заводской номер: 960585 Количество на модель:
960585
23

Номер детали на чертеже:

23

1/2 шаровой клапан

Заводской номер: 960057 Количество на модель:
960057
25

Номер детали на чертеже:

25

Предохранительный наружный адаптер

Заводской номер: 909460 Количество на модель:
909460
26

Номер детали на чертеже:

26

Наружный адаптер

Заводской номер: 909936 Количество на модель:
909936
27

Номер детали на чертеже:

27

Контрольный клапан

Заводской номер: 909935 Количество на модель:
909935
