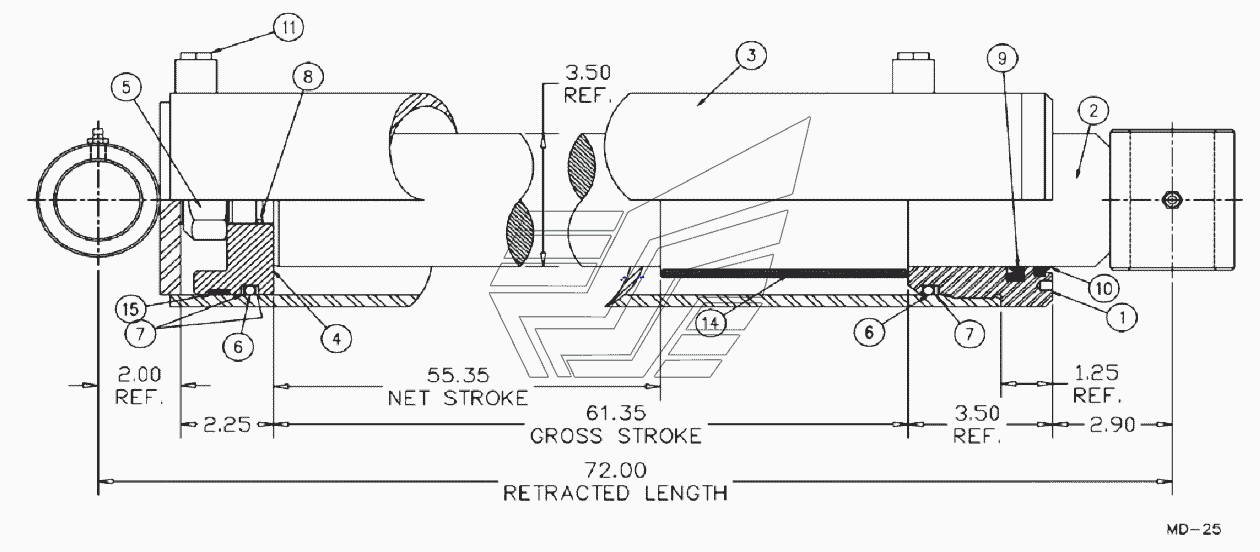

Цилиндр 5.00 x 55.35 ТШВ-400-23. Каталог 2013г.

Схема освещения ТШВ-400-23 ВОМ в сборе ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

5.0 Диаметр. Торцевая крышка

Заводской номер: 25123 Количество на модель:
25123
2

Номер детали на чертеже:

2

Сварная конструкция вала 3.5 OD x 70.00 Lg

Заводской номер: 116817 Количество на модель:
116817
3

Номер детали на чертеже:

3

5.0 диаметр. Сварная конструкция трубы

Заводской номер: 25329 Количество на модель:
25329
4

Номер детали на чертеже:

4

5.0 Диаметр. Поршень

Заводской номер: 116818 Количество на модель:
116818
5

Номер детали на чертеже:

5

Контргайка 1.25 UNF

Заводской номер: 37557 Количество на модель:
37557
6

Номер детали на чертеже:

6

Уплотнительное кольцо 4.50 ID x 5.00 OD x

Заводской номер: 32425 Количество на модель:
32425
7

Номер детали на чертеже:

7

Предохранитель 4.50 ID x 5.00 OD x 0.085

Заводской номер: 33425 Количество на модель:
33425
8

Номер детали на чертеже:

8

Уплотнительное кольцо 1.00 ID x 1.25 OD Buna

Заводской номер: 32214 Количество на модель:
32214
018948
7514 (32214) 7514
Подшипник роликовый конический однорядный
Код: 018948
Артикул: 7514 (32214), 7514
36 в наличии

На складах : 36 шт.

4 шт. Люберцы, Мира ул. 17 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 4 шт. Москва, Варшавское ш. 2 шт. Красногорск 3 шт. Нижний Новгород 2 шт. Нефтекамск 1 шт. Пермь 1 шт. Сабурово
Производитель:
9

Номер детали на чертеже:

9

Кольцевое уплотнение с U-образным сечением 4.25 OD x 3.50 ID x 0.375

Заводской номер: 115130 Количество на модель:
115130
10

Номер детали на чертеже:

10

Грязесъемная манжета 3.50 ID x 4.00 OD x 0.25

Заводской номер: 115129 Количество на модель:
115129
11

Номер детали на чертеже:

11

Заглушка 3/4 MORB Стальная

Заводской номер: 312081 Количество на модель:
312081
12

Номер детали на чертеже:

12

Клеймо гидроцилиндра

Заводской номер: 22370 Количество на модель:
22370
13

Номер детали на чертеже:

13

Контрольная пластина JBI/FK Серийный №

Заводской номер: 105420 Количество на модель:
105420
14

Номер детали на чертеже:

14

Стопорная трубка 6.00 Lg

Заводской номер: 116129 Количество на модель:
116129
15

Номер детали на чертеже:

15

Кольцо износа 5.00 OD x 4.75 ID x 0.500 W

Заводской номер: 314406 Количество на модель:
314406
