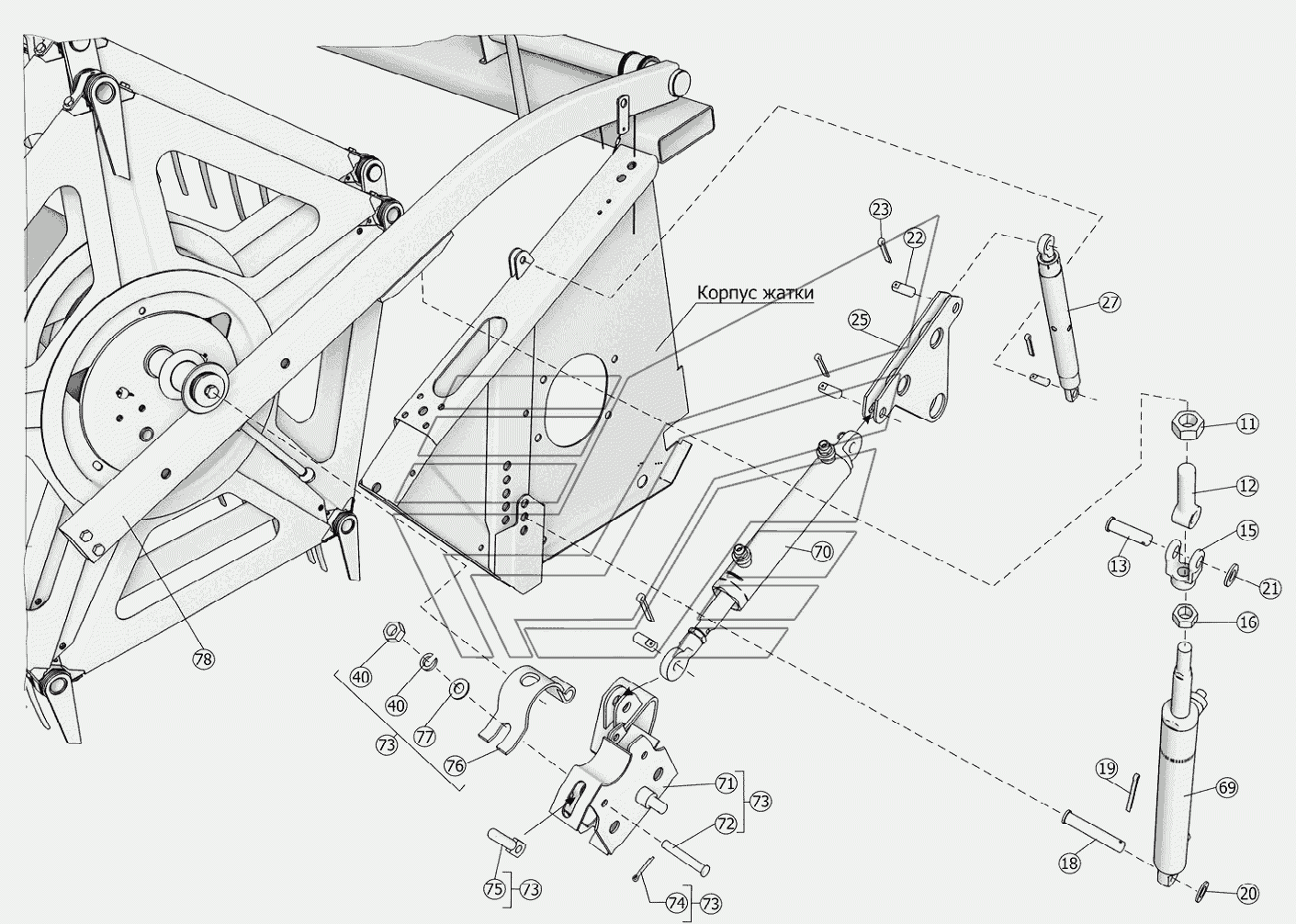

  6. Установка мотовила ЖСУ-701.03.00.000-01. Вид слева

Установка мотовила ЖСУ-701.03.00.000-01. Вид слева ЖСУ-700 "Soyka 700". Каталог 2010г.

Установка мотовила ЖСУ-701.03.00.000-01. Вид справа ЖСУ-700 "Soyka 700" Мотовило ЖСУ-701.03.01.000. Вид справа ЖСУ-700 "Soyka 700"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М10-6H.6.019

Заводской номер: ГайкаМ10-6H.6.019 Количество на модель: 14
ГайкаМ10-6H.6.019
14
2

Номер детали на чертеже:

2

Хомут

Заводской номер: 3518050-15347 Количество на модель: 2
3518050-15347
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 3518050-14172 Количество на модель: 12
3518050-14172
12
4

Номер детали на чертеже:

4

Болт М10-6gx30.88.019

Заводской номер: БолтМ10-6gx30.88.019 Количество на модель: 6
БолтМ10-6gx30.88.019
6
5

Номер детали на чертеже:

5

Фиксатор

Заводской номер: 081.27.00.940 Количество на модель: 1
081.27.00.940
1
6

Номер детали на чертеже:

6

Поводок

Заводской номер: РСМ-10Б.01.01.014А-05 Количество на модель: 1
РСМ-10Б.01.01.014А-05
1
7

Номер детали на чертеже:

7

Трубка

Заводской номер: РСМ-10.01.01.809 Количество на модель: 2
РСМ-10.01.01.809
2
8

Номер детали на чертеже:

8

Шплинт быстросъемный

Заводской номер: 44-60252 Количество на модель: 1
44-60252
1
9

Номер детали на чертеже:

9

Фиксатор

Заводской номер: 081.27.00.930 Количество на модель: 2
081.27.00.930
2
10

Номер детали на чертеже:

10

Мотовило

Заводской номер: ЖСУ-700.03.01.000 Количество на модель: 1
ЖСУ-700.03.01.000
1
11

Номер детали на чертеже:

11

Гайка М20x1,5-6H.6.019

Заводской номер: ГайкаМ20x1,5-6H.6.019 Количество на модель: 2
ГайкаМ20x1,5-6H.6.019
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: 081.27.00.618 Количество на модель: 2
081.27.00.618
2
13

Номер детали на чертеже:

13

Ось 6-16b12x55.35.Ц9хр

Заводской номер: 6-16b12x55.35.Ц9хр Количество на модель: 2
6-16b12x55.35.Ц9хр
2
14

Номер детали на чертеже:

14

Шплинт 4x25.019

Заводской номер: Шплинт4x25.019 Количество на модель: 2
Шплинт4x25.019
2
15

Номер детали на чертеже:

15

Вилка

Заводской номер: 3518090-96001А Количество на модель: 2
3518090-96001А
2
16

Номер детали на чертеже:

16

Гайка М18x1,5-6H.6.019

Заводской номер: ГайкаМ18x1,5-6H.6.019 Количество на модель: 2
ГайкаМ18x1,5-6H.6.019
2
17

Номер детали на чертеже:

17

Гидроцилиндр

Заводской номер: 081.27.09.520 Количество на модель: 1
081.27.09.520
1
18

Номер детали на чертеже:

18

Ось6-20b12x105.35.Ц9Хр

Заводской номер: 6-20b12x105.35.Ц9Хр Количество на модель: 2
6-20b12x105.35.Ц9Хр
2
19

Номер детали на чертеже:

19

Шплинт 4x40.019

Заводской номер: Шплинт4x40.019 Количество на модель: 2
Шплинт4x40.019
2
20

Номер детали на чертеже:

20

Шайба C.20.01.019

Заводской номер: ШайбаC.20.01.019 Количество на модель: 2
ШайбаC.20.01.019
2
21

Номер детали на чертеже:

21

Шайба C.16.01.019

Заводской номер: ШайбаC.16.01.019 Количество на модель: 2
ШайбаC.16.01.019
2
22

Номер детали на чертеже:

22

Палец

Заводской номер: 081.27.00.625 Количество на модель: 8
081.27.00.625
8
23

Номер детали на чертеже:

23

Шплинт 3,2x20.019

Заводской номер: Шплинт3,2x20.019 Количество на модель: 8
Шплинт3,2x20.019
8
24

Номер детали на чертеже:

24

Цилиндр гидравлический специальный ЦГС

Заводской номер: 32.16.000-04 Количество на модель: 1
32.16.000-04
1
25

Номер детали на чертеже:

25

Рычаг

Заводской номер: 081.27.00.160 Количество на модель: 2
081.27.00.160
2
26

Номер детали на чертеже:

26

Шплинт 5x32.019

Заводской номер: Шплинт5x32.019 Количество на модель: 2
Шплинт5x32.019
2
27

Номер детали на чертеже:

27

Тяга

Заводской номер: ЖСУ-701.03.00.300 Количество на модель: 2
ЖСУ-701.03.00.300
2
28

Номер детали на чертеже:

28

Гайка М8-6H.6.019

Заводской номер: ГайкаМ8-6H.6.019 Количество на модель: 2
ГайкаМ8-6H.6.019
2
29

Номер детали на чертеже:

29

Шайба 8Т.65Г.019

Заводской номер: Шайба8Т.65Г.019 Количество на модель: 2
Шайба8Т.65Г.019
2
30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: 081.27.00.478 Количество на модель: 1
081.27.00.478
1
31

Номер детали на чертеже:

31

Болт М8-6gx20.88.019

Заводской номер: БолтМ8-6gx20.88.019 Количество на модель: 2
БолтМ8-6gx20.88.019
2
32

Номер детали на чертеже:

32

Поддержка

Заводской номер: 081.27.00.010 Количество на модель: 1
081.27.00.010
1
33

Номер детали на чертеже:

33

Шайба 10T 65Г019

Заводской номер: Шайба10T65Г019 Количество на модель: 6
Шайба10T65Г019
6
34

Номер детали на чертеже:

34

Болт М10-6gx55.88.019

Заводской номер: БолтМ10-6gx55.88.019 Количество на модель: 4
БолтМ10-6gx55.88.019
4
35

Номер детали на чертеже:

35

Цепь

Заводской номер: 081.27.00.450 Количество на модель: 1
081.27.00.450
1
36

Номер детали на чертеже:

36

Звездочка

Заводской номер: 081.27.00.340 Количество на модель: 1
081.27.00.340
1
37

Номер детали на чертеже:

37

Болт М12-6gx65.88.35.019

Заводской номер: БолтМ12-6gx65.88.35.019 Количество на модель: 1
БолтМ12-6gx65.88.35.019
1
38

Номер детали на чертеже:

38

Звездочка

Заводской номер: 081.27.00.230 Количество на модель: 1
081.27.00.230
1
39

Номер детали на чертеже:

39

Шпонка 10x8x56

Заводской номер: Шпонка10x8x56 Количество на модель: 1
Шпонка10x8x56
1
40

Номер детали на чертеже:

40

Шайба 12Т.65Г. 019

Заводской номер: Шайба12Т.65Г.019 Количество на модель: 6
Шайба12Т.65Г.019
6
41

Номер детали на чертеже:

41

Гайка М12-6H.6.019

Заводской номер: ГайкаМ12-6H.6.019 Количество на модель: 6
ГайкаМ12-6H.6.019
6
42

Номер детали на чертеже:

42

Щиток

Заводской номер: ЖСУ-701.03.00.200 Количество на модель: 1
ЖСУ-701.03.00.200
1
43

Номер детали на чертеже:

43

Шайба 10.01.019

Заводской номер: Шайба10.01.019 Количество на модель: 4
Шайба10.01.019
4
44

Номер детали на чертеже:

44

Гайка специальная

Заводской номер: 54-2-157-01 Количество на модель: 2
54-2-157-01
2
45

Номер детали на чертеже:

45

Кожух

Заводской номер: ЖСУ-701.03.00.100 Количество на модель: 1
ЖСУ-701.03.00.100
1
46

Номер детали на чертеже:

46

Болт М8-6gx16.88.019

Заводской номер: БолтМ8-6gx16.88.019 Количество на модель: 1
БолтМ8-6gx16.88.019
1
47

Номер детали на чертеже:

47

Шайба

Заводской номер: 101.03.00.405 Количество на модель: 1
101.03.00.405
1
48

Номер детали на чертеже:

48

Шайба

Заводской номер: 101.03.00.406 Количество на модель: 1
101.03.00.406
1
49

Номер детали на чертеже:

49

Втулка

Заводской номер: 081.27.00.822 Количество на модель: 1
081.27.00.822
1
50

Номер детали на чертеже:

50

Болт М6-6gx25.88.019

Заводской номер: БолтМ6-6gx25.88.019 Количество на модель: 1
БолтМ6-6gx25.88.019
1
51

Номер детали на чертеже:

51

Гайка М6-6H.6.019

Заводской номер: ГайкаМ6-6H.6.019 Количество на модель: 3
ГайкаМ6-6H.6.019
3
52

Номер детали на чертеже:

52

Звездочка

Заводской номер: РСМ-10.10.30.012А-03 Количество на модель: 1
РСМ-10.10.30.012А-03
1
53

Номер детали на чертеже:

53

Звездочка

Заводской номер: 081.27.00.660 Количество на модель: 1
081.27.00.660
1
54

Номер детали на чертеже:

54

Растяжка

Заводской номер: 081.27.00.480 Количество на модель: 1
081.27.00.480
1
55

Номер детали на чертеже:

55

Шплинт 3,2x36.019

Заводской номер: Шплинт3,2x36.019 Количество на модель: 1
Шплинт3,2x36.019
1
56

Номер детали на чертеже:

56

Гайки М20x1,5-6Н.6.019

Заводской номер: ГайкиМ20x1,5-6Н.6.019 Количество на модель: 1
ГайкиМ20x1,5-6Н.6.019
1
57

Номер детали на чертеже:

57

Ось

Заводской номер: 081.27.00.624 Количество на модель: 1
081.27.00.624
1
58

Номер детали на чертеже:

58

Кронштейн

Заводской номер: 081.27.00.545 Количество на модель: 1
081.27.00.545
1
59

Номер детали на чертеже:

59

Преобразователь первичный

Заводской номер: ПрП-1А17МО.082.021ТУ Количество на модель: 1
ПрП-1А17МО.082.021ТУ
1
60

Номер детали на чертеже:

60

Шайба 6T.65Г.019

Заводской номер: Шайба6T.65Г.019 Количество на модель: 2
Шайба6T.65Г.019
2
61

Номер детали на чертеже:

61

Шайба C 6.01.08кп.019

Заводской номер: ШайбаC6.01.08кп.019 Количество на модель: 2
ШайбаC6.01.08кп.019
2
62

Номер детали на чертеже:

62

Болт M6x20.46.019

Заводской номер: БолтM6x20.46.019 Количество на модель: 2
БолтM6x20.46.019
2
63

Номер детали на чертеже:

63

Шайба 12x2.01.019

Заводской номер: Шайба12x2.01.019 Количество на модель: 4
Шайба12x2.01.019
4
64

Номер детали на чертеже:

64

Ось6-10b12x36.35.Ц9хр

Заводской номер: 6-10b12x36.35.Ц9хр Количество на модель: 1
6-10b12x36.35.Ц9хр
1
65

Номер детали на чертеже:

65

Шплинт 3,2x16.019

Заводской номер: Шплинт3,2x16.019 Количество на модель: 1
Шплинт3,2x16.019
1
66

Номер детали на чертеже:

66

Ползун

Заводской номер: РСМ-081.27.00.370 Количество на модель: 1
РСМ-081.27.00.370
1
67

Номер детали на чертеже:

67

Болт М12-6gx60.88.019

Заводской номер: БолтМ12-6gx60.88.019 Количество на модель: 4
БолтМ12-6gx60.88.019
4
68

Номер детали на чертеже:

68

Гидромотор

Заводской номер: 081.27.09.540 Количество на модель: 1
081.27.09.540
1
69

Номер детали на чертеже:

69

Гидроцилиндр

Заводской номер: 081.27.09.530 Количество на модель: 1
081.27.09.530
1
70

Номер детали на чертеже:

70

Гидроцилиндр

Заводской номер: 081.27.09.510 Количество на модель: 1
081.27.09.510
1
71

Номер детали на чертеже:

71

Ползун левый

Заводской номер: 081.27.00.360 Количество на модель: 1
081.27.00.360
1
72

Номер детали на чертеже:

72

Ось 6-10 b12x65.35.Ц9хр

Заводской номер: 6-10b12x65.35.Ц9хр Количество на модель: 2
6-10b12x65.35.Ц9хр
2
73

Номер детали на чертеже:

73

Ползун

Заводской номер: 081.27.00.350 Количество на модель: 1
081.27.00.350
1
74

Номер детали на чертеже:

74

Шплинт 2,5x16.019

Заводской номер: Шплинт2,5x16.019 Количество на модель: 2
Шплинт2,5x16.019
2
75

Номер детали на чертеже:

75

Болт

Заводской номер: 10.27.01.604 Количество на модель: 1
10.27.01.604
1
76

Номер детали на чертеже:

76

Хомут верхний

Заводской номер: 3518050-14173 Количество на модель: 1
3518050-14173
1
77

Номер детали на чертеже:

77

Шайба С.12х2.01.019

Заводской номер: ШайбаС.12х2.01.019 Количество на модель: 1
ШайбаС.12х2.01.019
1
78

Номер детали на чертеже:

78

Поддержка

Заводской номер: 081.27.00.010-01 Количество на модель: 1
081.27.00.010-01
1
Установка мотовила ЖСУ-701.03.00.000-01. Вид справа ЖСУ-700 "Soyka 700" Мотовило ЖСУ-701.03.01.000. Вид справа ЖСУ-700 "Soyka 700"
Вернуться в раздел каталога
