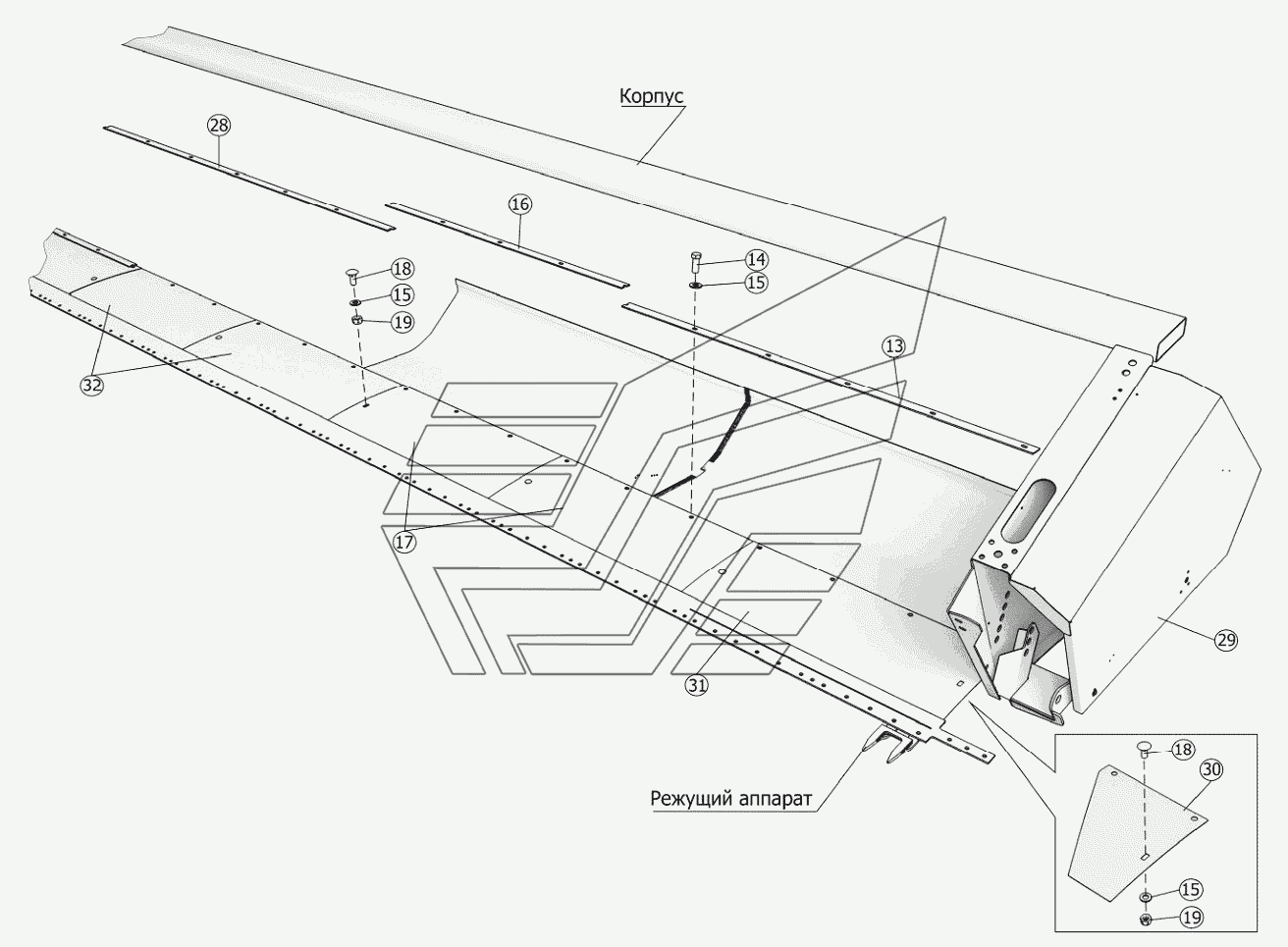

Установка щитков ЖСУ-700.11.00.000Б. Левая сторона ЖСУ-700 "Soyka 700". Каталог 2010г.

Установка щитков ЖСУ-700.11.00.000Б. Правая сторона ЖСУ-700 "Soyka 700" Щит правый ЖСУ-701.11.02.010А ЖСУ-700 "Soyka 700"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Щит правый

Заводской номер: ЖСУ-701.11.02.010А Количество на модель: 1
ЖСУ-701.11.02.010А
1
2

Номер детали на чертеже:

2

Болт М8-6gx20.88.35.019

Заводской номер: БолтМ8-6gx20.88.35.019 Количество на модель: 2
БолтМ8-6gx20.88.35.019
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: РСМ-10.04.13.422 Количество на модель: 2
РСМ-10.04.13.422
2
4

Номер детали на чертеже:

4

Шайба C 10х2.01.019

Заводской номер: ШайбаC10х2.01.019 Количество на модель: 4
ШайбаC10х2.01.019
4
5

Номер детали на чертеже:

5

Шплинт

Заводской номер: 081.27.00.663 Количество на модель: 1
081.27.00.663
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 081.27.00.442 Количество на модель: 1
081.27.00.442
1
7

Номер детали на чертеже:

7

Шайба 8Т.65Г.019

Заводской номер: Шайба8Т.65Г.019 Количество на модель: 1
Шайба8Т.65Г.019
1
8

Номер детали на чертеже:

8

Гайка М8-6H.6.019

Заводской номер: ГайкаМ8-6H.6.019 Количество на модель: 2
ГайкаМ8-6H.6.019
2
9

Номер детали на чертеже:

9

Стопор

Заводской номер: 081.27.00.970 Количество на модель: 2
081.27.00.970
2
10

Номер детали на чертеже:

10

Болт M8x25.46.019

Заводской номер: БолтM8x25.46.019 Количество на модель: 4
БолтM8x25.46.019
4
11

Номер детали на чертеже:

11

Шайба C.8.01.019

Заводской номер: ШайбаC.8.01.019 Количество на модель: 4
ШайбаC.8.01.019
4
12

Номер детали на чертеже:

12

Шестигранная гайка М8

Заводской номер: ГайкаМ8 Количество на модель: 4
ГайкаМ8
4
13

Номер детали на чертеже:

13

Накладка

Заводской номер: ЖСУ-701.11.00.407 Количество на модель: 1
ЖСУ-701.11.00.407
1
14

Номер детали на чертеже:

14

Болт М10-6gx25.88.35.019

Заводской номер: БолтМ10-6gx25.88.35.019 Количество на модель: 25
БолтМ10-6gx25.88.35.019
25
15

Номер детали на чертеже:

15

Шайба C.10.01.019

Заводской номер: ШайбаC.10.01.019 Количество на модель: 34
ШайбаC.10.01.019
34
16

Номер детали на чертеже:

16

Накладка

Заводской номер: ЖСУ-701.11.00.408 Количество на модель: 2
ЖСУ-701.11.00.408
2
17

Номер детали на чертеже:

17

Днище

Заводской номер: ЖСУ-701.11.00.020Б Количество на модель: 4
ЖСУ-701.11.00.020Б
4
18

Номер детали на чертеже:

18

Болт М10x25.46.019

Заводской номер: БолтМ10x25.46.019 Количество на модель: 9
БолтМ10x25.46.019
9
19

Номер детали на чертеже:

19

Гайка М10

Заводской номер: ГайкаМ10 Количество на модель: 9
ГайкаМ10
9
20

Номер детали на чертеже:

20

Днище

Заводской номер: ЖСУ-701.11.00.010Б-01 Количество на модель: 1
ЖСУ-701.11.00.010Б-01
1
21

Номер детали на чертеже:

21

Гайка М6-6H.6.019

Заводской номер: ГайкаМ6-6H.6.019 Количество на модель: 2
ГайкаМ6-6H.6.019
2
22

Номер детали на чертеже:

22

Шайба 6T.65Г.019

Заводской номер: Шайба6T.65Г.019 Количество на модель: 2
Шайба6T.65Г.019
2
23

Номер детали на чертеже:

23

Шайба C 6.01.08кп.019

Заводской номер: ШайбаC6.01.08кп.019 Количество на модель: 8
ШайбаC6.01.08кп.019
8
24

Номер детали на чертеже:

24

Фиксатор

Заводской номер: А37.02.022 Количество на модель: 2
А37.02.022
2
25

Номер детали на чертеже:

25

Винт B.М6-6gx30.48.019

Заводской номер: ВинтB.М6-6gx30.48.019 Количество на модель: 2
ВинтB.М6-6gx30.48.019
2
26

Номер детали на чертеже:

26

Стержень

Заводской номер: 081.27.00.623 Количество на модель: 4
081.27.00.623
4
27

Номер детали на чертеже:

27

Шплинт 3,2x16.019

Заводской номер: Шплинт3,2x16.019 Количество на модель: 8
Шплинт3,2x16.019
8
28

Номер детали на чертеже:

28

Накладка

Заводской номер: ЖСУ-701.11.00.408-01 Количество на модель: 1
ЖСУ-701.11.00.408-01
1
29

Номер детали на чертеже:

29

Щит левый

Заводской номер: ЖСУ-701.11.01.010А Количество на модель: 1
ЖСУ-701.11.01.010А
1
30

Номер детали на чертеже:

30

Щиток

Заводской номер: ЖСУ-701.11.00.405А Количество на модель: 2
ЖСУ-701.11.00.405А
2
31

Номер детали на чертеже:

31

Днище

Заводской номер: ЖСУ-701.11.00.010Б Количество на модель: 1
ЖСУ-701.11.00.010Б
1
32

Номер детали на чертеже:

32

Днище

Заводской номер: ЖСУ-701.11.00.030Б Количество на модель: 2
ЖСУ-701.11.00.030Б
2
