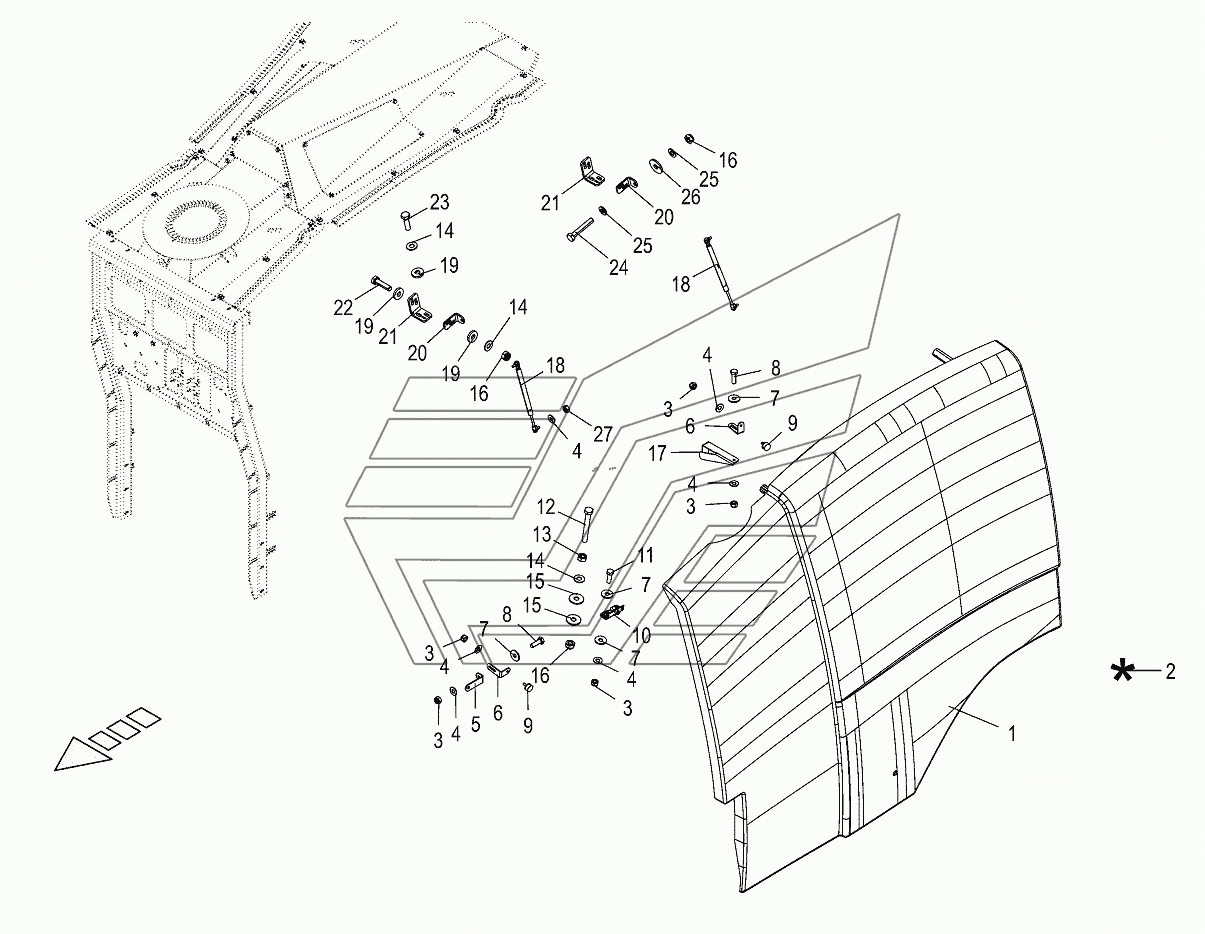

Engine guards BIG-M-420. Каталог 2016г.

Panelling frame/Cladding-front top BIG-M-420 Panelling frame/Cladding-back top BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Engine guard left

Заводской номер: 200170820 Количество на модель: 1
200170820
1
1

Номер детали на чертеже:

1

Engine guard right

Заводской номер: 200170830 Количество на модель: 1
200170830
1
2

Номер детали на чертеже:

2

Repairing set for plastics- beige

Заводской номер: 009403750 Количество на модель: 1
009403750
1
2

Номер детали на чертеже:

2

Repairing set for plastics-green

Заводской номер: 270063970 Количество на модель: 1
270063970
1
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
5

Номер детали на чертеже:

5

Pad support front

Заводской номер: 200169300 Количество на модель: 2
200169300
2
6

Номер детали на чертеже:

6

Buffer holder

Заводской номер: 200154490 Количество на модель: 4
200154490
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009106030 Количество на модель:
009106030
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009002590 Количество на модель:
009002590
9

Номер детали на чертеже:

9

Rubber pad

Заводской номер: 009242270 Количество на модель: 4
009242270
4
10

Номер детали на чертеже:

10

Gate lock

Заводской номер: 009389841 Количество на модель: 2
009389841
2
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
13

Номер детали на чертеже:

13

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
15

Номер детали на чертеже:

15

Washer

Заводской номер: 900001210 Количество на модель:
900001210
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
17

Номер детали на чертеже:

17

Pad support rear, left

Заводской номер: 200169310 Количество на модель: 1
200169310
1
17

Номер детали на чертеже:

17

Pad support rear, right

Заводской номер: 200169320 Количество на модель: 1
200169320
1
18

Номер детали на чертеже:

18

Gas spring

Заводской номер: 009400200 Количество на модель: 4
009400200
4
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009103611 Количество на модель:
009103611
20

Номер детали на чертеже:

20

Supporting angle

Заводской номер: 002329071 Количество на модель: 4
002329071
4
21

Номер детали на чертеже:

21

Fastening bracket long

Заводской номер: 200168550 Количество на модель: 4
200168550
4
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006390 Количество на модель:
009006390
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009104140 Количество на модель:
009104140
26

Номер детали на чертеже:

26

Washer

Заводской номер: 009103530 Количество на модель:
009103530
27

Номер детали на чертеже:

27

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
