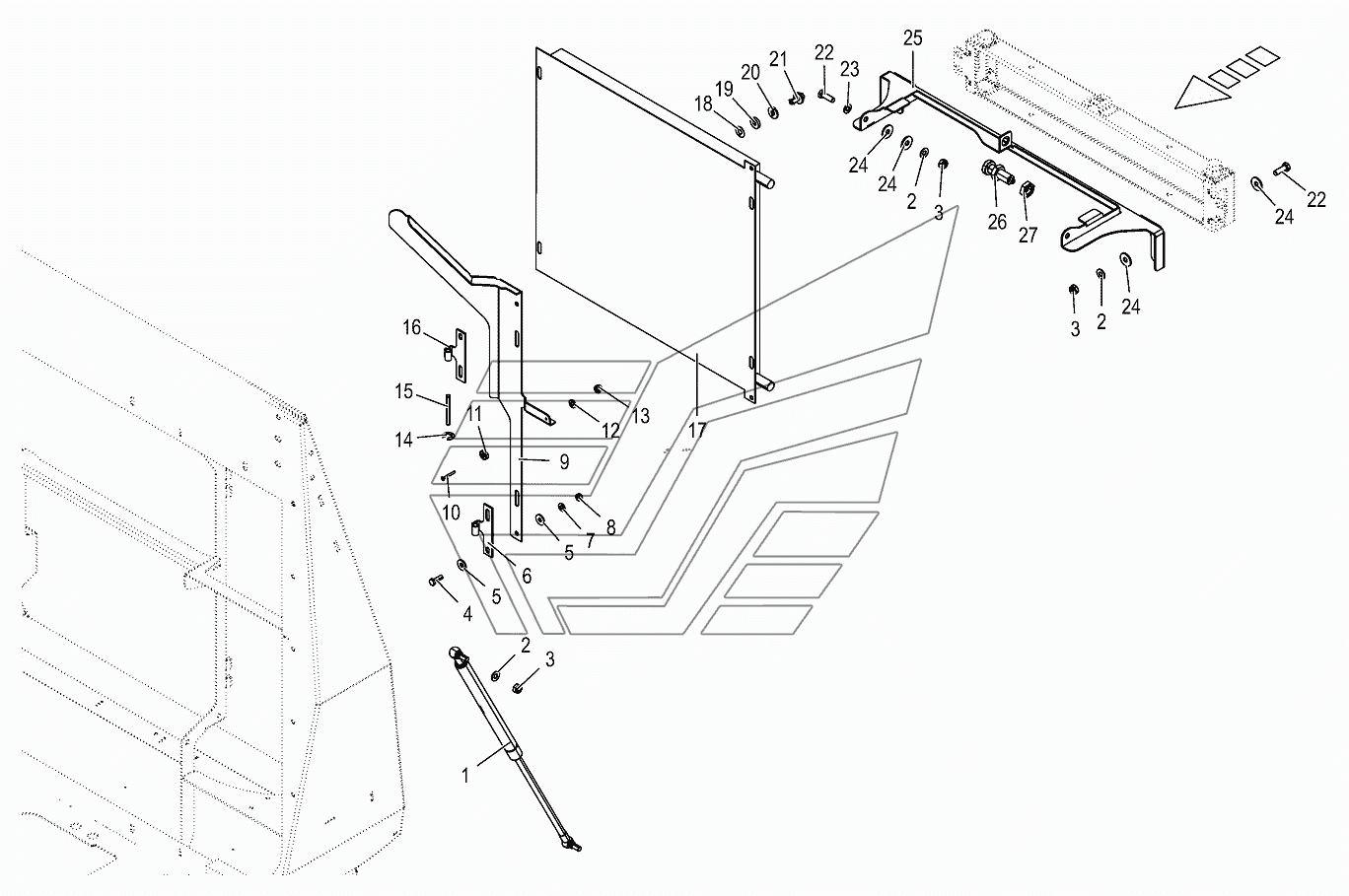

Condenser for air conditioner-swivel unit BIG-M-420. Каталог 2016г.

Condenser for air conditioner-mounting parts BIG-M-420 Passive rotor BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Gas spring

Заводской номер: 270116380 Количество на модель: 1
270116380
1
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009106030 Количество на модель:
009106030
6

Номер детали на чертеже:

6

Hinge angle bottom

Заводской номер: 200166930 Количество на модель: 1
200166930
1
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Baffle

Заводской номер: 200169530 Количество на модель: 1
200169530
1
10

Номер детали на чертеже:

10

Countersunkscrew

Заводской номер: 009043321 Количество на модель:
009043321
11

Номер детали на чертеже:

11

Magnet

Заводской номер: 270126890 Количество на модель: 1
270126890
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009103250 Количество на модель:
009103250
13

Номер детали на чертеже:

13

Locknut

Заводской номер: 009087180 Количество на модель:
009087180
14

Номер детали на чертеже:

14

Lock washer

Заводской номер: 009115900 Количество на модель: 4
009115900
4
15

Номер детали на чертеже:

15

Axle

Заводской номер: 002232221 Количество на модель: 2
002232221
2
16

Номер детали на чертеже:

16

Hinge angle top

Заводской номер: 200166950 Количество на модель: 1
200166950
1
17

Номер детали на чертеже:

17

Condenser for air conditioner

Заводской номер: 009401110 Количество на модель: 1
009401110
1
18

Номер детали на чертеже:

18

Retaining washer

Заводской номер: 009242510 Количество на модель: 1
009242510
1
19

Номер детали на чертеже:

19

Rubber ring

Заводской номер: 270065190 Количество на модель: 1
270065190
1
20

Номер детали на чертеже:

20

Retainer plate

Заводской номер: 270065180 Количество на модель: 1
270065180
1
21

Номер детали на чертеже:

21

Locking spigot

Заводской номер: 009242460 Количество на модель: 1
009242460
1
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009104140 Количество на модель:
009104140
24

Номер детали на чертеже:

24

Washer

Заводской номер: 900001210 Количество на модель:
900001210
25

Номер детали на чертеже:

25

Support Diesel radiator

Заводской номер: 200170970 Количество на модель: 1
200170970
1
26

Номер детали на чертеже:

26

Stop bolt

Заводской номер: 270054180 Количество на модель: 1
270054180
1
27

Номер детали на чертеже:

27

Hex nut-low form

Заводской номер: 900013960 Количество на модель:
900013960
