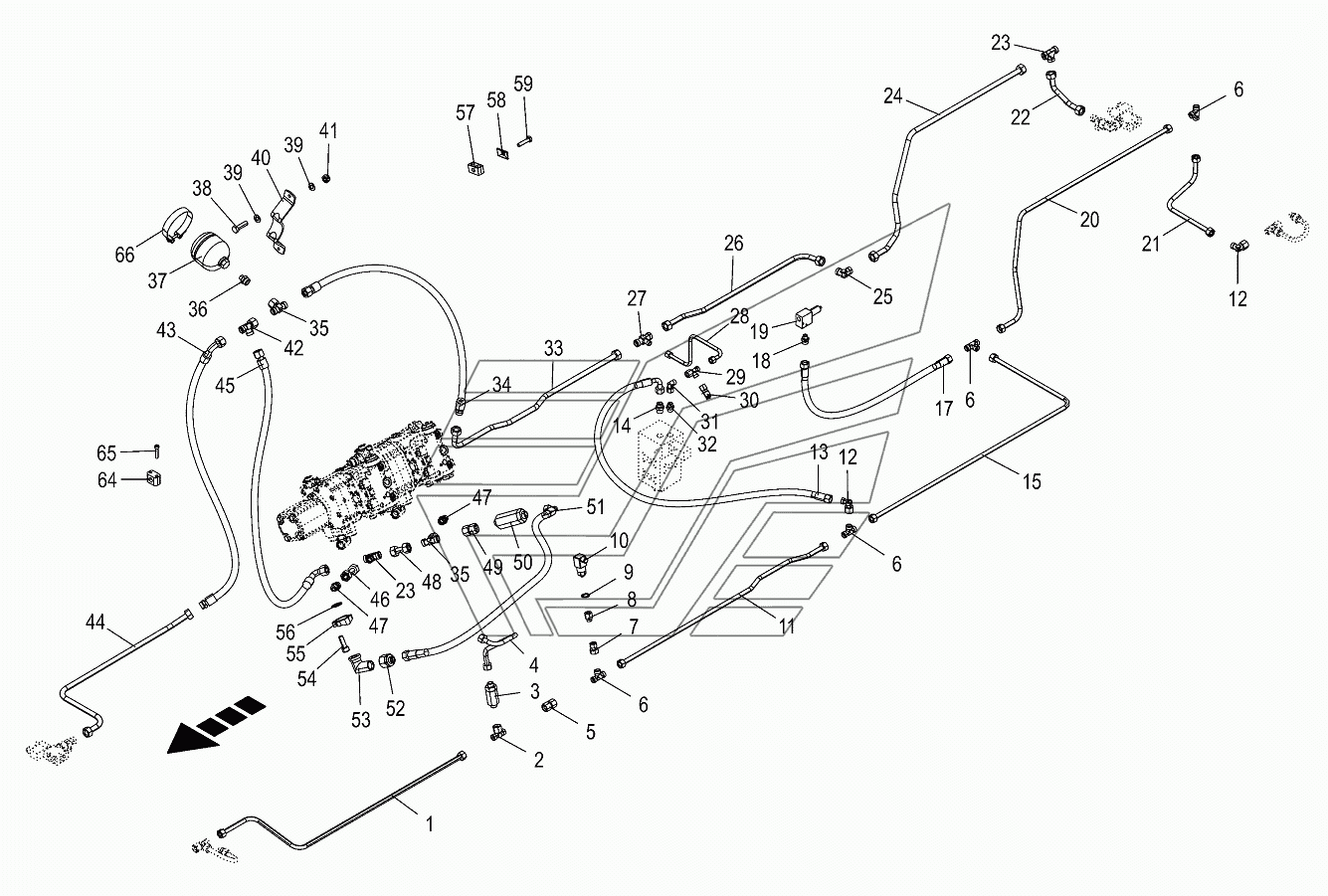

Hydr.ground drive/pressure oil line-middle BIG-M-420. Каталог 2016г.

Hydr.ground drive/pressure oil line-front BIG-M-420 Hydr.ground drive/pressure oil line-rear BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335840 Количество на модель: 1
002335840
1
2

Номер детали на чертеже:

2

T connector

Заводской номер: 009209500 Количество на модель: 1
009209500
1
3

Номер детали на чертеже:

3

High pressure filter

Заводской номер: 009191690 Количество на модель: 1
009191690
1
4

Номер детали на чертеже:

4

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002337210 Количество на модель: 1
002337210
1
5

Номер детали на чертеже:

5

Double nipple

Заводской номер: 002307440 Количество на модель: 1
002307440
1
6

Номер детали на чертеже:

6

T-connector

Заводской номер: 009210731 Количество на модель: 4
009210731
4
7

Номер детали на чертеже:

7

Reducer fitting

Заводской номер: 270062710 Количество на модель: 1
270062710
1
8

Номер детали на чертеже:

8

Unscrewing connection

Заводской номер: 009199550 Количество на модель: 1
009199550
1
9

Номер детали на чертеже:

9

Gasket ring

Заводской номер: 009377171 Количество на модель: 1
009377171
1
10

Номер детали на чертеже:

10

Pressure switch-on

Заводской номер: 200804010 Количество на модель: 1
200804010
1
11

Номер детали на чертеже:

11

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200291050 Количество на модель: 1
200291050
1
12

Номер детали на чертеже:

12

Angle lug

Заводской номер: 009210651 Количество на модель: 2
009210651
2
13

Номер детали на чертеже:

13

High pressure hose line

Заводской номер: 009209822 Количество на модель: 1
009209822
1
14

Номер детали на чертеже:

14

Male connector

Заводской номер: 009209111 Количество на модель: 1
009209111
1
15

Номер детали на чертеже:

15

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002332410 Количество на модель: 1
002332410
1
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 009210352 Количество на модель: 1
009210352
1
18

Номер детали на чертеже:

18

Male connector

Заводской номер: 009197611 Количество на модель: 1
009197611
1
19

Номер детали на чертеже:

19

Pressure control valve

Заводской номер: 270025390 Количество на модель: 1
270025390
1
20

Номер детали на чертеже:

20

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200131680 Количество на модель: 1
200131680
1
21

Номер детали на чертеже:

21

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150210 Количество на модель: 1
200150210
1
22

Номер детали на чертеже:

22

Hyd.-line

Заводской номер: 200191330 Количество на модель: 1
200191330
1
23

Номер детали на чертеже:

23

T-connector

Заводской номер: 009211750 Количество на модель: 2
009211750
2
24

Номер детали на чертеже:

24

Hyd.-line

Заводской номер: 200191270 Количество на модель: 1
200191270
1
25

Номер детали на чертеже:

25

Elbow union

Заводской номер: 009211720 Количество на модель: 1
009211720
1
26

Номер детали на чертеже:

26

Hyd.-line

Заводской номер: 200191260 Количество на модель: 1
200191260
1
27

Номер детали на чертеже:

27

T-reduction

Заводской номер: 270039750 Количество на модель: 1
270039750
1
28

Номер детали на чертеже:

28

Hyd.-line

Заводской номер: 200191300 Количество на модель: 1
200191300
1
29

Номер детали на чертеже:

29

Adjustable L connection

Заводской номер: 009210791 Количество на модель: 1
009210791
1
30

Номер детали на чертеже:

30

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель: 1
009208680
1
31

Номер детали на чертеже:

31

Angle lug

Заводской номер: 009210671 Количество на модель: 1
009210671
1
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 009209011 Количество на модель: 1
009209011
1
33

Номер детали на чертеже:

33

Hydraulic line

Заводской номер: 200191250 Количество на модель: 1
200191250
1
34

Номер детали на чертеже:

34

Hyd. hose

Заводской номер: 270176110 Количество на модель: 1
270176110
1
35

Номер детали на чертеже:

35

T connector

Заводской номер: 900000320 Количество на модель: 2
900000320
2
36

Номер детали на чертеже:

36

Male connector

Заводской номер: 009211440 Количество на модель: 1
009211440
1
37

Номер детали на чертеже:

37

Pressure accumulator

Заводской номер: 009196070 Количество на модель: 1
009196070
1
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
39

Номер детали на чертеже:

39

Washer

Заводской номер: 009104140 Количество на модель:
009104140
40

Номер детали на чертеже:

40

Accumulator support

Заводской номер: 002312090 Количество на модель: 1
002312090
1
41

Номер детали на чертеже:

41

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
42

Номер детали на чертеже:

42

Adjustable L connection

Заводской номер: 009212380 Количество на модель: 1
009212380
1
43

Номер детали на чертеже:

43

Hyd. hose

Заводской номер: 270168780 Количество на модель: 1
270168780
1
44

Номер детали на чертеже:

44

Hydraulic line

Заводской номер: 200191240 Количество на модель: 1
200191240
1
45

Номер детали на чертеже:

45

Hyd. hose

Заводской номер: 270151410 Количество на модель: 1
270151410
1
46

Номер детали на чертеже:

46

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200117180 Количество на модель: 1
200117180
1
47

Номер детали на чертеже:

47

Male connector

Заводской номер: 009211741 Количество на модель: 2
009211741
2
48

Номер детали на чертеже:

48

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200117200 Количество на модель: 1
200117200
1
49

Номер детали на чертеже:

49

Double nipple

Заводской номер: 002307470 Количество на модель: 1
002307470
1
50

Номер детали на чертеже:

50

High pressure filter

Заводской номер: 009191700 Количество на модель: 1
009191700
1
51

Номер детали на чертеже:

51

High pressure hose line

Заводской номер: 270024480 Количество на модель: 1
270024480
1
52

Номер детали на чертеже:

52

Reducer fitting

Заводской номер: 009196590 Количество на модель: 1
009196590
1
53

Номер детали на чертеже:

53

SAE-flange adapter

Заводской номер: 009208530 Количество на модель: 1
009208530
1
54

Номер детали на чертеже:

54

Allen screw

Заводской номер: 009031082 Количество на модель:
009031082
55

Номер детали на чертеже:

55

SAE-flange section-2 halves

Заводской номер: 009208571 Количество на модель: 1
009208571
1
56

Номер детали на чертеже:

56

Flange gasket

Заводской номер: 270039240 Количество на модель: 1
270039240
1
57

Номер детали на чертеже:

57

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель: 2
009251580
2
57

Номер детали на чертеже:

57

Tube clamp-2 halves

Заводской номер: 009251600 Количество на модель: 2
009251600
2
57

Номер детали на чертеже:

57

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель: 3
009251080
3
57

Номер детали на чертеже:

57

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель: 5
009251050
5
58

Номер детали на чертеже:

58

Cover plate

Заводской номер: 009251340 Количество на модель: 7
009251340
7
59

Номер детали на чертеже:

59

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
62

Номер детали на чертеже:

62

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
64

Номер детали на чертеже:

64

Tube clamp-2 halves

Заводской номер: 009251021 Количество на модель: 1
009251021
1
65

Номер детали на чертеже:

65

Allen screw

Заводской номер: 009030480 Количество на модель:
009030480
66

Номер детали на чертеже:

66

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель: 1
009240300
1
