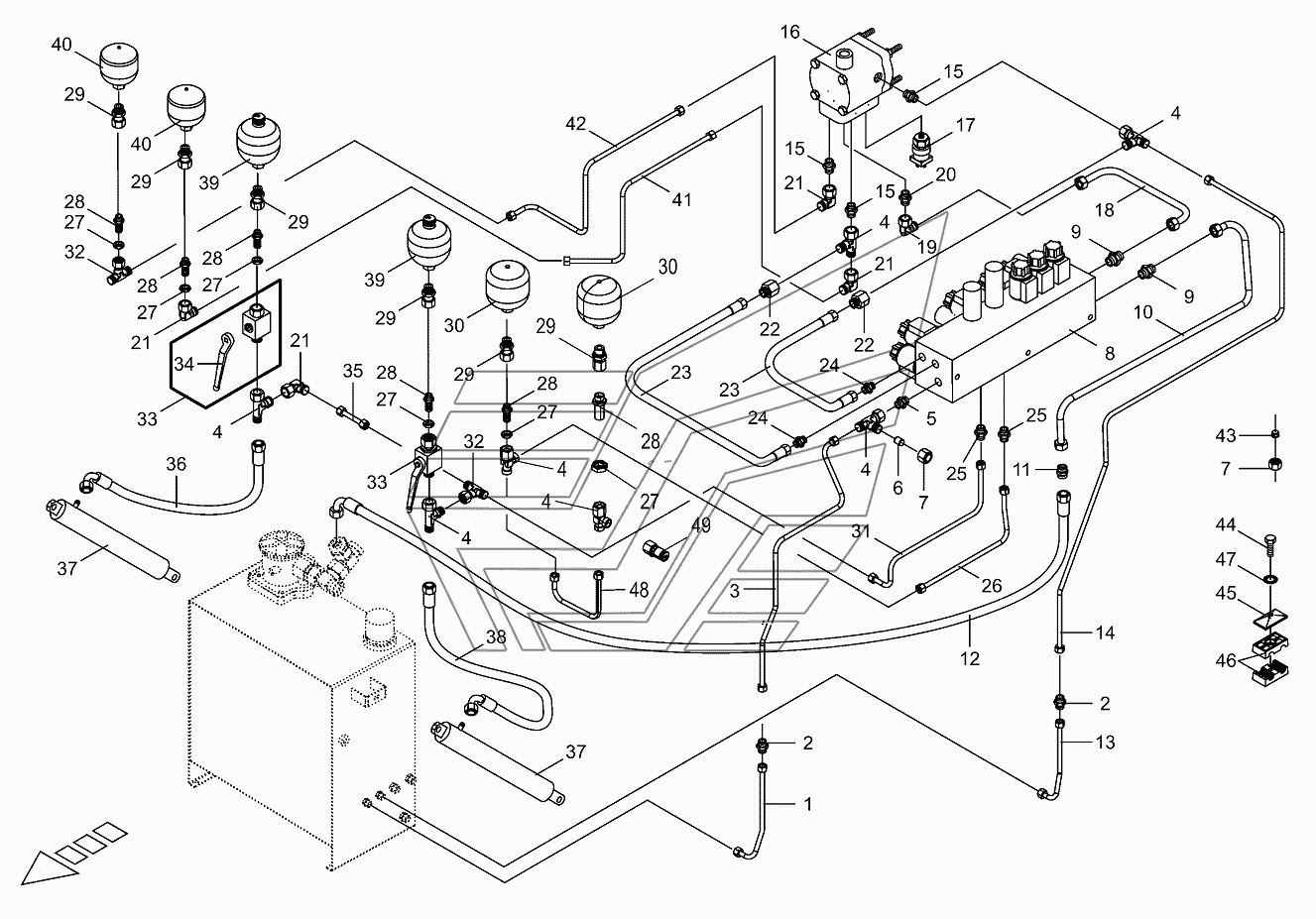

Working hydraulics-Mounting parts BIG-M-420. Каталог 2016г.

Working hydraulics-Valve block BIG-M-420 Hydraulics-front mower/hillside BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187832 Количество на модель: 2
009187832
2

Номер детали на чертеже:

Ball joint eye

Заводской номер: 270128630 Количество на модель: 2
270128630
2

Номер детали на чертеже:

Hydraulic cylinder

Заводской номер: 270006231 Количество на модель: 2
270006231
2
1

Номер детали на чертеже:

1

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200139260 Количество на модель: 1
200139260
1
2

Номер детали на чертеже:

2

Connector

Заводской номер: 009210541 Количество на модель: 2
009210541
2
3

Номер детали на чертеже:

3

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150350 Количество на модель: 1
200150350
1
4

Номер детали на чертеже:

4

Adjustable L connection

Заводской номер: 009210791 Количество на модель: 7
009210791
7
5

Номер детали на чертеже:

5

Male connector

Заводской номер: 009197851 Количество на модель: 1
009197851
1
6

Номер детали на чертеже:

6

Locking cone w. O-ring

Заводской номер: 009193000 Количество на модель: 1
009193000
1
7

Номер детали на чертеже:

7

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
7

Номер детали на чертеже:

7

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
8

Номер детали на чертеже:

8

Valve block

Заводской номер: 002327471 Количество на модель: 1
002327471
1
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009211741 Количество на модель: 2
009211741
2
10

Номер детали на чертеже:

10

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200294330 Количество на модель: 1
200294330
1
11

Номер детали на чертеже:

11

Connector

Заводской номер: 009211700 Количество на модель: 1
009211700
1
12

Номер детали на чертеже:

12

High pressure hose line

Заводской номер: 270038580 Количество на модель: 1
270038580
1
13

Номер детали на чертеже:

13

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200147880 Количество на модель: 1
200147880
1
14

Номер детали на чертеже:

14

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200147850 Количество на модель: 1
200147850
1
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 009210602 Количество на модель: 2
009210602
2
16

Номер детали на чертеже:

16

Storage charging valve

Заводской номер: 002296050 Количество на модель: 1
002296050
1
17

Номер детали на чертеже:

17

Pressure switch

Заводской номер: 003020230 Количество на модель: 1
003020230
1
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200293850 Количество на модель: 1
200293850
1
19

Номер детали на чертеже:

19

Angle lug

Заводской номер: 009211730 Количество на модель: 2
009211730
2
20

Номер детали на чертеже:

20

Male connector

Заводской номер: 009211440 Количество на модель: 2
009211440
2
21

Номер детали на чертеже:

21

Angle lug

Заводской номер: 009210671 Количество на модель: 4
009210671
4
22

Номер детали на чертеже:

22

Reducer fitting

Заводской номер: 009210831 Количество на модель: 2
009210831
2
23

Номер детали на чертеже:

23

Hyd. hose

Заводской номер: 009200421 Количество на модель: 2
009200421
2
24

Номер детали на чертеже:

24

Male connector

Заводской номер: 009210592 Количество на модель: 2
009210592
2
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009209011 Количество на модель: 2
009209011
2
26

Номер детали на чертеже:

26

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200120030 Количество на модель: 1
200120030
1
27

Номер детали на чертеже:

27

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
28

Номер детали на чертеже:

28

Straight 2-way connector

Заводской номер: 009210871 Количество на модель: 6
009210871
6
29

Номер детали на чертеже:

29

Male connector

Заводской номер: 009210931 Количество на модель: 6
009210931
6
30

Номер детали на чертеже:

30

Hydraulic-reservoir

Заводской номер: 009199970 Количество на модель: 2
009199970
2
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200120430 Количество на модель: 1
200120430
1
32

Номер детали на чертеже:

32

T-connector

Заводской номер: 009210771 Количество на модель: 2
009210771
2
33

Номер детали на чертеже:

33

Ball cock

Заводской номер: 009196030 Количество на модель: 2
009196030
2
34

Номер детали на чертеже:

34

Hand lever-incl. screw, washer

Заводской номер: 009196640 Количество на модель: 2
009196640
2
35

Номер детали на чертеже:

35

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002332570 Количество на модель: 1
002332570
1
36

Номер детали на чертеже:

36

High pressure hose line

Заводской номер: 009210041 Количество на модель: 1
009210041
1
37

Номер детали на чертеже:

37

Hydraulic cylinder

Заводской номер: 009184793 Количество на модель: 2
009184793
2
38

Номер детали на чертеже:

38

High pressure hose line

Заводской номер: 009209890 Количество на модель: 1
009209890
1
39

Номер детали на чертеже:

39

Hydraulic-reservoir

Заводской номер: 009208850 Количество на модель: 2
009208850
2
40

Номер детали на чертеже:

40

Hydraulic-reservoir

Заводской номер: 009211500 Количество на модель: 2
009211500
2
41

Номер детали на чертеже:

41

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200120040 Количество на модель: 1
200120040
1
42

Номер детали на чертеже:

42

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200120050 Количество на модель: 1
200120050
1
43

Номер детали на чертеже:

43

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
43

Номер детали на чертеже:

43

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
45

Номер детали на чертеже:

45

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
46

Номер детали на чертеже:

46

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
46

Номер детали на чертеже:

46

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:
009251580
47

Номер детали на чертеже:

47

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
48

Номер детали на чертеже:

48

Hyd. line

Заводской номер: 200179400 Количество на модель: 1
200179400
1
49

Номер детали на чертеже:

49

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель: 1
009208680
1
50

Номер детали на чертеже:

50

Washer

Заводской номер: 900001210 Количество на модель:
900001210
51

Номер детали на чертеже:

51

Washer

Заводской номер: 009106030 Количество на модель:
009106030
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
