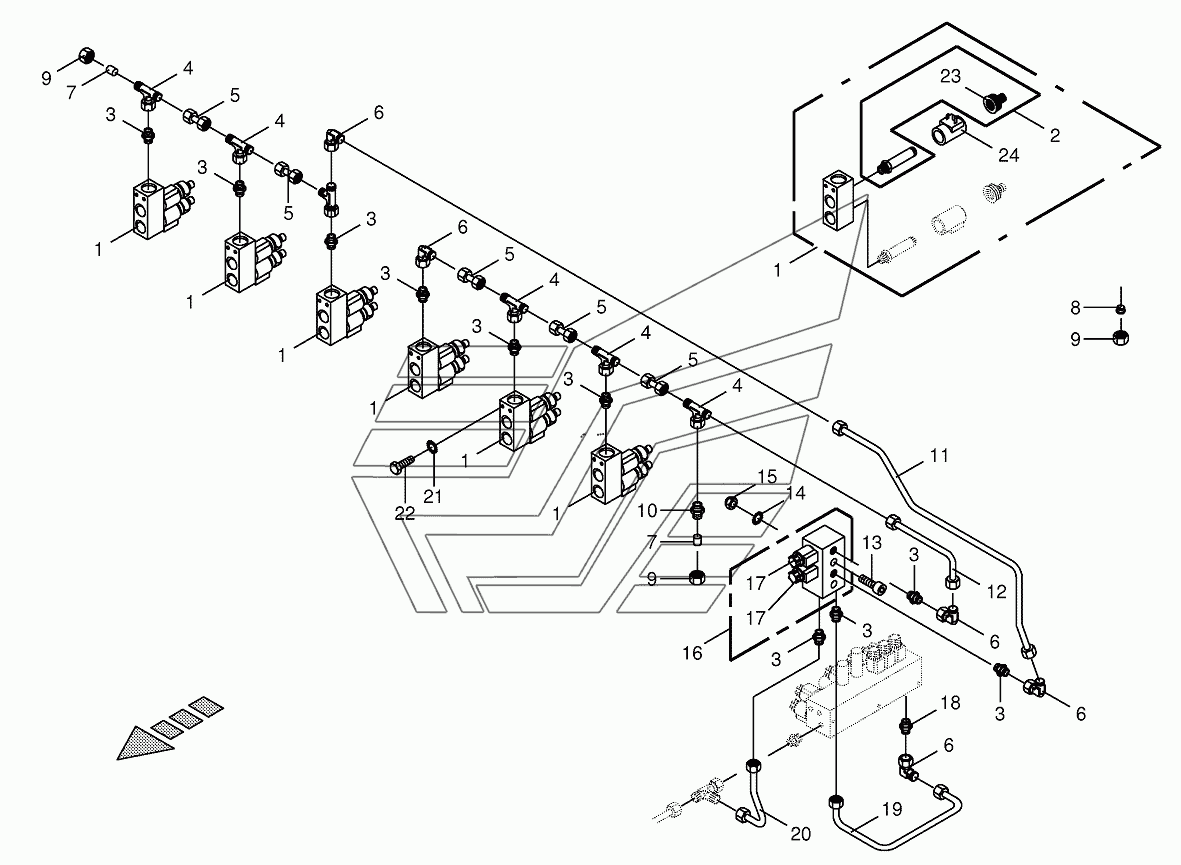

Hydraulics-control valve BIG-M-420. Каталог 2016г.

Hydraulics BIG-M-420 Hydraulics-cutting height BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Solenoid coil

Заводской номер: 009190700 Количество на модель: 2
009190700
2
1

Номер детали на чертеже:

1

Control bloc

Заводской номер: 009190010 Количество на модель: 6
009190010
6
2

Номер детали на чертеже:

2

2/2-Directional-control valve

Заводской номер: 009190690 Количество на модель: 12
009190690
12
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009209011 Количество на модель: 10
009209011
10
4

Номер детали на чертеже:

4

T-connector

Заводской номер: 009210771 Количество на модель: 5
009210771
5
5

Номер детали на чертеже:

5

Double nipple

Заводской номер: 002307430 Количество на модель: 5
002307430
5
6

Номер детали на чертеже:

6

Angle lug

Заводской номер: 009210671 Количество на модель: 5
009210671
5
7

Номер детали на чертеже:

7

Locking cone w. O-ring

Заводской номер: 009193000 Количество на модель: 2
009193000
2
8

Номер детали на чертеже:

8

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
9

Номер детали на чертеже:

9

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
10

Номер детали на чертеже:

10

Connector

Заводской номер: 009210541 Количество на модель: 1
009210541
1
11

Номер детали на чертеже:

11

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200112410 Количество на модель: 1
200112410
1
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200112430 Количество на модель: 1
200112430
1
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009031161 Количество на модель:
009031161
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
16

Номер детали на чертеже:

16

Valve block

Заводской номер: 002220760 Количество на модель: 1
002220760
1
17

Номер детали на чертеже:

17

3/2-Directional-control valve

Заводской номер: 009190290 Количество на модель: 2
009190290
2
18

Номер детали на чертеже:

18

Male connector

Заводской номер: 009197851 Количество на модель: 1
009197851
1
19

Номер детали на чертеже:

19

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200113090 Количество на модель: 1
200113090
1
20

Номер детали на чертеже:

20

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200113100 Количество на модель: 1
200113100
1
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
23

Номер детали на чертеже:

23

Emergency hand operation

Заводской номер: 270069670 Количество на модель: 12
270069670
12
