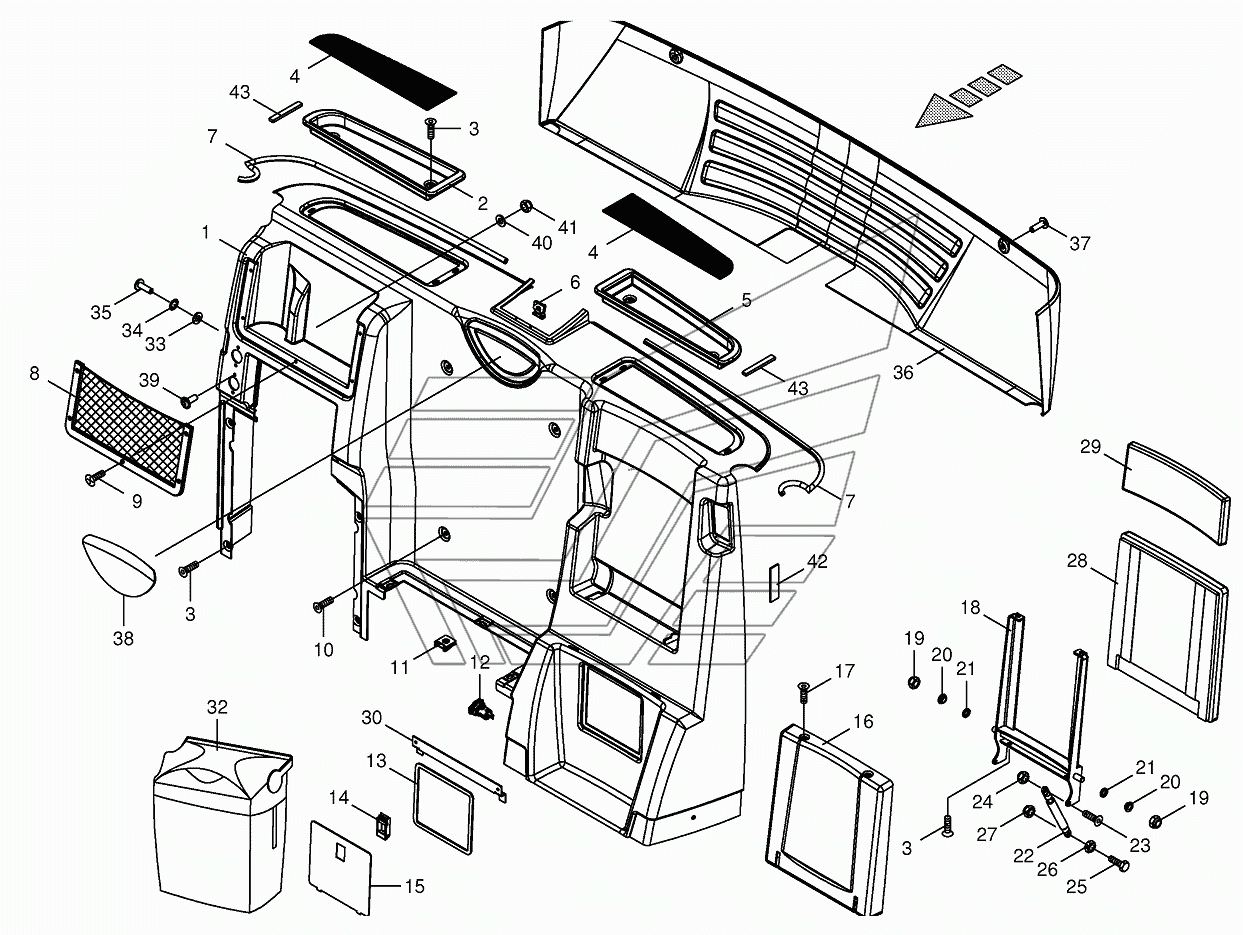

Cab-rear covering/passenger seat BIG-M-420. Каталог 2016г.

Headlight-xenon/LED-optional BIG-M-420 Cab-drawer BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Backrest

Заводской номер: 270104490 Количество на модель: 1
270104490
1

Номер детали на чертеже:

Seat plate

Заводской номер: 270104480 Количество на модель: 1
270104480
1
1

Номер детали на чертеже:

1

Rear covering

Заводской номер: 270050311 Количество на модель: 1
270050311
1
2

Номер детали на чертеже:

2

Depot-right

Заводской номер: 200263120 Количество на модель: 1
200263120
1
3

Номер детали на чертеже:

3

Fillister head screw

Заводской номер: 200274490 Количество на модель: 30
200274490
30
4

Номер детали на чертеже:

4

Deposit mat

Заводской номер: 200275610 Количество на модель: 2
200275610
2
5

Номер детали на чертеже:

5

Depot-left

Заводской номер: 200263130 Количество на модель: 1
200263130
1
6

Номер детали на чертеже:

6

Sheet steel angle

Заводской номер: 200275670 Количество на модель: 1
200275670
1
7

Номер детали на чертеже:

7

Sponge rubber profile

Заводской номер: 200277470 Количество на модель: 2
200277470
2
8

Номер детали на чертеже:

8

Rack

Заводской номер: 200263110 Количество на модель: 1
200263110
1
9

Номер детали на чертеже:

9

Countersunkscrew

Заводской номер: 200275650 Количество на модель: 5
200275650
5
10

Номер детали на чертеже:

10

Fillister head screw

Заводской номер: 200275640 Количество на модель: 4
200275640
4
11

Номер детали на чертеже:

11

Sheet nut

Заводской номер: 200275660 Количество на модель: 6
200275660
6
12

Номер детали на чертеже:

12

Socket-2-pole

Заводской номер: 200275630 Количество на модель: 1
200275630
1
13

Номер детали на чертеже:

13

Cellular rubber

Заводской номер: 200275600 Количество на модель: 1
200275600
1
14

Номер детали на чертеже:

14

Spring lock

Заводской номер: 002204070 Количество на модель: 1
002204070
1
15

Номер детали на чертеже:

15

Cover

Заводской номер: 200275590 Количество на модель: 1
200275590
1
16

Номер детали на чертеже:

16

Seat plate

Заводской номер: 200275690 Количество на модель: 1
200275690
1
17

Номер детали на чертеже:

17

Fillister head screw

Заводской номер: 200275050 Количество на модель: 2
200275050
2
18

Номер детали на чертеже:

18

Steel construction

Заводской номер: 200275700 Количество на модель: 1
200275700
1
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
20

Номер детали на чертеже:

20

Sliding bushing

Заводской номер: 200275680 Количество на модель: 1
200275680
1
21

Номер детали на чертеже:

21

Brass ring

Заводской номер: 200275620 Количество на модель: 1
200275620
1
22

Номер детали на чертеже:

22

Gas spring

Заводской номер: 200275710 Количество на модель: 1
200275710
1
23

Номер детали на чертеже:

23

Countersunkscrew

Заводской номер: 009040051 Количество на модель:
009040051
24

Номер детали на чертеже:

24

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
26

Номер детали на чертеже:

26

Hex nut

Заводской номер: 009080300 Количество на модель:
009080300
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
28

Номер детали на чертеже:

28

Plastic shell

Заводской номер: 200263220 Количество на модель: 1
200263220
1
29

Номер детали на чертеже:

29

Backrest

Заводской номер: 200263100 Количество на модель: 1
200263100
1
30

Номер детали на чертеже:

30

Supporting angle

Заводской номер: 200278260 Количество на модель: 1
200278260
1
32

Номер детали на чертеже:

32

Cooler

Заводской номер: 270057180 Количество на модель: 1
270057180
1
33

Номер детали на чертеже:

33

Washer

Заводской номер: 200274850 Количество на модель: 4
200274850
4
34

Номер детали на чертеже:

34

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
35

Номер детали на чертеже:

35

Fillister head screw

Заводской номер: 200275180 Количество на модель: 2
200275180
2
36

Номер детали на чертеже:

36

Rear wall cover

Заводской номер: 200152440 Количество на модель: 1
200152440
1
37

Номер детали на чертеже:

37

Fillister head screw

Заводской номер: 200277770 Количество на модель: 3
200277770
3
38

Номер детали на чертеже:

38

Surface schooner

Заводской номер: 200297070 Количество на модель: 1
200297070
1
39

Номер детали на чертеже:

39

Fillister head screw

Заводской номер: 200274480 Количество на модель: 4
200274480
4
40

Номер детали на чертеже:

40

Washer

Заводской номер: 009103650 Количество на модель:
009103650
41

Номер детали на чертеже:

41

Locknut

Заводской номер: 009087020 Количество на модель:
009087020
42

Номер детали на чертеже:

42

Cellular rubber 2x20 rear cov.

Заводской номер: 270109590 Количество на модель: 1
270109590
1
43

Номер детали на чертеже:

43

Sealing kit storage compartment

Заводской номер: 270109540 Количество на модель: 1
270109540
1
