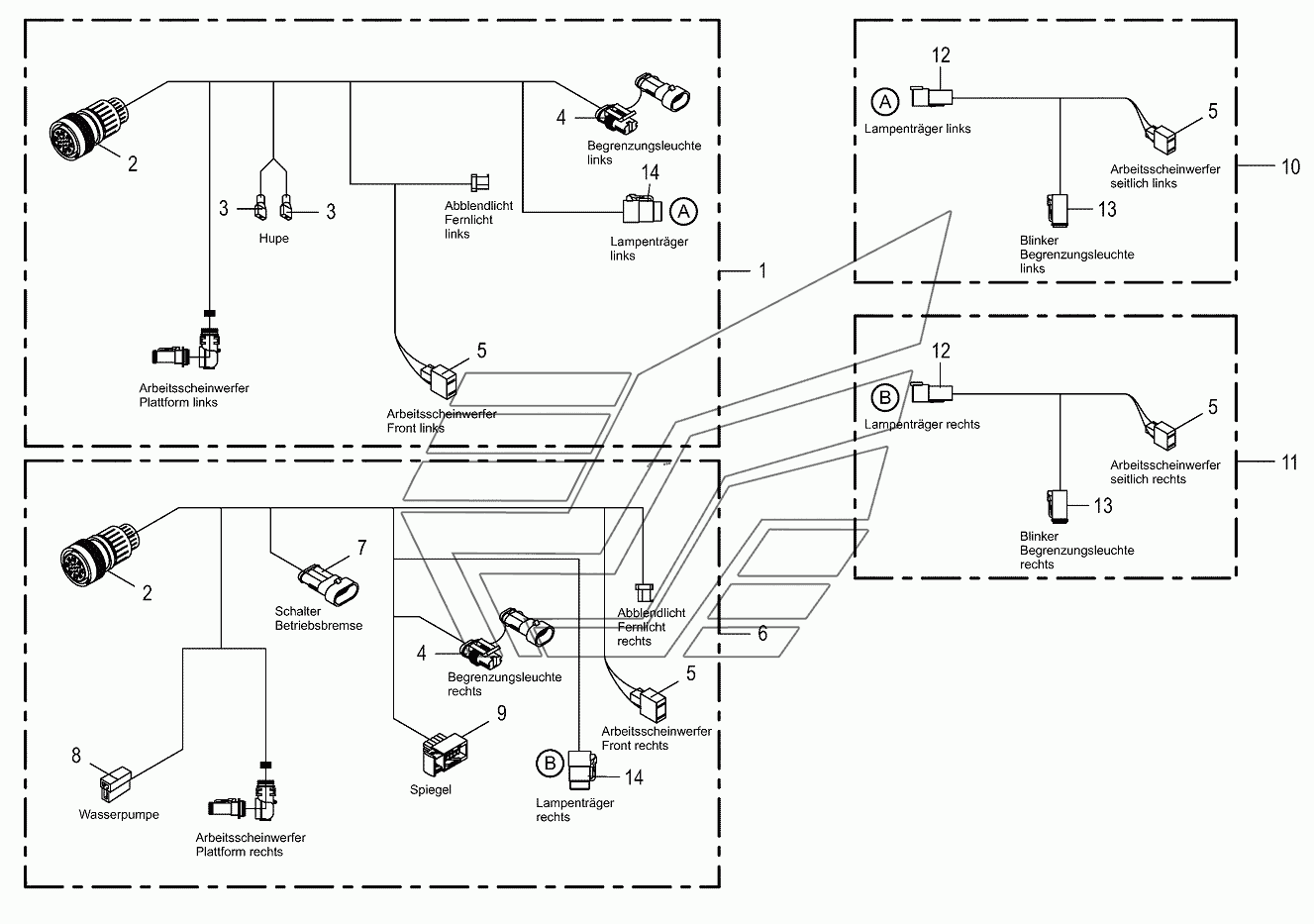

Wiring Harness-lighting-front BIG-M-420. Каталог 2016г.

Wiring Harness-cutting height BIG-M-420 Wiring Harness-lighting-back BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable harness lighting left

Заводской номер: 200812992 Количество на модель: 1
200812992
1
2

Номер детали на чертеже:

2

Plug Bu HDP20 KPL-31-pole

Заводской номер: 003024311 Количество на модель:
003024311
3

Номер детали на чертеже:

3

Flat sleeve-red

Заводской номер: 003026880 Количество на модель:
003026880
4

Номер детали на чертеже:

4

Plug-2-pole

Заводской номер: 003023510 Количество на модель:
003023510
5

Номер детали на чертеже:

5

Plug-2-pole

Заводской номер: 003031200 Количество на модель:
003031200
6

Номер детали на чертеже:

6

Cable harness lighting right

Заводской номер: 200813012 Количество на модель: 1
200813012
1
7

Номер детали на чертеже:

7

Coupling socket-3-pole

Заводской номер: 003023550 Количество на модель:
003023550
8

Номер детали на чертеже:

8

Plug-2-pole

Заводской номер: 003050590 Количество на модель:
003050590
9

Номер детали на чертеже:

9

Bushing housing-10-pole

Заводской номер: 003030730 Количество на модель:
003030730
10

Номер детали на чертеже:

10

Cable harness lamp carrier left

Заводской номер: 200813001 Количество на модель: 1
200813001
1
11

Номер детали на чертеже:

11

Cable harness lamp carrier right

Заводской номер: 200813021 Количество на модель: 1
200813021
1
12

Номер детали на чертеже:

12

Plug 6-p St DT cpl.

Заводской номер: 200825711 Количество на модель:
200825711
13

Номер детали на чертеже:

13

Conn. 4-p socket DT cpl.

Заводской номер: 200825691 Количество на модель:
200825691
14

Номер детали на чертеже:

14

Conn. 6-p socket DT cpl.

Заводской номер: 200825721 Количество на модель:
200825721
