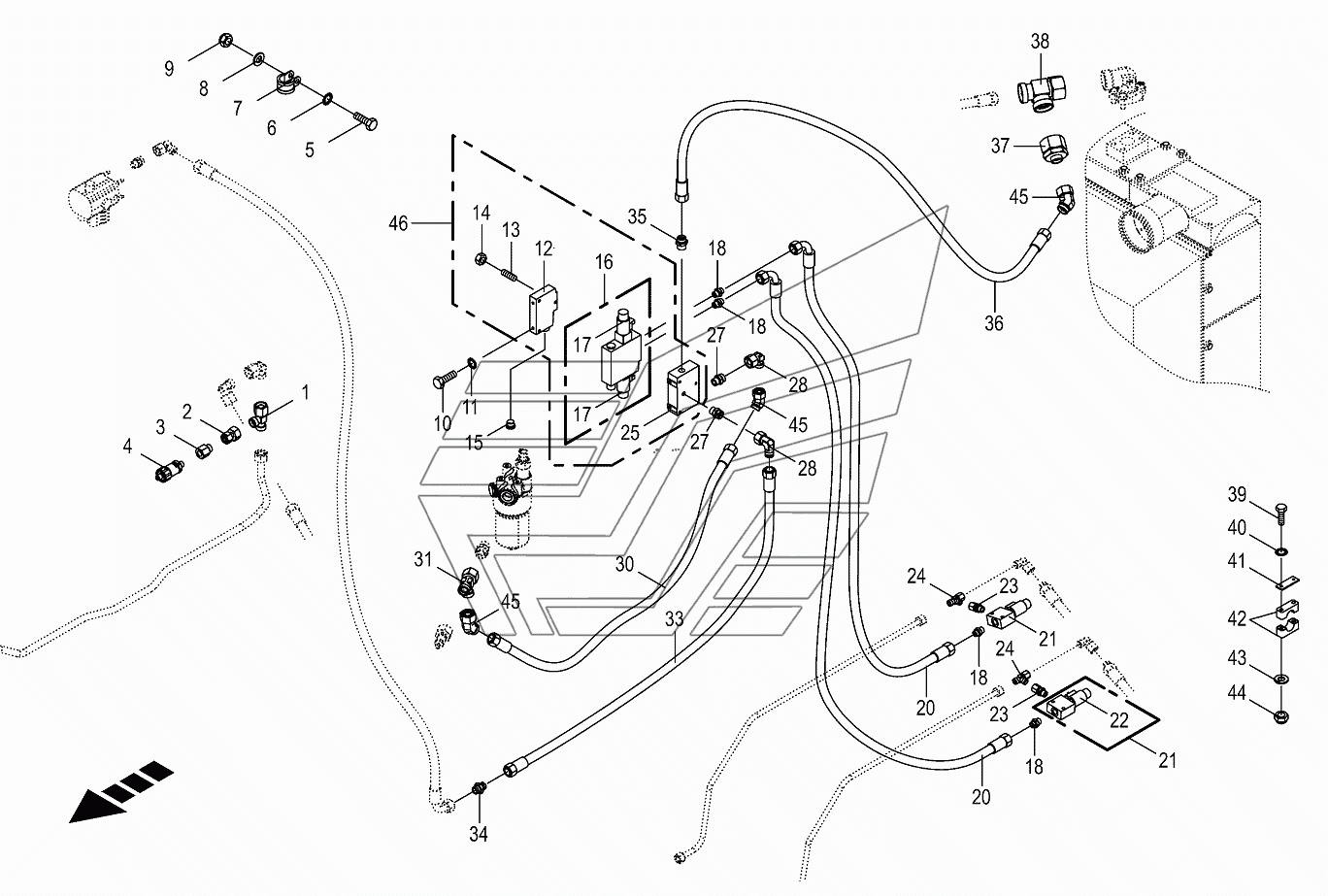

Hydraulics-automatic pilot BIG-M-420. Каталог 2016г.

Steering axle-automatic pilot BIG-M-420 Electronics-automatic pilot BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Nozzle disc cap

Заводской номер: 270066640 Количество на модель: 1
270066640
1

Номер детали на чертеже:

Protective cap

Заводской номер: 270066660 Количество на модель: 1
270066660
1

Номер детали на чертеже:

Solenoid coil

Заводской номер: 009191750 Количество на модель: 2
009191750
2
1

Номер детали на чертеже:

1

Adjustable L connection

Заводской номер: 009210750 Количество на модель: 1
009210750
1
2

Номер детали на чертеже:

2

Reducer fitting

Заводской номер: 270062710 Количество на модель: 1
270062710
1
3

Номер детали на чертеже:

3

Unscrewing connection

Заводской номер: 009199550 Количество на модель: 1
009199550
1
4

Номер детали на чертеже:

4

Pressure sensor

Заводской номер: 003026470 Количество на модель: 1
003026470
1
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
7

Номер детали на чертеже:

7

Tube clip w. rubber

Заводской номер: 009240620 Количество на модель:
009240620
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009104130 Количество на модель:
009104130
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
12

Номер детали на чертеже:

12

End plate

Заводской номер: 009208210 Количество на модель: 1
009208210
1
13

Номер детали на чертеже:

13

Threaded rod

Заводской номер: 900005450 Количество на модель: 3
900005450
3
14

Номер детали на чертеже:

14

Hex nut

Заводской номер: 009080300 Количество на модель:
009080300
15

Номер детали на чертеже:

15

Screw plug

Заводской номер: 900014640 Количество на модель: 1
900014640
1
16

Номер детали на чертеже:

16

Direct. valve disc 4/3 slide elect. Prop

Заводской номер: 009190151 Количество на модель: 1
009190151
1
17

Номер детали на чертеже:

17

Control solenoid

Заводской номер: 009191170 Количество на модель: 2
009191170
2
18

Номер детали на чертеже:

18

Male connector

Заводской номер: 009209011 Количество на модель: 4
009209011
4
20

Номер детали на чертеже:

20

High pressure hose line

Заводской номер: 009200830 Количество на модель: 2
009200830
2
21

Номер детали на чертеже:

21

2/2-way seated valve

Заводской номер: 002203601 Количество на модель: 2
002203601
2
22

Номер детали на чертеже:

22

2/2-way seated valve

Заводской номер: 009191760 Количество на модель: 2
009191760
2
23

Номер детали на чертеже:

23

Male connector

Заводской номер: 009210931 Количество на модель: 2
009210931
2
24

Номер детали на чертеже:

24

Adjustable L connection

Заводской номер: 009210791 Количество на модель: 2
009210791
2
25

Номер детали на чертеже:

25

Plate

Заводской номер: 270089660 Количество на модель: 1
270089660
1
27

Номер детали на чертеже:

27

Male connector

Заводской номер: 009211741 Количество на модель: 2
009211741
2
28

Номер детали на чертеже:

28

Angle lug

Заводской номер: 009211730 Количество на модель: 2
009211730
2
30

Номер детали на чертеже:

30

High pressure hose line

Заводской номер: 009209801 Количество на модель: 1
009209801
1
31

Номер детали на чертеже:

31

Adjustable L connection

Заводской номер: 009212380 Количество на модель: 1
009212380
1
33

Номер детали на чертеже:

33

High pressure

Заводской номер: 270108560 Количество на модель: 1
270108560
1
34

Номер детали на чертеже:

34

Connector

Заводской номер: 009211700 Количество на модель: 1
009211700
1
35

Номер детали на чертеже:

35

Male connector

Заводской номер: 009197620 Количество на модель: 1
009197620
1
36

Номер детали на чертеже:

36

High pressure hose line

Заводской номер: 009201121 Количество на модель: 1
009201121
1
37

Номер детали на чертеже:

37

Reducer fitting

Заводской номер: 009208470 Количество на модель: 1
009208470
1
38

Номер детали на чертеже:

38

Adjustable L connection

Заводской номер: 009208280 Количество на модель: 1
009208280
1
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009014100 Количество на модель:
009014100
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 900001760 Количество на модель:
900001760
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010060 Количество на модель:
009010060
40

Номер детали на чертеже:

40

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
41

Номер детали на чертеже:

41

Cover plate

Заводской номер: 009251450 Количество на модель:
009251450
42

Номер детали на чертеже:

42

Tube clamp-2 halves

Заводской номер: 270039060 Количество на модель:
270039060
43

Номер детали на чертеже:

43

Washer

Заводской номер: 009104111 Количество на модель:
009104111
44

Номер детали на чертеже:

44

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
45

Номер детали на чертеже:

45

Angle lug -45°

Заводской номер: 900015240 Количество на модель: 3
900015240
3
46

Номер детали на чертеже:

46

Control block ISO-Bus steering

Заводской номер: 270173410 Количество на модель: 1
270173410
1
