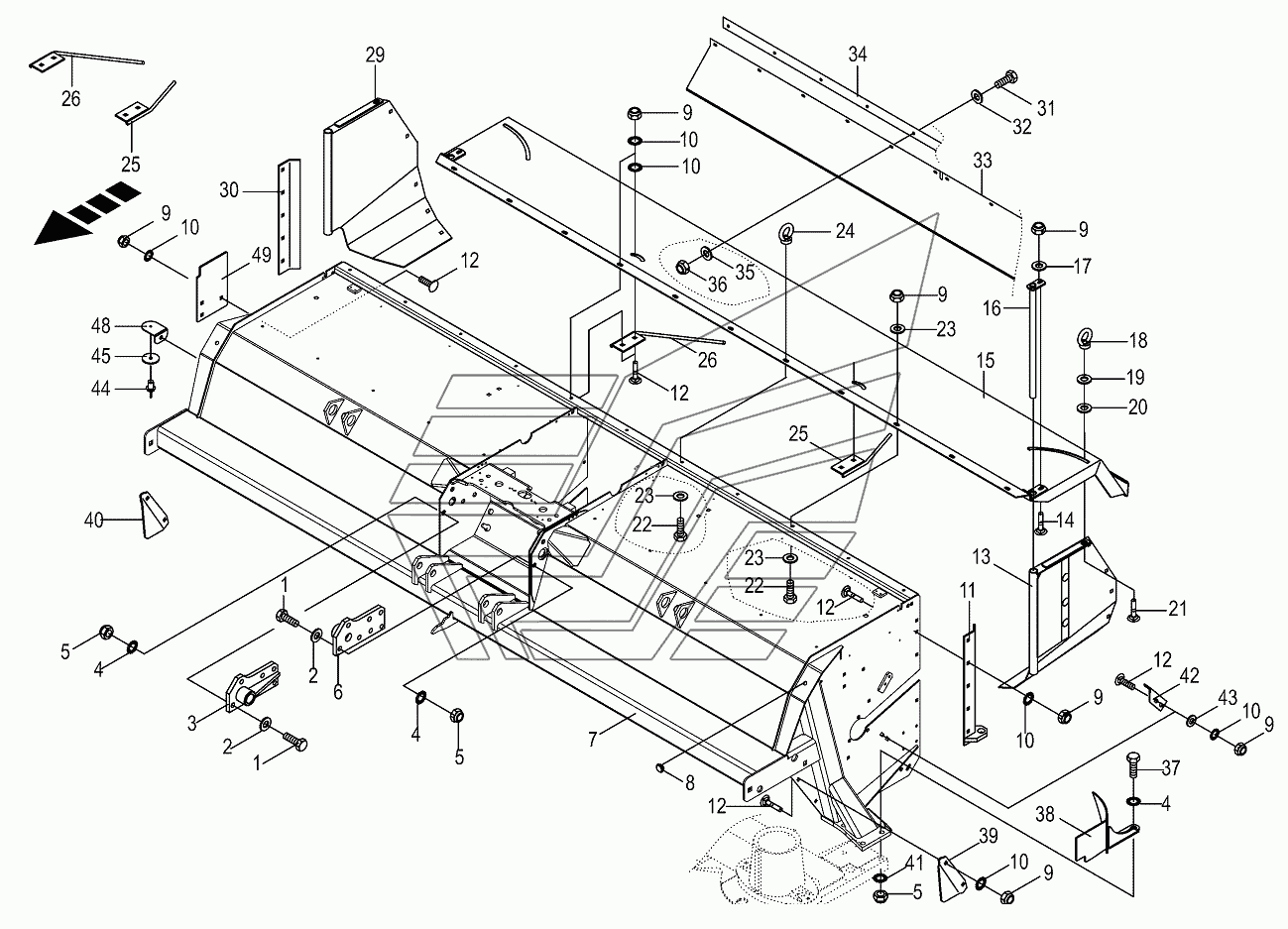

Tine conditioner housing kpl.-lateral BIG-M-420. Каталог 2016г.

High-cut skid/Wear skid BIG-M-420 Tine conditioner housing-lateral BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006770 Количество на модель:
009006770
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103031 Количество на модель:
009103031
3

Номер детали на чертеже:

3

Attaching strap-right

Заводской номер: 002337411 Количество на модель:
002337411
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
6

Номер детали на чертеже:

6

Attaching strap-left

Заводской номер: 002337401 Количество на модель:
002337401
7

Номер детали на чертеже:

7

Conditioner housing welded

Заводской номер: 200122585 Количество на модель:
200122585
8

Номер детали на чертеже:

8

Sealing plug

Заводской номер: 009250100 Количество на модель:
009250100
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
11

Номер детали на чертеже:

11

Side plate

Заводской номер: 002321211 Количество на модель:
002321211
12

Номер детали на чертеже:

12

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
12

Номер детали на чертеже:

12

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
13

Номер детали на чертеже:

13

Swath door-left

Заводской номер: 002321111 Количество на модель:
002321111
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009047542 Количество на модель:
009047542
15

Номер детали на чертеже:

15

Baffle plate

Заводской номер: 002321042 Количество на модель:
002321042
16

Номер детали на чертеже:

16

Hinged tube

Заводской номер: 002321200 Количество на модель:
002321200
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009104140 Количество на модель:
009104140
18

Номер детали на чертеже:

18

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009105061 Количество на модель:
009105061
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009103470 Количество на модель:
009103470
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009048842 Количество на модель:
009048842
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009014330 Количество на модель:
009014330
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009014340 Количество на модель:
009014340
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103530 Количество на модель:
009103530
24

Номер детали на чертеже:

24

Lifting eye nut

Заводской номер: 009095020 Количество на модель:
009095020
25

Номер детали на чертеже:

25

Swather guide rod

Заводской номер: 002321801 Количество на модель:
002321801
26

Номер детали на чертеже:

26

Swather guide rod

Заводской номер: 002321811 Количество на модель:
002321811
29

Номер детали на чертеже:

29

Swath door-right

Заводской номер: 002321121 Количество на модель:
002321121
30

Номер детали на чертеже:

30

Side plate

Заводской номер: 002321221 Количество на модель:
002321221
31

Номер детали на чертеже:

31

Hex head bolt-special

Заводской номер: 900001910 Количество на модель:
900001910
32

Номер детали на чертеже:

32

Washer

Заводской номер: 900005850 Количество на модель:
900005850
33

Номер детали на чертеже:

33

Plastic cloth

Заводской номер: 002321730 Количество на модель:
002321730
34

Номер детали на чертеже:

34

Clamping strap

Заводской номер: 002321741 Количество на модель:
002321741
36

Номер детали на чертеже:

36

Locknut-special

Заводской номер: 900001920 Количество на модель:
900001920
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 009006760 Количество на модель:
009006760
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 009006750 Количество на модель:
009006750
38

Номер детали на чертеже:

38

Baffle-left, optional

Заводской номер: 200126353 Количество на модель:
200126353
38

Номер детали на чертеже:

38

Baffle-right, optional

Заводской номер: 200126363 Количество на модель:
200126363
39

Номер детали на чертеже:

39

Plate-left

Заводской номер: 200300100 Количество на модель:
200300100
40

Номер детали на чертеже:

40

Plate-right

Заводской номер: 200300090 Количество на модель:
200300090
41

Номер детали на чертеже:

41

Detent edged washer

Заводской номер: 009099041 Количество на модель:
009099041
42

Номер детали на чертеже:

42

Stripper-right

Заводской номер: 200147150 Количество на модель:
200147150
42

Номер детали на чертеже:

42

Stripper-left

Заводской номер: 200147140 Количество на модель:
200147140
43

Номер детали на чертеже:

43

Washer

Заводской номер: 900001210 Количество на модель:
900001210
44

Номер детали на чертеже:

44

Blind rivet

Заводской номер: 009141380 Количество на модель:
009141380
45

Номер детали на чертеже:

45

Side light-yellow

Заводской номер: 009245361 Количество на модель:
009245361
48

Номер детали на чертеже:

48

Supporting angle

Заводской номер: 200151690 Количество на модель:
200151690
49

Номер детали на чертеже:

49

Side wall reinforcement

Заводской номер: 200152721 Количество на модель:
200152721
