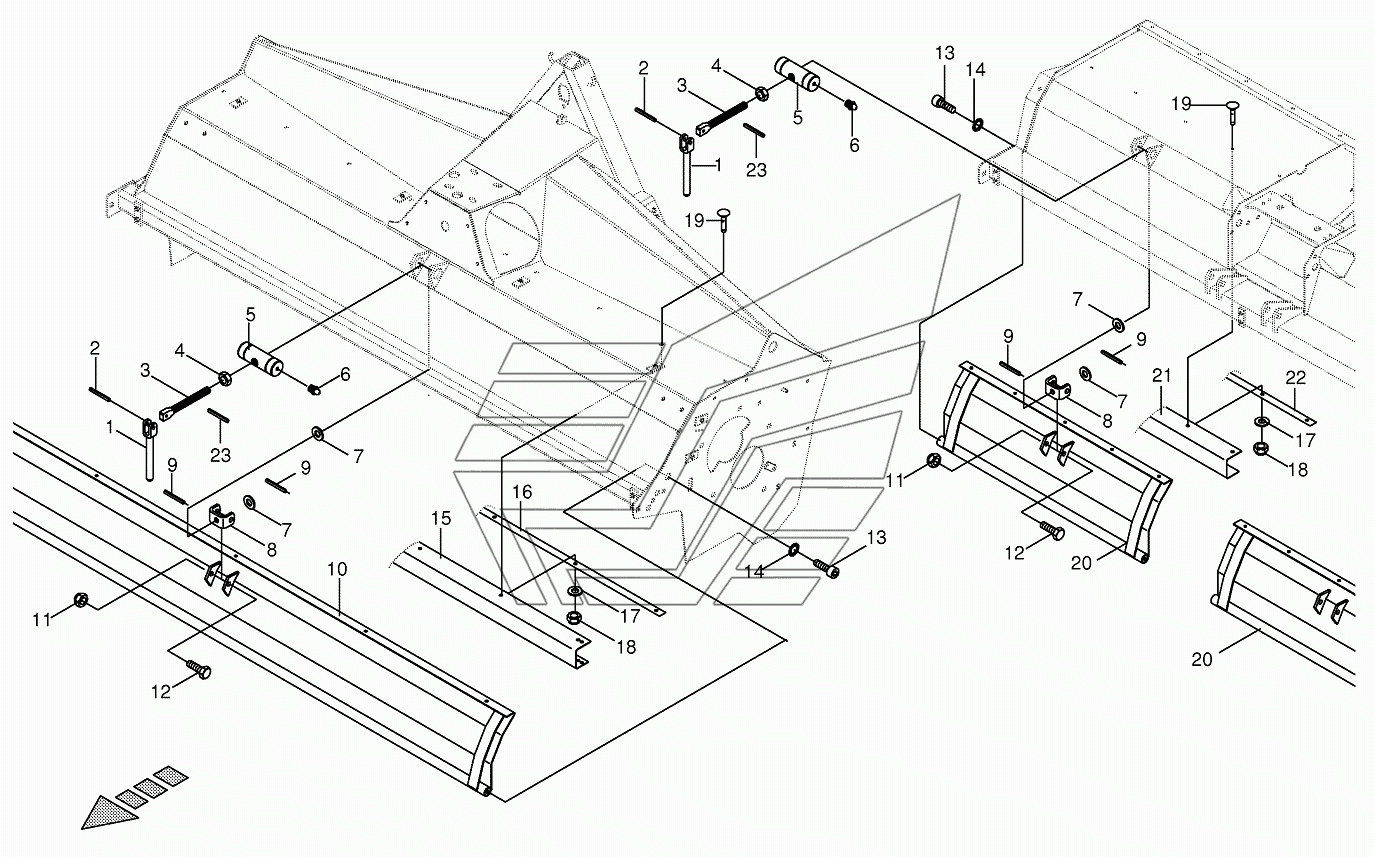

Chequered plate-front/lateral BIG-M-420. Каталог 2016г.

Auger gear BIG-M-420 Per mower unit front (CRI) BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Handle

Заводской номер: 00620573 Количество на модель:
00620573
2

Номер детали на чертеже:

2

Roll pin

Заводской номер: 009126712 Количество на модель:
009126712
3

Номер детали на чертеже:

3

Spindle

Заводской номер: 002535161 Количество на модель:
002535161
4

Номер детали на чертеже:

4

Hex nut

Заводской номер: 009080290 Количество на модель:
009080290
5

Номер детали на чертеже:

5

Coupling female

Заводской номер: 002503732 Количество на модель:
002503732
6

Номер детали на чертеже:

6

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009105122 Количество на модель:
009105122
8

Номер детали на чертеже:

8

U-bow

Заводской номер: 002535151 Количество на модель:
002535151
9

Номер детали на чертеже:

9

Roll pin

Заводской номер: 009126701 Количество на модель:
009126701
10

Номер детали на чертеже:

10

Chequered plate

Заводской номер: 002534233 Количество на модель:
002534233
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009003491 Количество на модель:
009003491
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009032051 Количество на модель:
009032051
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099041 Количество на модель:
009099041
15

Номер детали на чертеже:

15

Plastic cloth

Заводской номер: 002562212 Количество на модель:
002562212
16

Номер детали на чертеже:

16

Clamping strap

Заводской номер: 002562222 Количество на модель:
002562222
17

Номер детали на чертеже:

17

Washer

Заводской номер: 900005850 Количество на модель:
900005850
18

Номер детали на чертеже:

18

Locknut-special

Заводской номер: 900001920 Количество на модель:
900001920
19

Номер детали на чертеже:

19

Coach bolt

Заводской номер: 900005840 Количество на модель:
900005840
20

Номер детали на чертеже:

20

Chequered plate

Заводской номер: 002320653 Количество на модель:
002320653
21

Номер детали на чертеже:

21

Plastic cloth

Заводской номер: 002320681 Количество на модель:
002320681
22

Номер детали на чертеже:

22

Clamping strap

Заводской номер: 002320691 Количество на модель:
002320691
23

Номер детали на чертеже:

23

Roll pin

Заводской номер: 009125842 Количество на модель:
009125842
