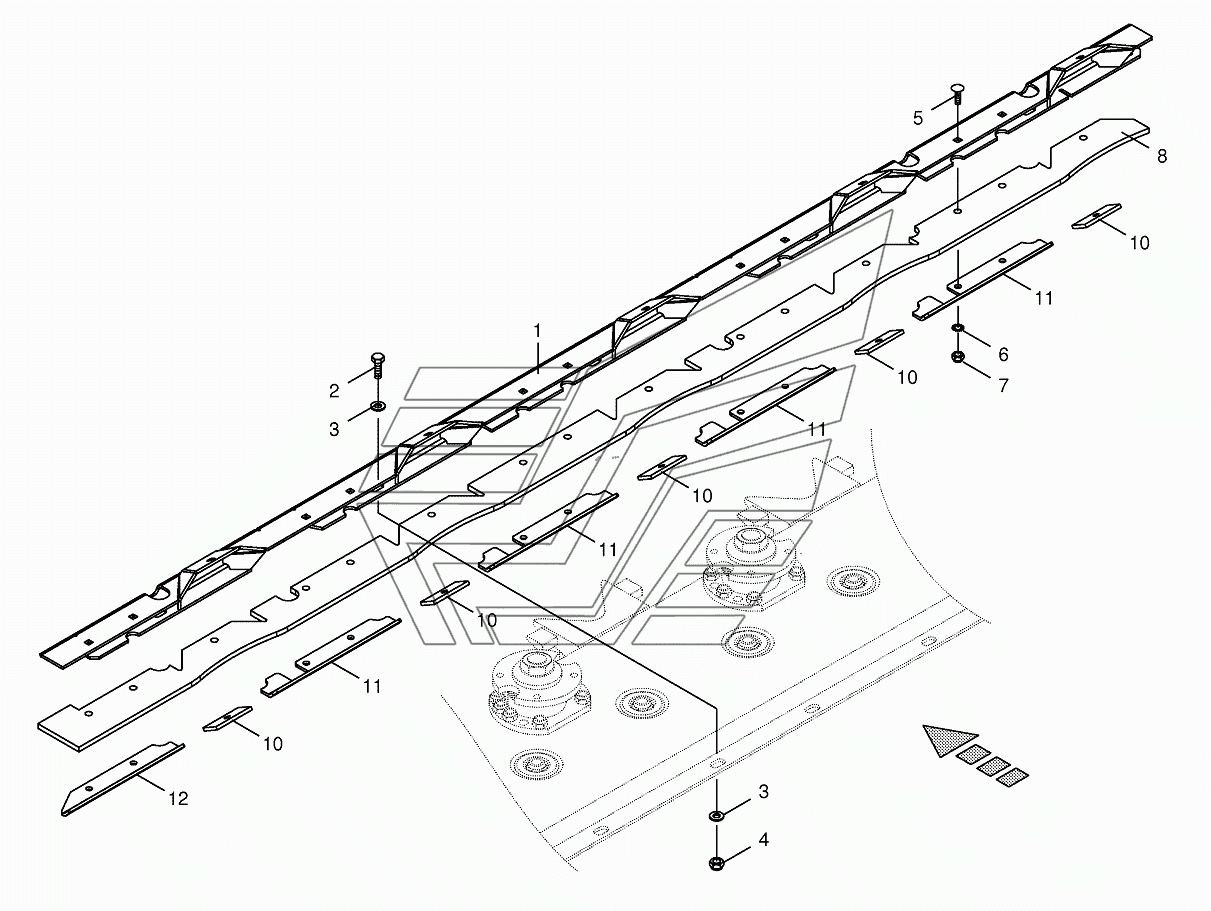

Guide plate BIG-M-420. Каталог 2016г.

Crop lifter 2 parts direc of rot rh BIG-M-420 Roller cond. housing/Roller-front BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guide plate

Заводской номер: 200124791 Количество на модель: 1
200124791
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103200 Количество на модель:
009103200
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
5

Номер детали на чертеже:

5

Coach bolt

Заводской номер: 009047322 Количество на модель:
009047322
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
8

Номер детали на чертеже:

8

Rubber lip

Заводской номер: 200124771 Количество на модель: 1
200124771
1
10

Номер детали на чертеже:

10

Holding plate

Заводской номер: 200124730 Количество на модель: 5
200124730
5
11

Номер детали на чертеже:

11

Holding plate

Заводской номер: 200124741 Количество на модель: 4
200124741
4
12

Номер детали на чертеже:

12

Holding plate

Заводской номер: 200134941 Количество на модель: 1
200134941
1
