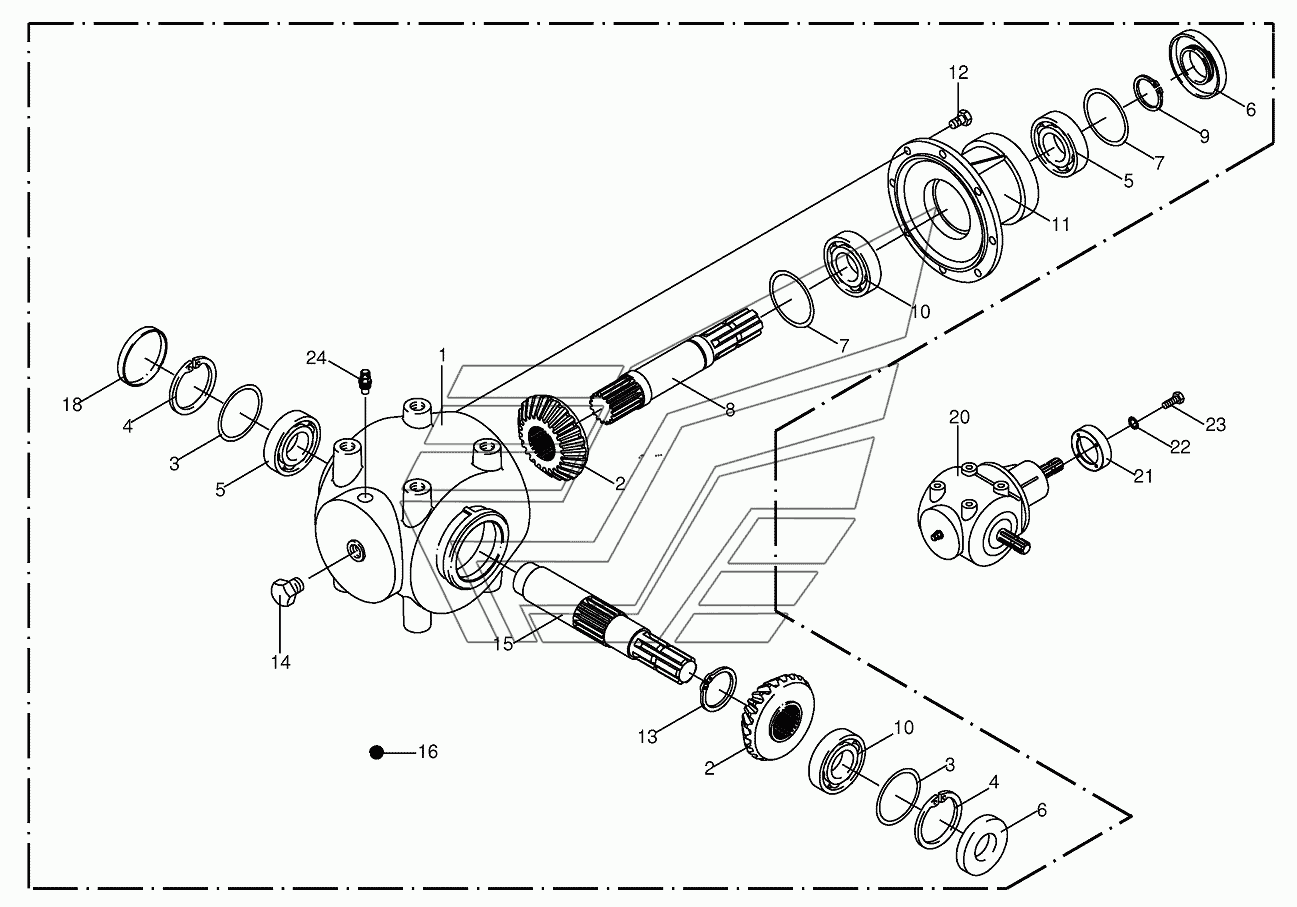

Main gearbox-front BIG-M-420. Каталог 2016г.

CRI-Roller BIG-M-420 Gearbox-front BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
18
20
21
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Gearbox housing

Заводской номер: 009557040 Количество на модель: 1
009557040
1
2

Номер детали на чертеже:

2

Bevel wheel

Заводской номер: 009557050 Количество на модель: 1
009557050
1
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009109630 Количество на модель:
009109630
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009109640 Количество на модель:
009109640
4

Номер детали на чертеже:

4

Circlip

Заводской номер: 009116730 Количество на модель: 2
009116730
2
5

Номер детали на чертеже:

5

Grooved ball bearing

Заводской номер: 009301380 Количество на модель: 2
009301380
2
6

Номер детали на чертеже:

6

Radial-shaft sealing ring

Заводской номер: 009360151 Количество на модель: 2
009360151
2
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 009108900 Количество на модель:
009108900
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 009108910 Количество на модель:
009108910
8

Номер детали на чертеже:

8

Shaft

Заводской номер: 009557060 Количество на модель: 1
009557060
1
9

Номер детали на чертеже:

9

Circlip

Заводской номер: 009115450 Количество на модель: 1
009115450
1
10

Номер детали на чертеже:

10

Taper roller bearing

Заводской номер: 009321070 Количество на модель: 2
009321070
2
11

Номер детали на чертеже:

11

Gearbox housing

Заводской номер: 009557070 Количество на модель: 1
009557070
1
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
13

Номер детали на чертеже:

13

Circlip

Заводской номер: 009115491 Количество на модель: 1
009115491
1
14

Номер детали на чертеже:

14

Screw plug

Заводской номер: 009060080 Количество на модель: 3
009060080
3
15

Номер детали на чертеже:

15

Shaft

Заводской номер: 009557090 Количество на модель: 1
009557090
1
16

Номер детали на чертеже:

16

Oil-Id.-no.=1ltr

Заводской номер: 009261010 Количество на модель:
009261010
18

Номер детали на чертеже:

18

Sealing cap

Заводской номер: 009252052 Количество на модель: 1
009252052
1
20

Номер детали на чертеже:

20

L-Gearbox-cpl.

Заводской номер: 002566722 Количество на модель: 1
002566722
1
21

Номер детали на чертеже:

21

Adapter flange

Заводской номер: 002566753 Количество на модель: 1
002566753
1
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009002531 Количество на модель:
009002531
24

Номер детали на чертеже:

24

Breather

Заводской номер: 009198320 Количество на модель: 1
009198320
1
