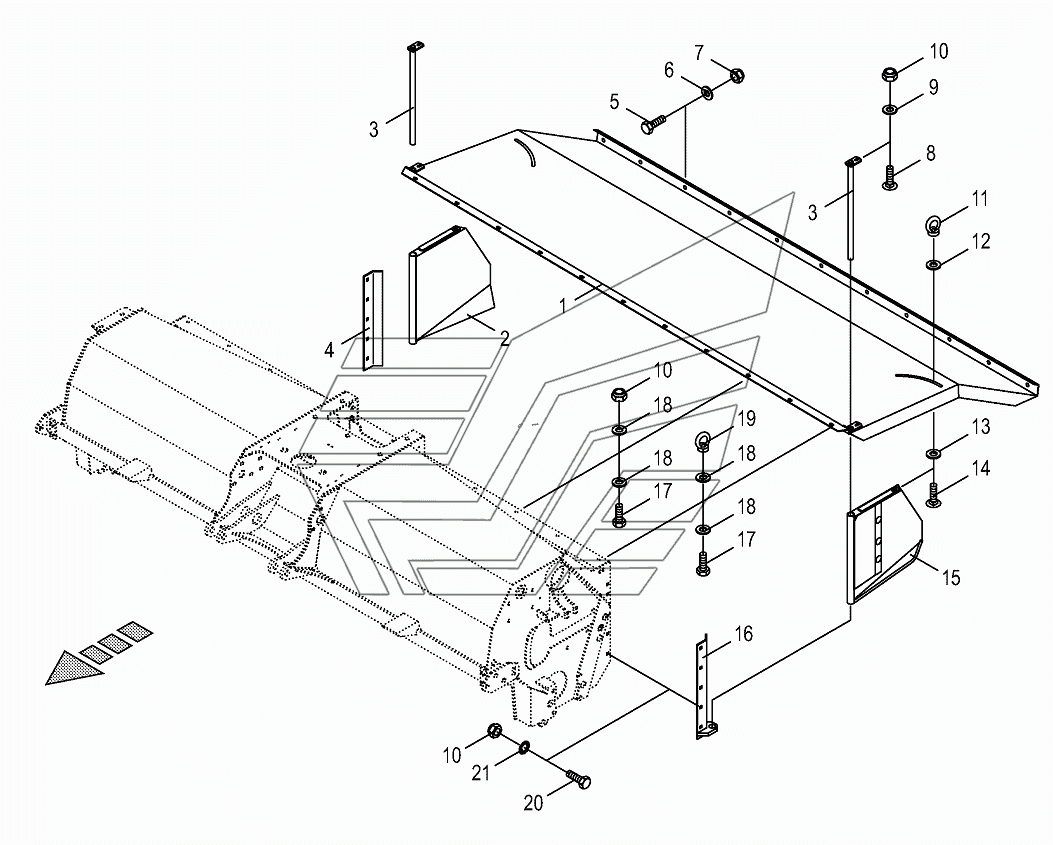

Swath doors-lateral BIG-M-420. Каталог 2016г.

Anbauteile roller cond. housing-lateral BIG-M-420 CRI-Roller BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Baffle plate

Заводской номер: 002584351 Количество на модель: 1
002584351
1
2

Номер детали на чертеже:

2

Swath door

Заводской номер: 002584401 Количество на модель: 1
002584401
1
3

Номер детали на чертеже:

3

Hinged tube

Заводской номер: 002321200 Количество на модель: 2
002321200
2
4

Номер детали на чертеже:

4

Side plate

Заводской номер: 002321221 Количество на модель: 1
002321221
1
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009106030 Количество на модель:
009106030
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
8

Номер детали на чертеже:

8

Coach bolt

Заводской номер: 009047542 Количество на модель:
009047542
9

Номер детали на чертеже:

9

Washer

Заводской номер: 009104140 Количество на модель:
009104140
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
11

Номер детали на чертеже:

11

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009106090 Количество на модель:
009106090
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009103470 Количество на модель:
009103470
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009048842 Количество на модель:
009048842
15

Номер детали на чертеже:

15

Swath door

Заводской номер: 002584390 Количество на модель: 1
002584390
1
16

Номер детали на чертеже:

16

Side plate

Заводской номер: 002321211 Количество на модель: 1
002321211
1
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009014330 Количество на модель:
009014330
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009106431 Количество на модель:
009106431
19

Номер детали на чертеже:

19

Lifting eye nut

Заводской номер: 009095020 Количество на модель:
009095020
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006390 Количество на модель:
009006390
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
