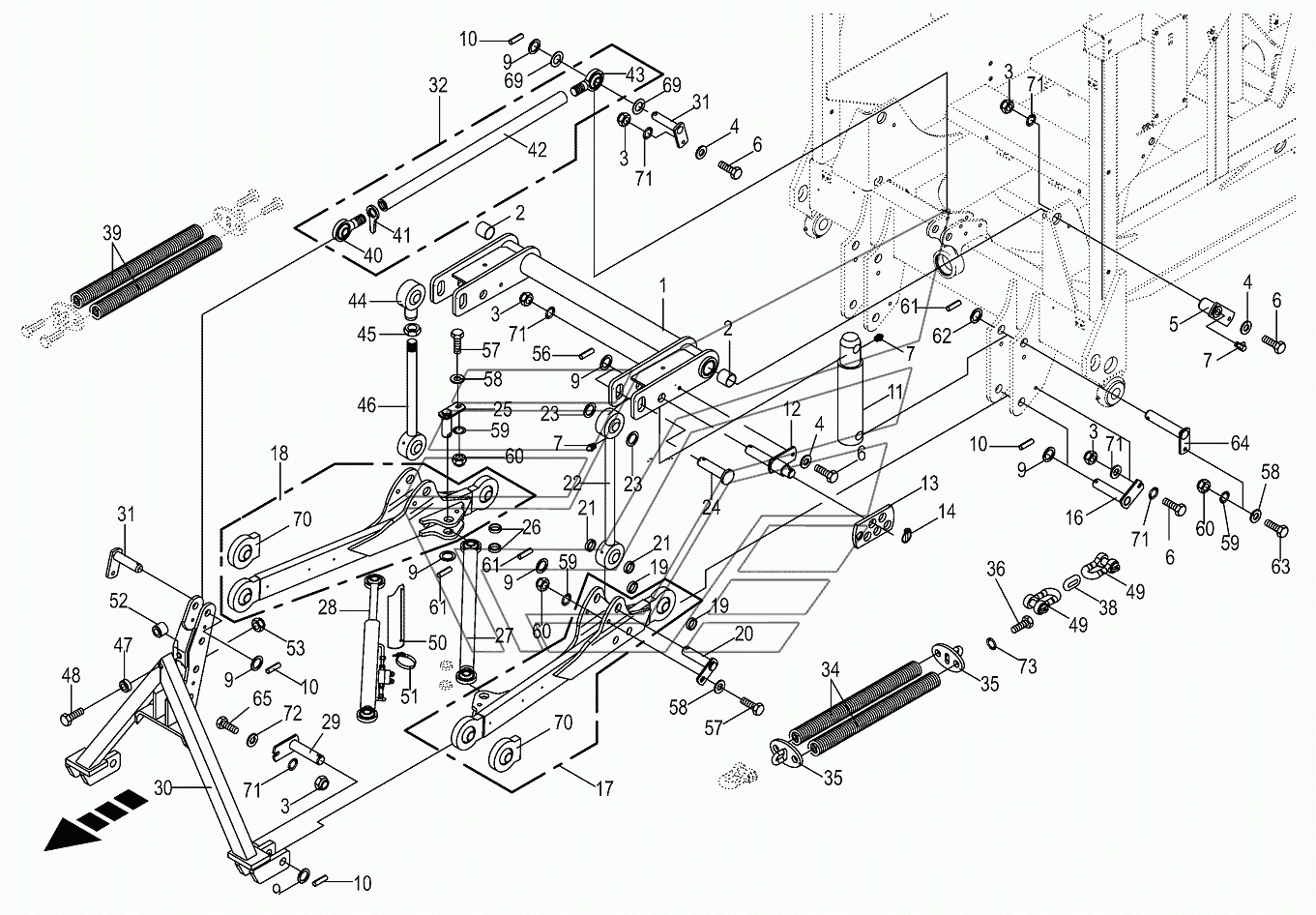

Front wing cpl. BIG-M-420. Каталог 2016г.

Air level-front/lateral BIG-M-420 Cantilever-left/right BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Washer

Заводской номер: 009105152 Количество на модель:
009105152

Номер детали на чертеже:

Grease niple

Заводской номер: 009562800 Количество на модель: 2
009562800
2
7

Номер детали на чертеже:

7

Grease niple

Заводской номер: 009191070 Количество на модель: 7
009191070
7

Номер детали на чертеже:

Snap ring

Заводской номер: 900027260 Количество на модель: 2
900027260
2

Номер детали на чертеже:

Gasket set

Заводской номер: 270145300 Количество на модель: 2
270145300
2

Номер детали на чертеже:

Sealing set

Заводской номер: 009187601 Количество на модель: 1
009187601
1
1

Номер детали на чертеже:

1

Hinged tube-incl. bushing

Заводской номер: 002330702 Количество на модель: 1
002330702
1
2

Номер детали на чертеже:

2

Bearing bush

Заводской номер: 009349350 Количество на модель: 2
009349350
2
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009104140 Количество на модель:
009104140
5

Номер детали на чертеже:

5

Pin

Заводской номер: 002319764 Количество на модель: 2
002319764
2
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009014310 Количество на модель:
009014310
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
9

Номер детали на чертеже:

9

Supporting disc

Заводской номер: 009107021 Количество на модель:
009107021
10

Номер детали на чертеже:

10

Roll pin

Заводской номер: 009126701 Количество на модель: 6
009126701
6
11

Номер детали на чертеже:

11

Hyd. cylinder

Заводской номер: 270139420 Количество на модель: 2
270139420
2
12

Номер детали на чертеже:

12

Pin

Заводской номер: 002315783 Количество на модель: 2
002315783
2
13

Номер детали на чертеже:

13

Perforated plate

Заводской номер: 002319594 Количество на модель: 2
002319594
2
14

Номер детали на чертеже:

14

Linch pin

Заводской номер: 009170090 Количество на модель: 2
009170090
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 002319772 Количество на модель: 2
002319772
2
17

Номер детали на чертеже:

17

Lower control arm-left

Заводской номер: 002324515 Количество на модель: 1
002324515
1
18

Номер детали на чертеже:

18

Lower control arm-right

Заводской номер: 002324504 Количество на модель: 1
002324504
1
19

Номер детали на чертеже:

19

Bushing

Заводской номер: 004913161 Количество на модель: 4
004913161
4
20

Номер детали на чертеже:

20

Pin

Заводской номер: 002337420 Количество на модель: 2
002337420
2
21

Номер детали на чертеже:

21

Spacer ring

Заводской номер: 002326941 Количество на модель: 4
002326941
4
22

Номер детали на чертеже:

22

Lifting rod

Заводской номер: 002327932 Количество на модель: 1
002327932
1
23

Номер детали на чертеже:

23

Washer

Заводской номер: 002319621 Количество на модель: 4
002319621
4
24

Номер детали на чертеже:

24

Pin

Заводской номер: 002327921 Количество на модель: 2
002327921
2
25

Номер детали на чертеже:

25

Pin

Заводской номер: 002337440 Количество на модель: 2
002337440
2
26

Номер детали на чертеже:

26

Spacer ring

Заводской номер: 001547170 Количество на модель: 4
001547170
4
27

Номер детали на чертеже:

27

Guide

Заводской номер: 002327721 Количество на модель: 1
002327721
1
28

Номер детали на чертеже:

28

Hydraulic cylinder

Заводской номер: 009184701 Количество на модель: 1
009184701
1
29

Номер детали на чертеже:

29

Pin

Заводской номер: 002331411 Количество на модель: 2
002331411
2
30

Номер детали на чертеже:

30

Headstock

Заводской номер: 002331818 Количество на модель: 1
002331818
1
31

Номер детали на чертеже:

31

Pin

Заводской номер: 002319733 Количество на модель: 2
002319733
2
32

Номер детали на чертеже:

32

Upper link-cat. II

Заводской номер: 009232440 Количество на модель: 1
009232440
1
34

Номер детали на чертеже:

34

Tension spring

Заводской номер: 001451562 Количество на модель: 2
001451562
2
34

Номер детали на чертеже:

34

Tension spring-CV

Заводской номер: 200151440 Количество на модель:
200151440
35

Номер детали на чертеже:

35

Tension spring support

Заводской номер: 002325904 Количество на модель: 4
002325904
4
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 002325962 Количество на модель:
002325962
38

Номер детали на чертеже:

38

Steel chain-1 limb

Заводской номер: 009225404 Количество на модель: 2
009225404
2
39

Номер детали на чертеже:

39

Tension spring-CV

Заводской номер: 200151430 Количество на модель:
200151430
40

Номер детали на чертеже:

40

Hinged spindle-left

Заводской номер: 009232030 Количество на модель: 1
009232030
1
41

Номер детали на чертеже:

41

Loenut

Заводской номер: 009232450 Количество на модель: 1
009232450
1
42

Номер детали на чертеже:

42

Thread top link

Заводской номер: 002329300 Количество на модель: 1
002329300
1
43

Номер детали на чертеже:

43

Hinged spindle-right

Заводской номер: 009232061 Количество на модель: 1
009232061
1
44

Номер детали на чертеже:

44

Joint head

Заводской номер: 002331921 Количество на модель: 1
002331921
1
45

Номер детали на чертеже:

45

Hex nut-low form

Заводской номер: 009085411 Количество на модель:
009085411
46

Номер детали на чертеже:

46

Threaded spindle

Заводской номер: 002331911 Количество на модель: 1
002331911
1
47

Номер детали на чертеже:

47

Bushing

Заводской номер: 002334490 Количество на модель: 1
002334490
1
48

Номер детали на чертеже:

48

Hex head bolt

Заводской номер: 009012143 Количество на модель:
009012143
49

Номер детали на чертеже:

49

Shackle A 1

Заводской номер: 900021500 Количество на модель: 4
900021500
4
50

Номер детали на чертеже:

50

Half shell

Заводской номер: 002334030 Количество на модель: 1
002334030
1
51

Номер детали на чертеже:

51

Joint bolt-hose clamp

Заводской номер: 009240670 Количество на модель: 2
009240670
2
52

Номер детали на чертеже:

52

Bushing

Заводской номер: 002334500 Количество на модель: 1
002334500
1
53

Номер детали на чертеже:

53

Locknut

Заводской номер: 009087210 Количество на модель:
009087210
56

Номер детали на чертеже:

56

Roll pin

Заводской номер: 009126752 Количество на модель: 4
009126752
4
57

Номер детали на чертеже:

57

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
58

Номер детали на чертеже:

58

Washer

Заводской номер: 009106090 Количество на модель:
009106090
59

Номер детали на чертеже:

59

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
60

Номер детали на чертеже:

60

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
61

Номер детали на чертеже:

61

Roll pin

Заводской номер: 009127162 Количество на модель: 4
009127162
4
63

Номер детали на чертеже:

63

Hex head bolt

Заводской номер: 009014510 Количество на модель:
009014510
64

Номер детали на чертеже:

64

Pin

Заводской номер: 002665280 Количество на модель: 2
002665280
2
65

Номер детали на чертеже:

65

Hex head bolt

Заводской номер: 009010612 Количество на модель:
009010612
69

Номер детали на чертеже:

69

Washer

Заводской номер: 009106531 Количество на модель:
009106531
69

Номер детали на чертеже:

69

Washer

Заводской номер: 009105141 Количество на модель:
009105141
70

Номер детали на чертеже:

70

Ball joint

Заводской номер: 009232380 Количество на модель: 2
009232380
2
71

Номер детали на чертеже:

71

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
72

Номер детали на чертеже:

72

Washer

Заводской номер: 009103611 Количество на модель:
009103611
73

Номер детали на чертеже:

73

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
