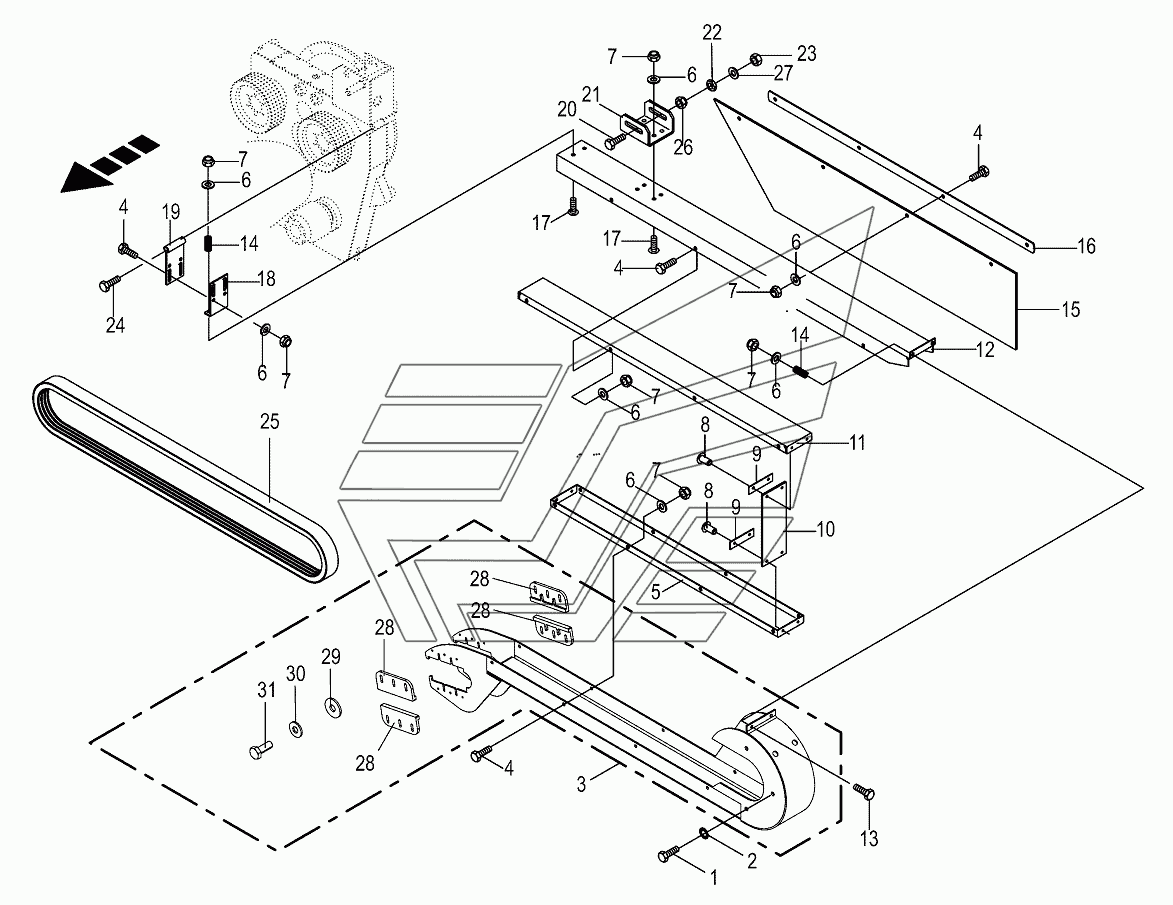

Belt gurd located-left/right BIG-M-420. Каталог 2016г.

Mounting parts number of mover units BIG-M-420 Portal cpl. BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
3

Номер детали на чертеже:

3

Guard for belt rocker arm

Заводской номер: 002326204 Количество на модель: 2
002326204
2
4

Номер детали на чертеже:

4

Hex head bolt-special

Заводской номер: 900001910 Количество на модель:
900001910
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 900012950 Количество на модель:
900012950
5

Номер детали на чертеже:

5

Cover

Заводской номер: 002326251 Количество на модель: 2
002326251
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 900005880 Количество на модель:
900005880
7

Номер детали на чертеже:

7

Locknut-special

Заводской номер: 900001920 Количество на модель:
900001920
8

Номер детали на чертеже:

8

Blind rivet

Заводской номер: 009142370 Количество на модель:
009142370
9

Номер детали на чертеже:

9

Plate

Заводской номер: 002312150 Количество на модель: 4
002312150
4
10

Номер детали на чертеже:

10

Rubber guard

Заводской номер: 002310970 Количество на модель: 2
002310970
2
11

Номер детали на чертеже:

11

Cover

Заводской номер: 002326261 Количество на модель: 2
002326261
2
12

Номер детали на чертеже:

12

Guard

Заводской номер: 002326272 Количество на модель: 2
002326272
2
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009014211 Количество на модель:
009014211
14

Номер детали на чертеже:

14

Pressure spring

Заводской номер: 00520532 Количество на модель: 4
00520532
4
15

Номер детали на чертеже:

15

Rubber guard-left

Заводской номер: 002331161 Количество на модель: 1
002331161
1
15

Номер детали на чертеже:

15

Rubber guard-right

Заводской номер: 002331150 Количество на модель: 1
002331150
1
16

Номер детали на чертеже:

16

Clamping strap-right

Заводской номер: 002331341 Количество на модель: 1
002331341
1
16

Номер детали на чертеже:

16

Clamping strap-left

Заводской номер: 002331351 Количество на модель: 1
002331351
1
17

Номер детали на чертеже:

17

Coach bolt

Заводской номер: 009052351 Количество на модель:
009052351
18

Номер детали на чертеже:

18

Angle-left

Заводской номер: 002298680 Количество на модель: 2
002298680
2
19

Номер детали на чертеже:

19

Support-left

Заводской номер: 002298692 Количество на модель: 2
002298692
2
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009014622 Количество на модель:
009014622
21

Номер детали на чертеже:

21

Support-right

Заводской номер: 002319220 Количество на модель: 2
002319220
2
22

Номер детали на чертеже:

22

Hex nut-low form

Заводской номер: 009085151 Количество на модель:
009085151
23

Номер детали на чертеже:

23

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009003090 Количество на модель:
009003090
25

Номер детали на чертеже:

25

Power band

Заводской номер: 270022770 Количество на модель: 2
270022770
2
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009106090 Количество на модель:
009106090
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009103780 Количество на модель:
009103780
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009105061 Количество на модель:
009105061
28

Номер детали на чертеже:

28

Slide rail belt

Заводской номер: 200184750 Количество на модель: 8
200184750
8
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009103511 Количество на модель:
009103511
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
