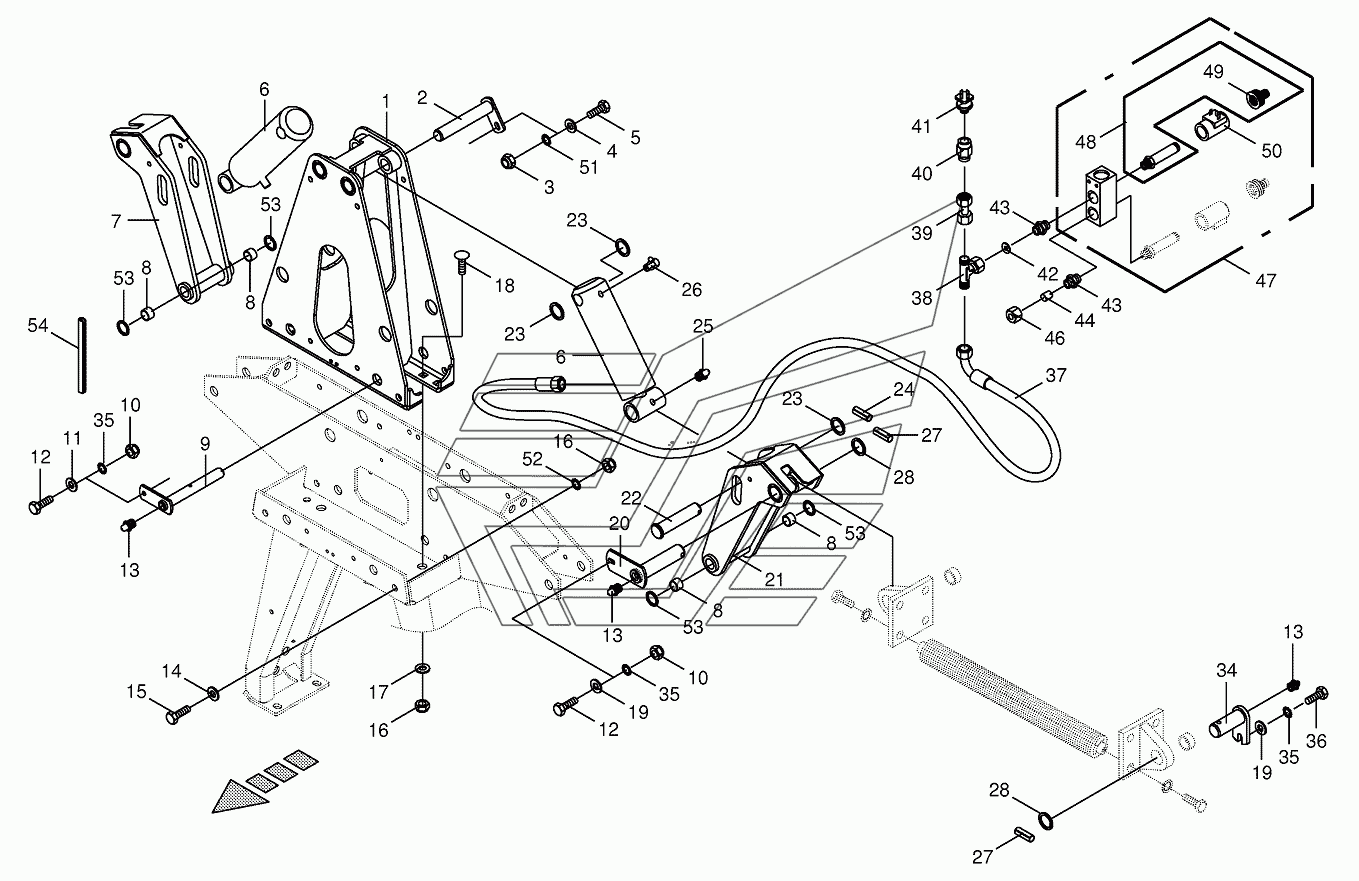

Separated spring compensation BIG-M-420. Каталог 2016г.

Linked spring compensation-Tension spring BIG-M-420 Separated spring compensation-Tension spring BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187540 Количество на модель: 2
009187540
2
1

Номер детали на чертеже:

1

Cylinder support

Заводской номер: 002335472 Количество на модель: 1
002335472
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 002335700 Количество на модель: 2
002335700
2
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105061 Количество на модель:
009105061
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
6

Номер детали на чертеже:

6

Hydraulic cylinder

Заводской номер: 009185421 Количество на модель: 2
009185421
2
7

Номер детали на чертеже:

7

Rocker-right, incl. bushing

Заводской номер: 002337020 Количество на модель: 1
002337020
1
8

Номер детали на чертеже:

8

Bearing bush

Заводской номер: 009349170 Количество на модель: 4
009349170
4
9

Номер детали на чертеже:

9

Pin

Заводской номер: 002335671 Количество на модель: 2
002335671
2
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009104140 Количество на модель:
009104140
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006390 Количество на модель:
009006390
13

Номер детали на чертеже:

13

Grease niple

Заводской номер: 009191050 Количество на модель: 2
009191050
2
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009103031 Количество на модель:
009103031
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006770 Количество на модель:
009006770
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009103620 Количество на модель:
009103620
18

Номер детали на чертеже:

18

Coach bolt

Заводской номер: 009047230 Количество на модель:
009047230
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009103530 Количество на модель:
009103530
20

Номер детали на чертеже:

20

Pin

Заводской номер: 002335631 Количество на модель: 2
002335631
2
21

Номер детали на чертеже:

21

Rocker-left, incl. bushing

Заводской номер: 002337010 Количество на модель: 1
002337010
1
22

Номер детали на чертеже:

22

Pin with head

Заводской номер: 002335650 Количество на модель: 2
002335650
2
23

Номер детали на чертеже:

23

Supporting disc

Заводской номер: 009107021 Количество на модель:
009107021
24

Номер детали на чертеже:

24

Roll pin

Заводской номер: 009126721 Количество на модель: 2
009126721
2
25

Номер детали на чертеже:

25

Grease niple

Заводской номер: 009191070 Количество на модель: 2
009191070
2
27

Номер детали на чертеже:

27

Roll pin

Заводской номер: 009127182 Количество на модель: 4
009127182
4
28

Номер детали на чертеже:

28

Washer

Заводской номер: 009103340 Количество на модель:
009103340
34

Номер детали на чертеже:

34

Pin

Заводской номер: 002298311 Количество на модель: 2
002298311
2
35

Номер детали на чертеже:

35

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
37

Номер детали на чертеже:

37

High pressure hose line

Заводской номер: 009198640 Количество на модель: 2
009198640
2
38

Номер детали на чертеже:

38

T-connector

Заводской номер: 009210771 Количество на модель: 2
009210771
2
39

Номер детали на чертеже:

39

Double nipple

Заводской номер: 002307430 Количество на модель: 2
002307430
2
40

Номер детали на чертеже:

40

Unscrewing connection

Заводской номер: 009199550 Количество на модель: 2
009199550
2
41

Номер детали на чертеже:

41

Pressure sensor

Заводской номер: 003026470 Количество на модель: 2
003026470
2
42

Номер детали на чертеже:

42

Throttling disc

Заводской номер: 009193210 Количество на модель: 2
009193210
2
43

Номер детали на чертеже:

43

Male connector

Заводской номер: 009210602 Количество на модель: 4
009210602
4
44

Номер детали на чертеже:

44

Locking cone w. O-ring

Заводской номер: 009193000 Количество на модель: 2
009193000
2
46

Номер детали на чертеже:

46

Nozzle disc cap

Заводской номер: 009212060 Количество на модель: 2
009212060
2
47

Номер детали на чертеже:

47

Control bloc

Заводской номер: 009190010 Количество на модель: 2
009190010
2
48

Номер детали на чертеже:

48

2/2-Directional-control valve

Заводской номер: 009190690 Количество на модель: 4
009190690
4
49

Номер детали на чертеже:

49

Emergency hand operation

Заводской номер: 270069670 Количество на модель: 4
270069670
4
50

Номер детали на чертеже:

50

Solenoid coil

Заводской номер: 009190700 Количество на модель: 4
009190700
4
51

Номер детали на чертеже:

51

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
52

Номер детали на чертеже:

52

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
53

Номер детали на чертеже:

53

Shim ring

Заводской номер: 009108441 Количество на модель:
009108441
53

Номер детали на чертеже:

53

Shim ring

Заводской номер: 009108451 Количество на модель:
009108451
54

Номер детали на чертеже:

54

Edge protection-Id.-no.= 1m

Заводской номер: 270040090 Количество на модель:
270040090
