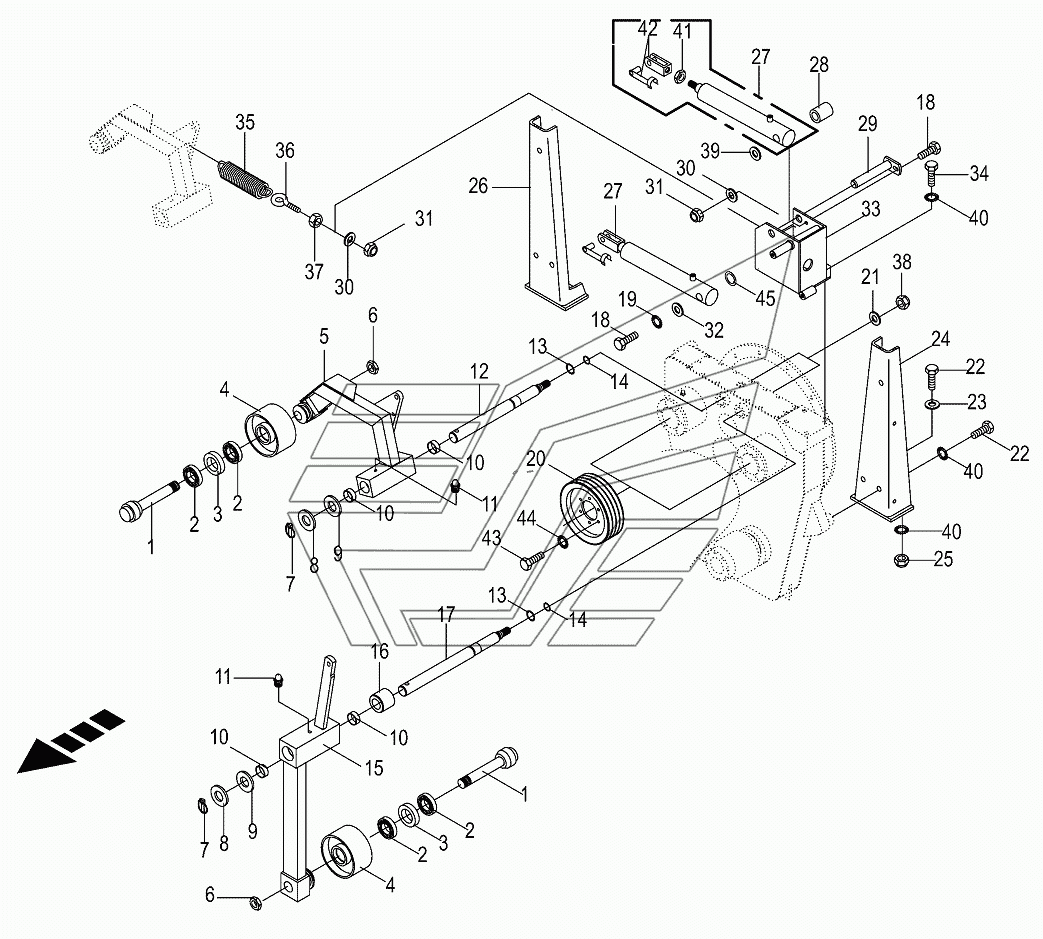

Tensioning device on auxiliary gearbox BIG-M-420. Каталог 2016г.

Auxiliary gearbox BIG-M-420 Frame/axle BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187330 Количество на модель: 2
009187330
2
1

Номер детали на чертеже:

1

Bearing bolt

Заводской номер: 002291363 Количество на модель: 2
002291363
2
2

Номер детали на чертеже:

2

Grooved ball bearing

Заводской номер: 009305361 Количество на модель: 4
009305361
4
3

Номер детали на чертеже:

3

Bushing

Заводской номер: 002307951 Количество на модель: 2
002307951
2
4

Номер детали на чертеже:

4

Jockey pulley

Заводской номер: 002308651 Количество на модель: 2
002308651
2
5

Номер детали на чертеже:

5

Belt tensioner-right, incl. bushing

Заводской номер: 002326420 Количество на модель: 1
002326420
1
6

Номер детали на чертеже:

6

Hex nut-low form

Заводской номер: 009085411 Количество на модель:
009085411
7

Номер детали на чертеже:

7

Linch pin

Заводской номер: 009170122 Количество на модель: 2
009170122
2
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009103340 Количество на модель:
009103340
9

Номер детали на чертеже:

9

Supporting disc

Заводской номер: 009107271 Количество на модель:
009107271
10

Номер детали на чертеже:

10

Bearing bush

Заводской номер: 009349300 Количество на модель: 4
009349300
4
11

Номер детали на чертеже:

11

Grease niple

Заводской номер: 009191050 Количество на модель: 2
009191050
2
12

Номер детали на чертеже:

12

Bearing bolt

Заводской номер: 002316602 Количество на модель: 1
002316602
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 009375231 Количество на модель: 2
009375231
2
14

Номер детали на чертеже:

14

O-ring

Заводской номер: 009450890 Количество на модель: 2
009450890
2
15

Номер детали на чертеже:

15

Belt tensioner-left, incl. bushing

Заводской номер: 002326410 Количество на модель: 1
002326410
1
16

Номер детали на чертеже:

16

Spacer bushing

Заводской номер: 002326182 Количество на модель: 1
002326182
1
17

Номер детали на чертеже:

17

Bearing bolt

Заводской номер: 002316612 Количество на модель: 1
002316612
1
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
20

Номер детали на чертеже:

20

V-belt pulley

Заводской номер: 200173220 Количество на модель: 2
200173220
2
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009105122 Количество на модель:
009105122
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006750 Количество на модель:
009006750
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103031 Количество на модель:
009103031
24

Номер детали на чертеже:

24

Gear support-left

Заводской номер: 002316162 Количество на модель: 1
002316162
1
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
26

Номер детали на чертеже:

26

Gear support-right

Заводской номер: 002316582 Количество на модель: 1
002316582
1
27

Номер детали на чертеже:

27

Hydraulic cylinder

Заводской номер: 009184781 Количество на модель: 2
009184781
2
28

Номер детали на чертеже:

28

Distance sleeve

Заводской номер: 002329891 Количество на модель: 1
002329891
1
29

Номер детали на чертеже:

29

Pin

Заводской номер: 002291292 Количество на модель: 1
002291292
1
30

Номер детали на чертеже:

30

Washer

Заводской номер: 009104140 Количество на модель:
009104140
31

Номер детали на чертеже:

31

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
32

Номер детали на чертеже:

32

Washer

Заводской номер: 009103530 Количество на модель:
009103530
33

Номер детали на чертеже:

33

Cylinder support

Заводской номер: 002329204 Количество на модель: 1
002329204
1
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006770 Количество на модель:
009006770
35

Номер детали на чертеже:

35

Tension spring

Заводской номер: 003454782 Количество на модель: 1
003454782
1
36

Номер детали на чертеже:

36

Eye screw

Заводской номер: 009053370 Количество на модель:
009053370
37

Номер детали на чертеже:

37

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
38

Номер детали на чертеже:

38

Locknut

Заводской номер: 009087221 Количество на модель:
009087221
39

Номер детали на чертеже:

39

Washer

Заводской номер: 009105141 Количество на модель:
009105141
39

Номер детали на чертеже:

39

Washer

Заводской номер: 009106531 Количество на модель:
009106531
40

Номер детали на чертеже:

40

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
41

Номер детали на чертеже:

41

Hex nut

Заводской номер: 009085181 Количество на модель:
009085181
42

Номер детали на чертеже:

42

Clevis 1 clip ass.

Заводской номер: 009271151 Количество на модель: 2
009271151
2
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
44

Номер детали на чертеже:

44

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
45

Номер детали на чертеже:

45

Shim ring

Заводской номер: 009108431 Количество на модель:
009108431
45

Номер детали на чертеже:

45

Shim ring

Заводской номер: 009108441 Количество на модель:
009108441
