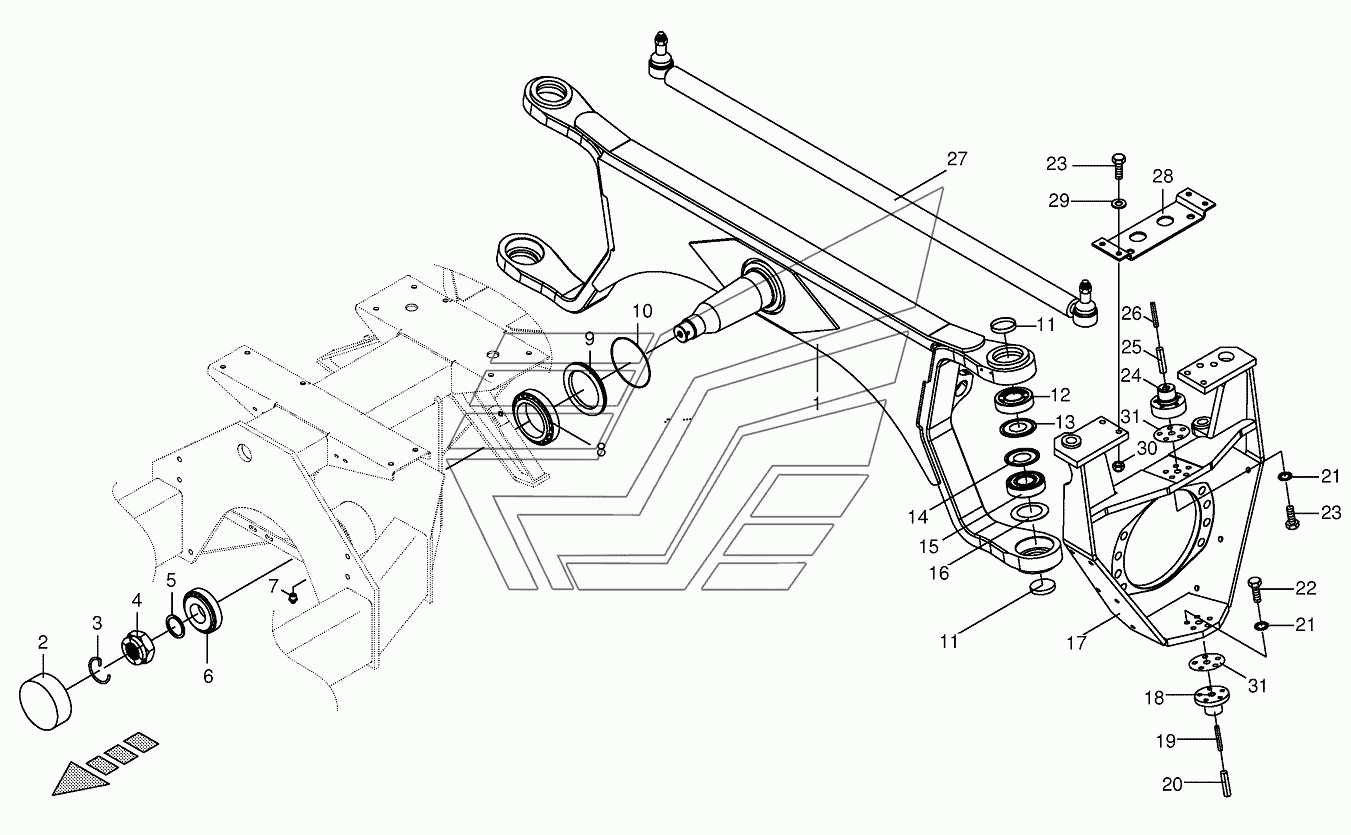

Steering axle installed BIG-M-420. Каталог 2016г.

Frame/axle BIG-M-420 Platform-right BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Steering bolster rh-right

Заводской номер: 200135472 Количество на модель: 1
200135472
1
1

Номер детали на чертеже:

1

Steering axle

Заводской номер: 200167370 Количество на модель: 1
200167370
1
2

Номер детали на чертеже:

2

Protective cap

Заводской номер: 009250280 Количество на модель: 1
009250280
1
3

Номер детали на чертеже:

3

Circlip

Заводской номер: 004615251 Количество на модель: 1
004615251
1
4

Номер детали на чертеже:

4

Castellated nut

Заводской номер: 004615911 Количество на модель: 1
004615911
1
5

Номер детали на чертеже:

5

Supporting disc

Заводской номер: 009107010 Количество на модель:
009107010
6

Номер детали на чертеже:

6

Taper roller bearing

Заводской номер: 009321400 Количество на модель: 1
009321400
1
7

Номер детали на чертеже:

7

Grease niple

Заводской номер: 009191050 Количество на модель: 1
009191050
1
7

Номер детали на чертеже:

7

Steering pivot bottom Rd 95

Заводской номер: 200148461 Количество на модель: 2
200148461
2
8

Номер детали на чертеже:

8

Taper roller bearing

Заводской номер: 009321870 Количество на модель: 1
009321870
1
9

Номер детали на чертеже:

9

O-ring holder

Заводской номер: 004611321 Количество на модель: 1
004611321
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 009375460 Количество на модель: 1
009375460
1
11

Номер детали на чертеже:

11

Sealing cap

Заводской номер: 009252052 Количество на модель: 4
009252052
4
12

Номер детали на чертеже:

12

Angular ball bearing

Заводской номер: 900016050 Количество на модель: 2
900016050
2
13

Номер детали на чертеже:

13

Nilos-ring

Заводской номер: 900016060 Количество на модель: 2
900016060
2
14

Номер детали на чертеже:

14

Nilos-ring

Заводской номер: 009370340 Количество на модель: 2
009370340
2
15

Номер детали на чертеже:

15

Grooved ball bearing

Заводской номер: 009305690 Количество на модель: 2
009305690
2
16

Номер детали на чертеже:

16

Belleville spring

Заводской номер: 900015880 Количество на модель: 2
900015880
2
17

Номер детали на чертеже:

17

Steering bolster lh-left

Заводской номер: 200135492 Количество на модель: 1
200135492
1
19

Номер детали на чертеже:

19

Roll pin

Заводской номер: 009128480 Количество на модель: 2
009128480
2
20

Номер детали на чертеже:

20

Roll pin

Заводской номер: 009127182 Количество на модель: 2
009127182
2
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009014510 Количество на модель:
009014510
24

Номер детали на чертеже:

24

Steering pivot top Rd 95 A3G

Заводской номер: 200149861 Количество на модель: 2
200149861
2
25

Номер детали на чертеже:

25

Roll pin

Заводской номер: 009125270 Количество на модель: 2
009125270
2
26

Номер детали на чертеже:

26

Roll pin

Заводской номер: 009127211 Количество на модель: 2
009127211
2
27

Номер детали на чертеже:

27

Track rod

Заводской номер: 270054030 Количество на модель: 1
270054030
1
28

Номер детали на чертеже:

28

Plate

Заводской номер: 200135750 Количество на модель: 2
200135750
2
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009105061 Количество на модель:
009105061
30

Номер детали на чертеже:

30

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
31

Номер детали на чертеже:

31

Spacing washer

Заводской номер: 200138200 Количество на модель:
200138200
