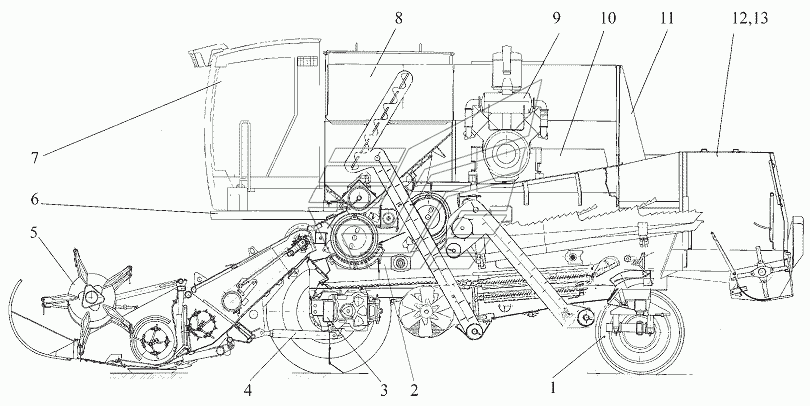

Комбайн-общий вид Енисей КЗС-950. Каталог 2009г.

Схема передач левой стороны Енисей КЗС-950

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Мост управляемых колёс

Заводской номер: 960.21.03.00.000 Количество на модель: 1
960.21.03.00.000
1
2

Номер детали на чертеже:

2

Молотилка

Заводской номер: 954.20.00.000.000А Количество на модель: 1
954.20.00.000.000А
1
3

Номер детали на чертеже:

3

Мост ведущий

Заводской номер: МВГ-12.00.000А-02 Количество на модель: 1
МВГ-12.00.000А-02
1
4

Номер детали на чертеже:

4

Гидросистема

Заводской номер: 950.09.00.00.000-02 Количество на модель: 1
950.09.00.00.000-02
1
5

Номер детали на чертеже:

5

Жатвенная часть

Заводской номер: ЖКН-5Б Количество на модель: 1
ЖКН-5Б
1
6

Номер детали на чертеже:

6

Площадка водителя

Заводской номер: Е960.05.00.00.000Б Количество на модель: 1
Е960.05.00.00.000Б
1
7

Номер детали на чертеже:

7

Кабина

Заводской номер: Е960.15.00.00.000Л Количество на модель: l
Е960.15.00.00.000Л
l
8

Номер детали на чертеже:

8

Бункер

Заводской номер: Р6Б Количество на модель: 1
Р6Б
1
9

Номер детали на чертеже:

9

Моторная группа

Заводской номер: 236Н-7В Количество на модель: 1
236Н-7В
1
9

Номер детали на чертеже:

9

Моторная группа

Заводской номер: 442Н-4Б Количество на модель: 1
442Н-4Б
1
10

Номер детали на чертеже:

10

Электрооборудование

Заводской номер: Р7А Количество на модель: 1
Р7А
1
11

Номер детали на чертеже:

11

Щиток ограждения

Заводской номер: 950.10.00.00.000 Количество на модель: 1
950.10.00.00.000
1
12

Номер детали на чертеже:

12

Измельчитель

Заводской номер: КДМ0-27-02 Количество на модель: 1
КДМ0-27-02
1
13

Номер детали на чертеже:

13

Копнитель

Заводской номер: Р8А Количество на модель: 1
Р8А
1
