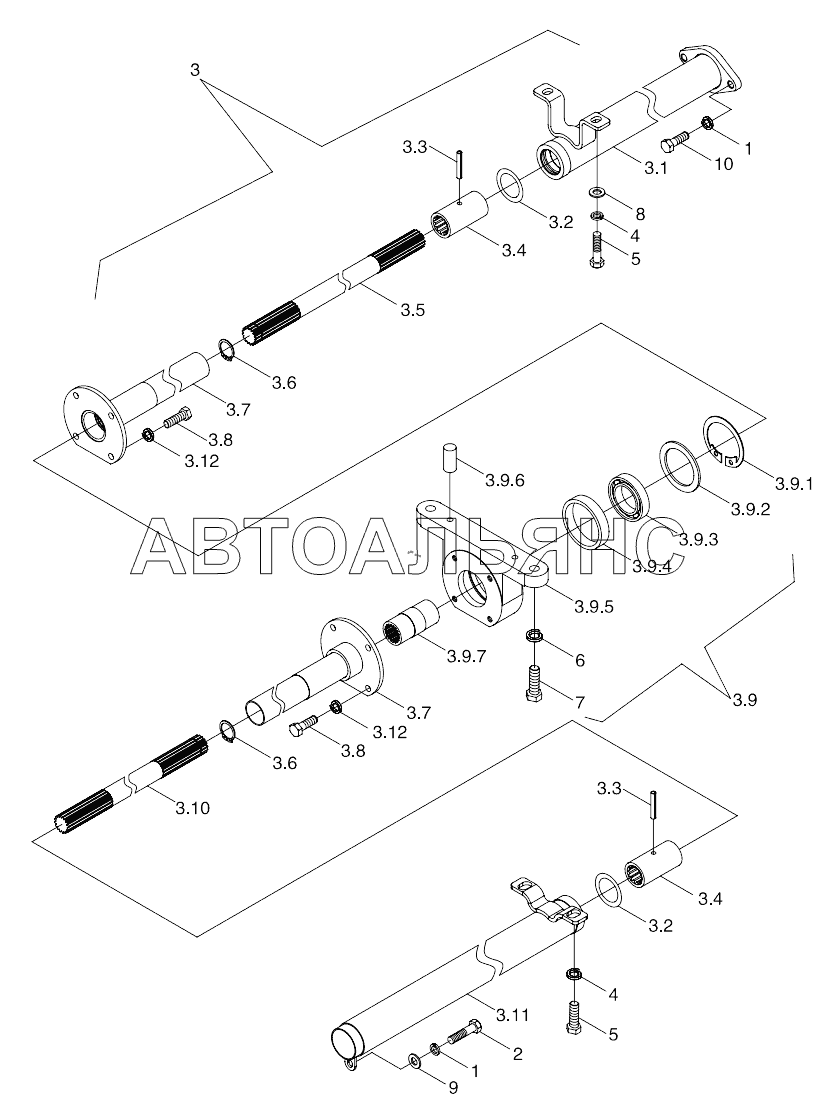

TB554.422

3.9.4

3.9.5

3.9.6

3.9.7

3.10

3.11

3.9.3

3.9.2

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.9.1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Transfer Case Transmission Assembly

Заводской номер: TB554.422 Количество на модель: 1

TB554.422

Номер детали на чертеже:

Rubber Ring

Заводской номер: FT304.42X.137 Количество на модель: 1

FT304.42X.137

Номер детали на чертеже:

Middle Bearing Seat

Заводской номер: FT304.42X.138 Количество на модель: 1

FT304.42X.138

Номер детали на чертеже:

Column Pin

Заводской номер: GBT119.1-8m6X20-A0P Количество на модель: 2

GBT119.1-8m6X20-A0P

Номер детали на чертеже:

Middle Spline Bush

Заводской номер: FT304.42X.135 Количество на модель: 1

FT304.42X.135

Номер детали на чертеже:

Front Transmission Shaft

Заводской номер: TB554.422-01 Количество на модель: 1

TB554.422-01

Номер детали на чертеже:

Sheath (3) Welding

Заводской номер: TB554.422.2 Количество на модель: 1

TB554.422.2

Номер детали на чертеже:

Standard Spring Washer

Заводской номер: GBT93-8-A3L Количество на модель: 3

GBT93-8-A3L

Номер детали на чертеже:

Standard Spring Washer

Заводской номер: GBT93-10-A3L Количество на модель: 4

GBT93-10-A3L

Номер детали на чертеже:

Hexagon head bolt

Заводской номер: GBT5783-M10X25-8.8-A3L Количество на модель: 4

GBT5783-M10X25-8.8-A3L

Номер детали на чертеже:

Standard spring washer

Заводской номер: GBT93-12-A3L Количество на модель: 2

GBT93-12-A3L

Номер детали на чертеже:

Hexagon Bolt

Заводской номер: GBT5783-M12X40-8.8-A3L Количество на модель: 2

GBT5783-M12X40-8.8-A3L

Номер детали на чертеже:

Flat Washer

Заводской номер: GBT97.1-10-A3L Количество на модель: 4

GBT97.1-10-A3L

Номер детали на чертеже:

Flat Washer

Заводской номер: GBT97.1-8-A3L Количество на модель: 1

GBT97.1-8-A3L

Номер детали на чертеже:

Deep Groove Ball Bearing

Заводской номер: GBT276-6007-2RS Количество на модель: 1

GBT276-6007-2RS

Номер детали на чертеже:

Spacer Ring

Заводской номер: FT304.42X.136 Количество на модель: 1

FT304.42X.136

Номер детали на чертеже:

Hexagon Bolt

Заводской номер: GBT5783-M8X16-8.8-A2L Количество на модель: 1

GBT5783-M8X16-8.8-A2L

Номер детали на чертеже:

Transmission Shaft Assembly

Заводской номер: TB554.422.3 Количество на модель: 1

TB554.422.3

Номер детали на чертеже:

Bonnet (1) Weldment

Заводской номер: FT304.42F.015 Количество на модель: 1

FT304.42F.015

Номер детали на чертеже:

Rubber O-Seal Ring

Заводской номер: GBT3452.1-34.5X3.55G Количество на модель: 2

GBT3452.1-34.5X3.55G

Номер детали на чертеже:

Spring-type straight pin

Заводской номер: GBT879.1-6X35 Количество на модель: 2

GBT879.1-6X35

Номер детали на чертеже:

Spline Bush

Заводской номер: FT304.42.107a Количество на модель: 2

FT304.42.107a

Номер детали на чертеже:

Rear Transmission Shaft

Заводской номер: FT404.42.128 Количество на модель: 1

FT404.42.128

Номер детали на чертеже:

Circlip For Shaft

Заводской номер: GBT894.1-26 Количество на модель: 2

GBT894.1-26

Номер детали на чертеже:

Sheath (2) Welding

Заводской номер: FT304.42X.017 Количество на модель: 2

FT304.42X.017

Номер детали на чертеже:

Hexagon flange nut

Заводской номер: GBT5783-M8X20-8.8-A2L Количество на модель: 8

GBT5783-M8X20-8.8-A2L

Номер детали на чертеже:

Middle Bearing Seat Assembly

Заводской номер: TB554.422.1 Количество на модель: 1

TB554.422.1

Номер детали на чертеже:

Circlips For Hole

Заводской номер: GBT893.2-72 Количество на модель: 1

GBT893.2-72
