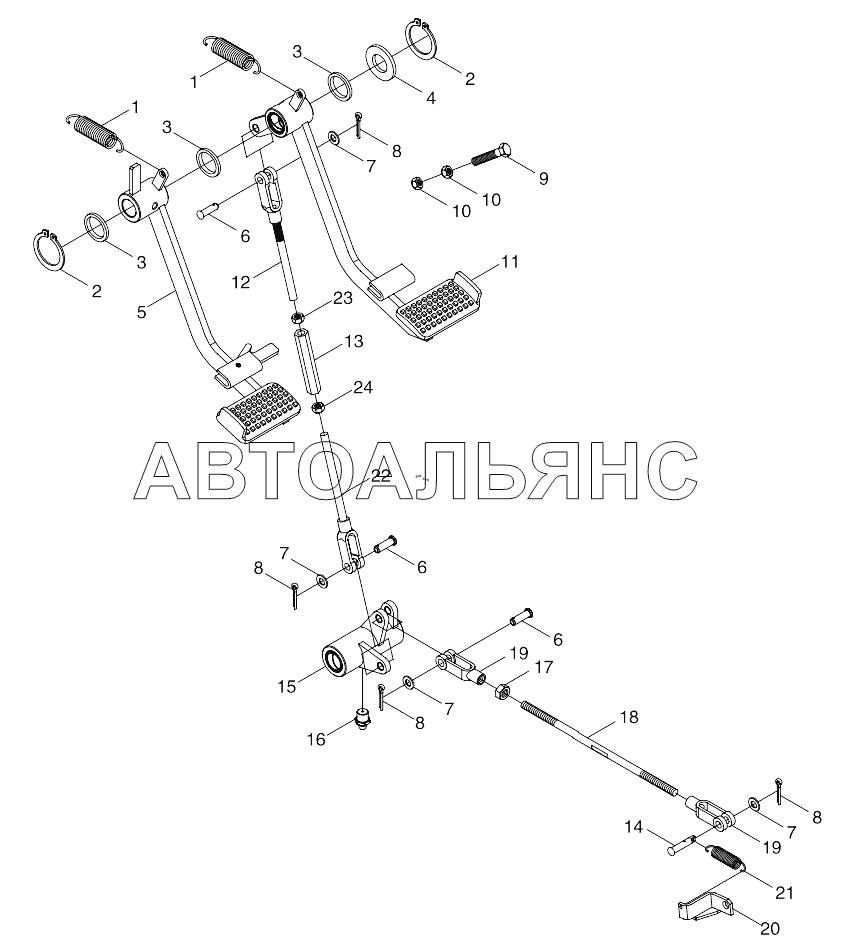

TS04433010000 Braking System Control Mechanism Assembly-1 TB-604

TB704.432 Right Brake Assembly TB-604 TS04433010000 Braking System Control Mechanism Assembly-2 TB-604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Brake System Control Assembly

Заводской номер: TS04433010000 Количество на модель: 1
TS04433010000
1
1

Номер детали на чертеже:

1

Clutch Pedal Return Spring

Заводской номер: TE250.212D-05 Количество на модель: 2
TE250.212D-05
2
2

Номер детали на чертеже:

2

Circlip For Shaft

Заводской номер: GBT894.1-25 Количество на модель: 2
GBT894.1-25
2
3

Номер детали на чертеже:

3

Flat Washer

Заводской номер: GBT97.1-24-A3L Количество на модель: 1
GBT97.1-24-A3L
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: TE250.433C-02 Количество на модель: 7
TE250.433C-02
7
5

Номер детали на чертеже:

5

Left Brake Pedal Unit

Заводской номер: TS04433010025 Количество на модель: 1
TS04433010025
1
6

Номер детали на чертеже:

6

Pin Shaft

Заводской номер: GBT882-B10X30-A3L Количество на модель: 2
GBT882-B10X30-A3L
2
7

Номер детали на чертеже:

7

Flat Washer

Заводской номер: GBT97.1-10-A3L Количество на модель: 4
GBT97.1-10-A3L
4
8

Номер детали на чертеже:

8

Split Pin

Заводской номер: GBT91-3.2X22-A3L Количество на модель: 4
GBT91-3.2X22-A3L
4
9

Номер детали на чертеже:

9

Hexagon Bolt

Заводской номер: GBT5783-M10X45-8.8-A3L Количество на модель: 2
GBT5783-M10X45-8.8-A3L
2
10

Номер детали на чертеже:

10

Hexagon Nut, Style 1

Заводской номер: GBT6170-M10-8-A3L Количество на модель: 4
GBT6170-M10-8-A3L
4
11

Номер детали на чертеже:

11

Right Brake Pedal Unit

Заводской номер: TS04433010028 Количество на модель: 1
TS04433010028
1
12

Номер детали на чертеже:

12

Upper Pull Rod Weldment

Заводской номер: TB604.212A.5 Количество на модель: 1
TB604.212A.5
1
13

Номер детали на чертеже:

13

Connecting Rod

Заводской номер: TE354.433-03 Количество на модель: 1
TE354.433-03
1
14

Номер детали на чертеже:

14

Connecting Pin

Заводской номер: TB704.433-04 Количество на модель: 1
TB704.433-04
1
15

Номер детали на чертеже:

15

Rocker Unit Hub

Заводской номер: TB604.433E.5 Количество на модель: 1
TB604.433E.5
1
16

Номер детали на чертеже:

16

Straight Forced Filling Oil Cup

Заводской номер: JBT7940.1-M8X1 Количество на модель: 3
JBT7940.1-M8X1
3
17

Номер детали на чертеже:

17

Hexagon Nut, Type-1

Заводской номер: GBT6170-M10-LH-8-A3L Количество на модель: 1
GBT6170-M10-LH-8-A3L
1
18

Номер детали на чертеже:

18

Lower Pull Rod

Заводской номер: TB604.433E-03 Количество на модель: 1
TB604.433E-03
1
19

Номер детали на чертеже:

19

Dextrorotation Long Hole Connect Fork

Заводской номер: TA700.431A-01 Количество на модель: 2
TA700.431A-01
2
20

Номер детали на чертеже:

20

Right Return Spring Connecting Plate Weldment

Заводской номер: TB704.433.5 Количество на модель: 1
TB704.433.5
1
21

Номер детали на чертеже:

21

Return Spring

Заводской номер: TB504.433-09 Количество на модель: 1
TB504.433-09
1
22

Номер детали на чертеже:

22

Brake Lower Pull Rod Weldment

Заводской номер: TB604.433E.10 Количество на модель: 1
TB604.433E.10
1
23

Номер детали на чертеже:

23

Hexagon Nut, Type-1

Заводской номер: GBT6171-M12X1.5-8-A3L Количество на модель: 1
GBT6171-M12X1.5-8-A3L
1
24

Номер детали на чертеже:

24

Hexagon Nut, Type-1

Заводской номер: GBT6171-M12X1.5-LH-8-A3L Количество на модель: 1
GBT6171-M12X1.5-LH-8-A3L
1
TB704.432 Right Brake Assembly TB-604 TS04433010000 Braking System Control Mechanism Assembly-2 TB-604
