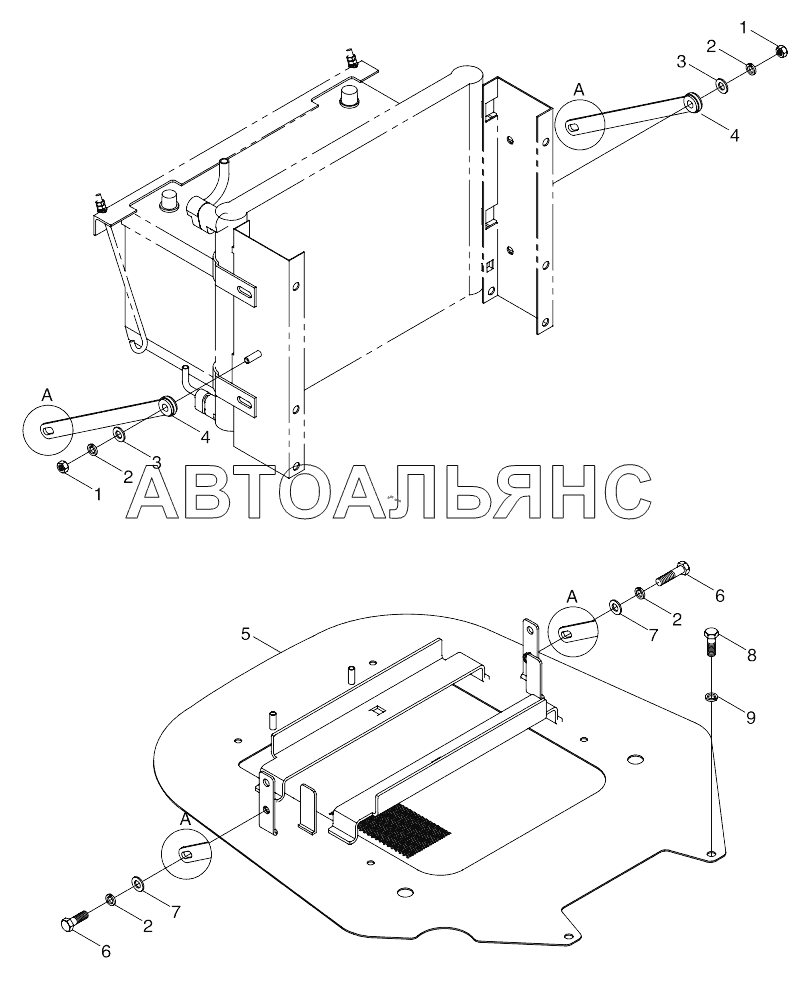

TS04132010000 Water Tank Base Plate Mounting Assembly TB-604

TS04131090000K Cooling System Assembly TB-604 TS04201010000 Hand Throttle Control Assembly TB-604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Water tank base plate mounting assembly

Заводской номер: TS04132010000 Количество на модель: 1
TS04132010000
1
1

Номер детали на чертеже:

1

Hexagon nut, style 1

Заводской номер: GBT6170-M8-8-A2L Количество на модель: 2
GBT6170-M8-8-A2L
2
2

Номер детали на чертеже:

2

Standard spring washer

Заводской номер: GBT93-8-A0P Количество на модель: 7
GBT93-8-A0P
7
3

Номер детали на чертеже:

3

Big washer

Заводской номер: GBT96.1-8-A0P Количество на модель: 2
GBT96.1-8-A0P
2
4

Номер детали на чертеже:

4

Pull rod assembly

Заводской номер: TS04132010005 Количество на модель: 2
TS04132010005
2
5

Номер детали на чертеже:

5

Water tank base plate welding

Заводской номер: TS04132010001 Количество на модель: 1
TS04132010001
1
6

Номер детали на чертеже:

6

Hexagon flange nut

Заводской номер: GBT5783-M8X20-8.8-A2L Количество на модель: 5
GBT5783-M8X20-8.8-A2L
5
7

Номер детали на чертеже:

7

Plain washer

Заводской номер: GBT97.1-8-A0P Количество на модель: 2
GBT97.1-8-A0P
2
8

Номер детали на чертеже:

8

Hexagon flange nut

Заводской номер: GBT5783-M10X20-8.8-A3L Количество на модель: 2
GBT5783-M10X20-8.8-A3L
2
9

Номер детали на чертеже:

9

Standard spring washer

Заводской номер: GBT93-10-A0P Количество на модель: 2
GBT93-10-A0P
2
