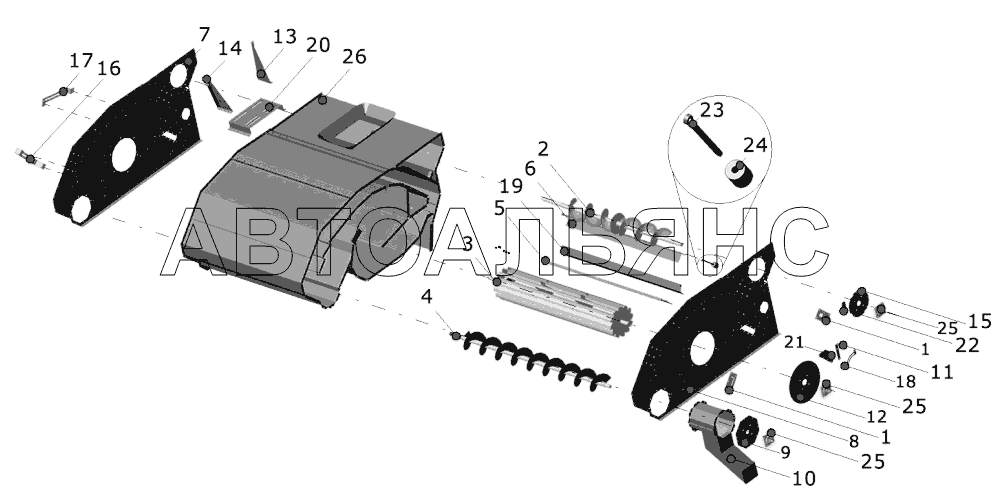

Пневмосепаратор ЗСК 70-51-02.00 (часть 1) ЗСК-70

Пневмосепаратор 51-02.00 (схема приводов) ЗСК-70 Пневмосепаратор ЗСК 70-51-02.00 (часть 2) ЗСК-70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

кронштейн

Заводской номер: ЗСК 70-50-01.04.00 Количество на модель: 4
ЗСК 70-50-01.04.00
4
2

Номер детали на чертеже:

2

шнек

Заводской номер: ЗСК 70-01.050б Количество на модель: 1
ЗСК 70-01.050б
1
3

Номер детали на чертеже:

3

крыльчатка

Заводской номер: ЗСК 70-02.02.00 Количество на модель: 1
ЗСК 70-02.02.00
1
4

Номер детали на чертеже:

4

шнек

Заводской номер: ЗСК 70-04,070б Количество на модель: 1
ЗСК 70-04,070б
1
5

Номер детали на чертеже:

5

заслонка

Заводской номер: ЗСК 70-51-2.11.00 Количество на модель: 1
ЗСК 70-51-2.11.00
1
6

Номер детали на чертеже:

6

заслонка

Заводской номер: ЗСК-70-51-2.12.00 Количество на модель: 1
ЗСК-70-51-2.12.00
1
7

Номер детали на чертеже:

7

боковина

Заводской номер: ЗСК 70-51-2.15.00 Количество на модель: 1
ЗСК 70-51-2.15.00
1
8

Номер детали на чертеже:

8

боковина

Заводской номер: ЗСК 70-51-2.15.00-01 Количество на модель: 1
ЗСК 70-51-2.15.00-01
1
9

Номер детали на чертеже:

9

накладка

Заводской номер: ЗСК 70-51-2.6.0 Количество на модель: 2
ЗСК 70-51-2.6.0
2
10

Номер детали на чертеже:

10

лоток

Заводской номер: ЗСК 70-51-2.7.00 Количество на модель: 1
ЗСК 70-51-2.7.00
1
11

Номер детали на чертеже:

11

рычаг

Заводской номер: ЗСК 70-51-2.9.0 Количество на модель: 1
ЗСК 70-51-2.9.0
1
12

Номер детали на чертеже:

12

крышка

Заводской номер: ЗСК 70-51-2.111 Количество на модель: 2
ЗСК 70-51-2.111
2
13

Номер детали на чертеже:

13

кронштейн

Заводской номер: ЗСК 70-51-02.113 Количество на модель: 1
ЗСК 70-51-02.113
1
14

Номер детали на чертеже:

14

кронштейн

Заводской номер: ЗСК 70-51-02.113-01 Количество на модель: 1
ЗСК 70-51-02.113-01
1
15

Номер детали на чертеже:

15

накладка

Заводской номер: ЗСК 70-51-02.112 Количество на модель: 2
ЗСК 70-51-02.112
2
16

Номер детали на чертеже:

16

кронштейн

Заводской номер: ЗСК 70-51-2.19 Количество на модель: 1
ЗСК 70-51-2.19
1
17

Номер детали на чертеже:

17

кронштейн

Заводской номер: ЗСК 70-51-2.19-01 Количество на модель: 1
ЗСК 70-51-2.19-01
1
18

Номер детали на чертеже:

18

сектор

Заводской номер: ЗСК 70-51-2.26 Количество на модель: 1
ЗСК 70-51-2.26
1
19

Номер детали на чертеже:

19

заслонка

Заводской номер: ЗСК 70-51-2.66 Количество на модель: 1
ЗСК 70-51-2.66
1
20

Номер детали на чертеже:

20

основание

Заводской номер: ЗСК 70-51-2.68 Количество на модель: 1
ЗСК 70-51-2.68
1
21

Номер детали на чертеже:

21

накладка

Заводской номер: ЗСК 70-51-2.73 Количество на модель: 2
ЗСК 70-51-2.73
2
22

Номер детали на чертеже:

22

накладка

Заводской номер: ЗСК 70-51-2.74 Количество на модель: 2
ЗСК 70-51-2.74
2
23

Номер детали на чертеже:

23

рычаг

Заводской номер: ЗСК 70-51-2.75 Количество на модель: 2
ЗСК 70-51-2.75
2
24

Номер детали на чертеже:

24

противовес

Заводской номер: ЗСК 70-51-2.77 Количество на модель: 2
ЗСК 70-51-2.77
2
25

Номер детали на чертеже:

25

Подшипник

Заводской номер: UCF207 Количество на модель: 6
UCF207
6
26

Номер детали на чертеже:

26

корпус

Заводской номер: часть 2 Количество на модель: 1
часть 2
1
