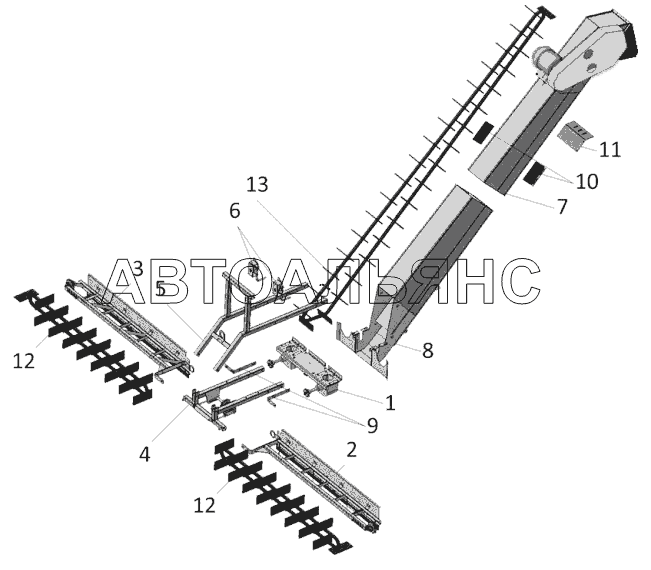

Погрузчик ЗСК 70-01.00 ЗСК-70

Общий вид ЗСК 70 ЗСК-70 Блок редукторов А 100-03.00 ЗСК-70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

блок редукторов

Заводской номер: А 100-03.00 Количество на модель: 1
А 100-03.00
1
2

Номер детали на чертеже:

2

питатель прав

Заводской номер: А 100-04.00 Количество на модель: 1
А 100-04.00
1
3

Номер детали на чертеже:

3

питатель лев

Заводской номер: А 100-05.00 Количество на модель: 1
А 100-05.00
1
4

Номер детали на чертеже:

4

рама передняя

Заводской номер: А 100-06.00 Количество на модель: 1
А 100-06.00
1
5

Номер детали на чертеже:

5

раскос

Заводской номер: ЗСК 70-08.00 Количество на модель: 1
ЗСК 70-08.00
1
6

Номер детали на чертеже:

6

лебедка

Заводской номер: А 100-09.00 Количество на модель: 2
А 100-09.00
2
7

Номер детали на чертеже:

7

короб верхний

Заводской номер: ЗСК 70-01.07.00в Количество на модель: 1
ЗСК 70-01.07.00в
1
8

Номер детали на чертеже:

8

короб нижний

Заводской номер: ЗСК 70-01.07.00н Количество на модель: 1
ЗСК 70-01.07.00н
1
9

Номер детали на чертеже:

9

накладка

Заводской номер: А 100-11 Количество на модель: 2
А 100-11
2
10

Номер детали на чертеже:

10

щека

Заводской номер: ЗСК 70-12 Количество на модель: 2
ЗСК 70-12
2
11

Номер детали на чертеже:

11

полка

Заводской номер: ЗСК 70-13 Количество на модель: 1
ЗСК 70-13
1
12

Номер детали на чертеже:

12

транспортер скребковый

Заводской номер: МЗК 70-04.24 Количество на модель: 2
МЗК 70-04.24
2
13

Номер детали на чертеже:

13

транспортер скребковый

Заводской номер: ЗСК 70-01.24 Количество на модель: 1
ЗСК 70-01.24
1
Общий вид ЗСК 70 ЗСК-70 Блок редукторов А 100-03.00 ЗСК-70
